建筑声学测试方案

Teaser-Solution-for-Building-Acoustics

XL2 建筑声学套件包含 XL2 声级计,十二面体无指向性扬声器 DS3,PA3 功放,TM3 标准撞击器和建筑隔声报告软件。这套解决方案可以依据标准测量空气声隔声,撞击声隔声和外墙隔声。

特性

  • 灵活轻便
  • 符合 GB/T 19889,ISO 16283,ISO 140,ASTM E336 等标准
  • 空气声隔声,撞击声隔声,外墙隔声

测量建筑和建筑材料隔声

便携的 XL2 建筑声学套件 是用于现场测量的理想选择。重仅 7.5 千克,声功率却达到 120.5 dB,DS3 十二面体扬声器非常适合在建筑工地使用。DS3 能发出声学响应平坦的全指向性声信号。XL2 则在声源室和接收室测量噪声频谱和混响时间。

测量现场就能使用建筑隔声报告软件即时生成符合标准的测量报告

优势

  • 经校准的声学系统,可追溯的测量;
  • 轻便的无指向性声源和功放;
  • 无线全自动同步测量接收室和声源室数据;
  • 支持 GB/T 19889,ISO 16283,ISO 140,ISO 717,ISO 10140,DIN 4109,Document E,ASTM E336,ASTM E413,ASTM E1007,ASTM E989,ASTM E966,ASTM E1332 和 SIA 181 等标准。

十二面体扬声器套件

NTi-DS3-Dodecahedron-Speaker-blue-1200

十二面体声源扬声器是极其轻便却性能强大,稳定性高的信号源。经优化的频谱符合 ISO 16283 和 ISO 3382 标准,确保了精确测量。套件包含坚若磐石的十二面体全指向扬声器 DS3 和可远程控制的功放 PA3。

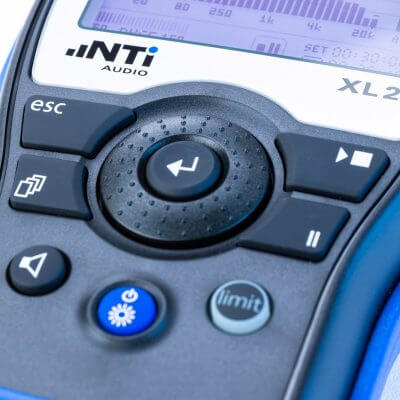

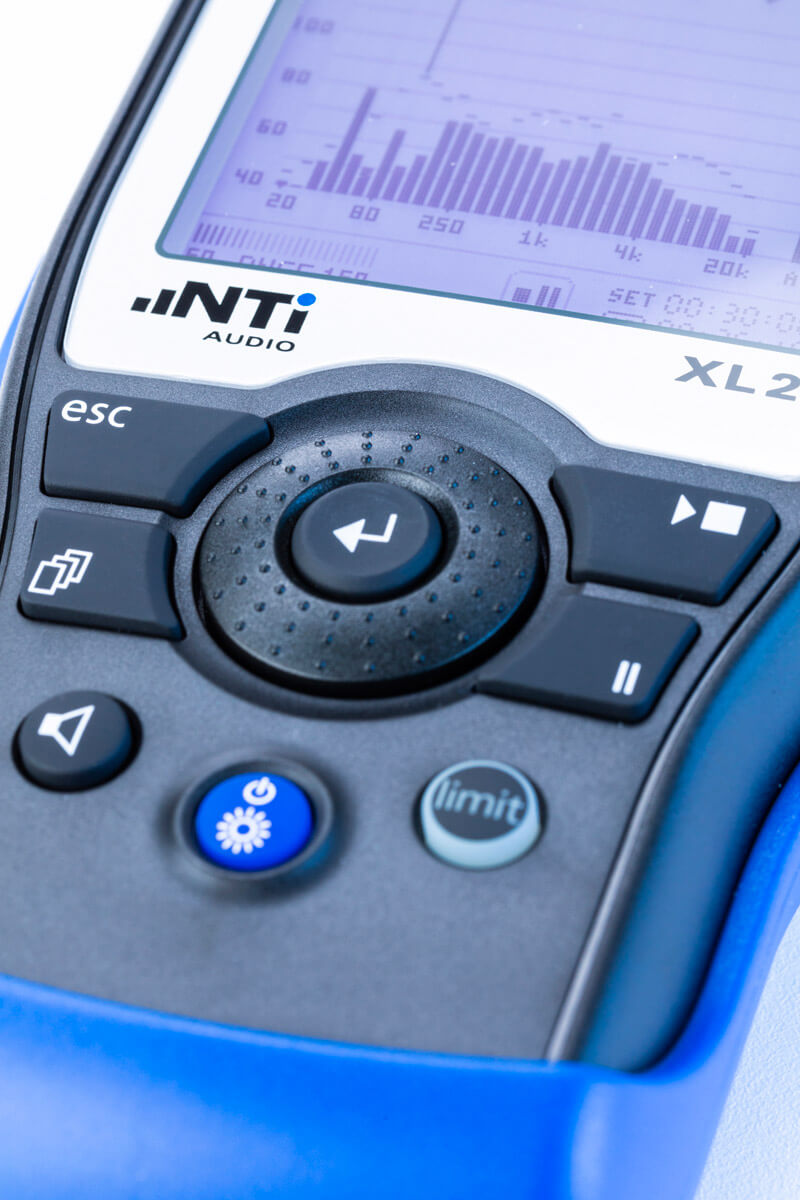

XL2 分析仪

NTi-XL2-Screen-blue-900

频谱分析仪

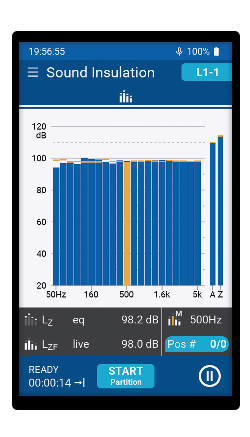

XL2 声级计用于测量声源室和接收室噪声频谱。声压级差是隔声计算的基础。此外,测量接收室的背景噪声数据(不播放测试信号)用于背景噪声修正。

混响时间 RT60

两个房间的声压级差需根据接收室混响时间修正。混响测量需使用 1/3 倍频程分辨率,即 XL2 需安装扩展声学包选件。RT60 测量支持自动触发,可使用脉冲或闸控粉噪声作为声源。

建筑隔声报告软件

Teaser-Sound-Insulation-Reporter-900

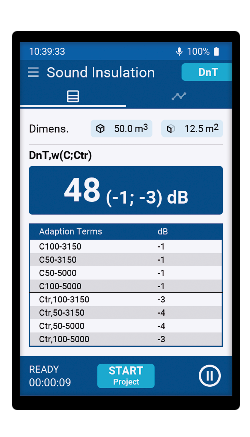

建筑隔声报告软件中提供关于空气声隔声,撞击声隔声和建筑外墙隔声的所有标准报告。这款强大的工具专为声学顾问设计,通过 XL2 声级计测得的数据,它能快速给出所有测量点的图形结果。

软件能直接控制通过 USB 接口或无线方式连接的多台 XL2 声级计以获取实时数据。这样就可以同时对声源室和接收室进行测量,大大节约时间。建筑隔声选件让您能将测量数据导入到建筑隔声报告软件中。要使用实时获取数据功能,所连接的 XL2 还需要安装远程控制选件。

建筑材料隔声的实验室测量

XL2 建筑声学测量套件同样为质检、计量等测试机构提供专业解决方案。它完全支持依据 ISO 10140 等标准的要求对建筑材料进行隔声测量。这就让对比不同建材的隔声特性并预测施工完成后建筑的实际隔声情况成为可能。测量可在计算机中远程执行,并通过建筑隔声报告软件评估结果。DS3 十二面体声源发出的测试信号自动开启和关闭。此外,DS3 可在相当长的时间内发出可靠,连续且一致的信号,非常适合测试机构等单位进行广泛又高精度的测量。

TM3 标准撞击器

NTi-DM3-Tapping-Machine-blue-900

可远程控制的 TM3 标准撞击器是精密的建筑声学测量撞击声源。通常用来评估居民楼等建筑内的地板或楼梯上的撞击声。内置电池,可独立工作。

标准撞击器满足各类标准,如 GB/T 19889,ISO 16283-2,ISO 717-2,ISO 10140-3/-4/-5,ISO 140-6/-7/-8,DIN 52210-6,ASTM E492 和 ASTM E1007 等。

“十二面体套件非常出色,我们尤其喜欢它独立的低音输出功能!你们在便携性方面也做得很棒,干得漂亮!”

Loannis Timagenis,希腊

建筑声学解决方案

XL2 声学分析仪

DS3 十二面体声源扬声器套件

TM3 标准撞击器

图集

配置信息

Exel-Set-for-Noise-Measurements

XL2 建筑声学测量套件

包含

  • PA3 功率放大器,内置信号发生器
  • DS3 十二面体扬声器
  • DS3 扬声器支架
  • XL2 声学分析仪
  • XL2 扩展声学包选件
  • XL2 建筑隔声测量选件
  • M2230 量测麦克风
  • ASD 缆线
  • 电源适配器
  • 系统工具箱

可选:

XL2 远程测量选件

用于建筑隔声报告软件远程获取数据

XL2 型式认证选件

具备法律效力的测量

TM3 标准撞击器

撞击声隔声测量声源

MR-PRO 信号发生器

发出白噪声或特定带宽的信号

精准校准器

用于用户自行校准
