房间声学

RT60-1200-500

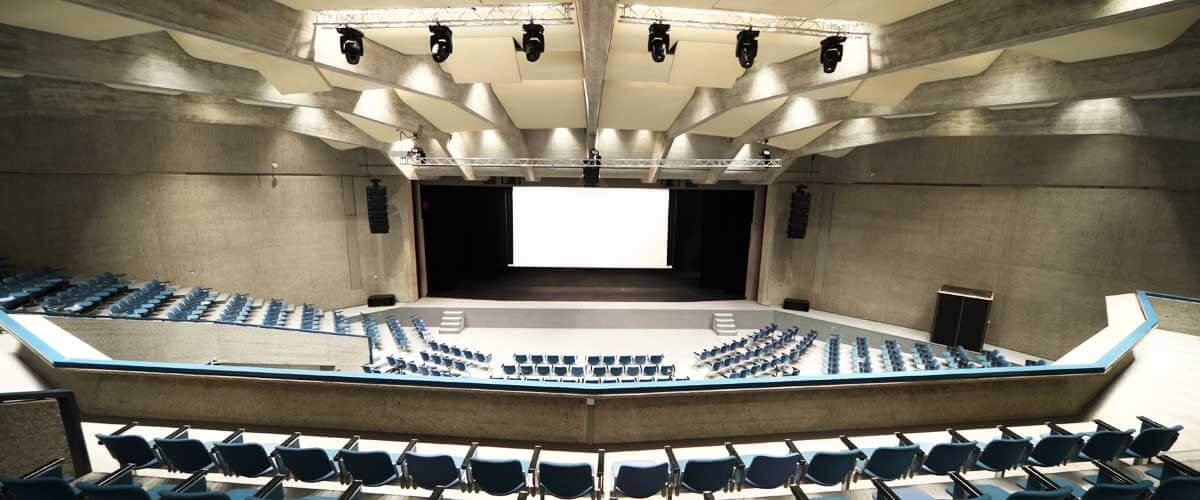

Exel 房间声学测量套件可以测量封闭空间如住宅,教室,礼堂,办公室,剧院,音乐厅或交通枢纽等的声学特性。套件包含 DS3 十二面体声源套件和 XL2 声学分析仪。所有测量均符合标准。

特性

  • 轻便的测试方案
  • 标准化的报告
  • 符合 ISO 3382,ASTM E2235 等标准

概览

房间声学描述的是声音在封闭空间的特性。典型的房间声学测量包括:

  • 混响时间 RT60
  • 语言传输指数 STI
  • 相对声压级
  • 背景噪声(噪声曲线)

一个房间的声学特性必须符合这个房间的设计用途。比如,为了让教室内的语言传输指数更好(语音更加清晰),那么这里的混响时间 RT60 就要小于一秒。一所演奏管弦乐的音乐厅,混响时间 RT60 在 2 至 3 秒之间则能呈现更丰富饱满的音效。基于测量结果,就可以对房间的声学属性进行改造,比如重新设计房间或在墙壁和天花板增加吸声材料。

概览

房间声学测量要求声源产生扩散声场,也就是声音的能量在各方向都一致。因此,精确测量最好使用十二面体扬声器。

NTi-Audio-DS3-DodecahedronSpeaker

十二面体声源扬声器套件

“十二面体”扬声器是拥有全指向性的强大声源。它内置十二支固定在十二面体基座上的相同扬声器。经优化的频谱能发出均衡的高声压级声能,以便精确测量混响时间。十二面体扬声器由 PA3 攻防驱动,它专为精密声学测量设计。PA3 内置信号发生器,能产生经均衡的粉噪声信号。通过遥控器,在测量房间外就能实现开关信号的操作。

Minirator-MR-PRO-Audio-Signal-Generator

MR-PRO 音频信号发生器

NTi Audio 的 MR-PRO 音频信号发生器能产生波峰因数极小的闸控粉噪声,专用于 RT60 测量。此外,MR-PRO 还带有周期可调的滑频信号。声音可通过十二面体声源扬声器发出。

混响时间 RT60

XL2通过施罗伊德法测量 63 Hz 到 8 kHz 上的混响时间(标配 1/1 倍频程)。自动触发与自动平均大大简化了测量步骤。您既可以使用脉冲声源也可以用闸控粉噪声作为测试信号。扩展声学包选件可将混响时间分辨率提高为 1/3 倍频程。

语言传输指数 STI

XL2 分析仪安装 STIPA  测量选件,基于最新版本标准  IEC 60268-16:2011(第四版)和旧版本测量语言清晰度,包含环境噪声修正以及自动平均测量结果功能。XL2 以 STI(语言传输指数)或 CIS(一般可懂度表)单位显示测量结果,包含 7 个个别倍频程频带声压级与调变指数。

XL2-screen-STIPA-Speech-Intelligibility

相对声压级

XL2 是用于房间声学测量的强大声级计。有平均 Leq 和最大最小声压级等,与频率计权 A,C,Z ,时间计权 F,S 和可选的脉冲计权。所有量测可同时进行。

XL2-Anzeige-Schallpegelmesser

用户可以记录所有量测数据保存到SD 卡。此外XL2提供波形档案记录功能可以录制量测到的信号,也可以对量测作语音注释。

实时频谱分析 RTA

实时频谱分析可完美用于对声音系统进行优化。XL2 测量并记录宽频带结果以及量测分辨率为 1/1 或 1/3 倍频程的实时频谱,依据标准 IEC 61260 级别 0 。声级计结果和实时频谱同时可用。

XL2-screen-RTA-Real-Time-Analyzer

噪声曲线

XL2 声学分析仪的噪声曲线测量功能可用于对房间背景噪声的客观评价。不低于测得噪声频谱的最低噪声曲线即是对应频谱的等级。语音干扰水平(SIL)和噪声曲线同时计算。噪声曲线功能需安装频谱公差选件。

图集

报告

XL2 声学分析仪的测量数据都保存在 SD  卡中。数据包含了所有相关信息且为文本格式,可以轻松导入到数据处理软件如 Excel 中。

多款免费报告工具可供下载。

配置信息

Exel-Acoustic-Set

Exel 基础房间声学套件

包含

  • XL2 声学分析仪
  • M4261 量测麦克风
  • MR-PRO 音频信号发生器
  • ASD 缆线
  • 电源适配器 x 2
  • Exel 系统工具箱

Exel 专业房间声学套件

包含

  • PA3 功率放大器
  • DS3 十二面体扬声器
  • DS3 扬声器支架
  • XL2 声学分析仪
  • XL2 扩展声学包
  • M2230 量测麦克风
  • MR-PRO 音频信号发生器
  • ASD 缆线
  • 电源适配器 x 2
  • Exel 系统工具箱

可选:

XL2 频谱公差选件

用于噪声曲线测量

精准校准器

用户校准
