数字 MEMS 麦克风

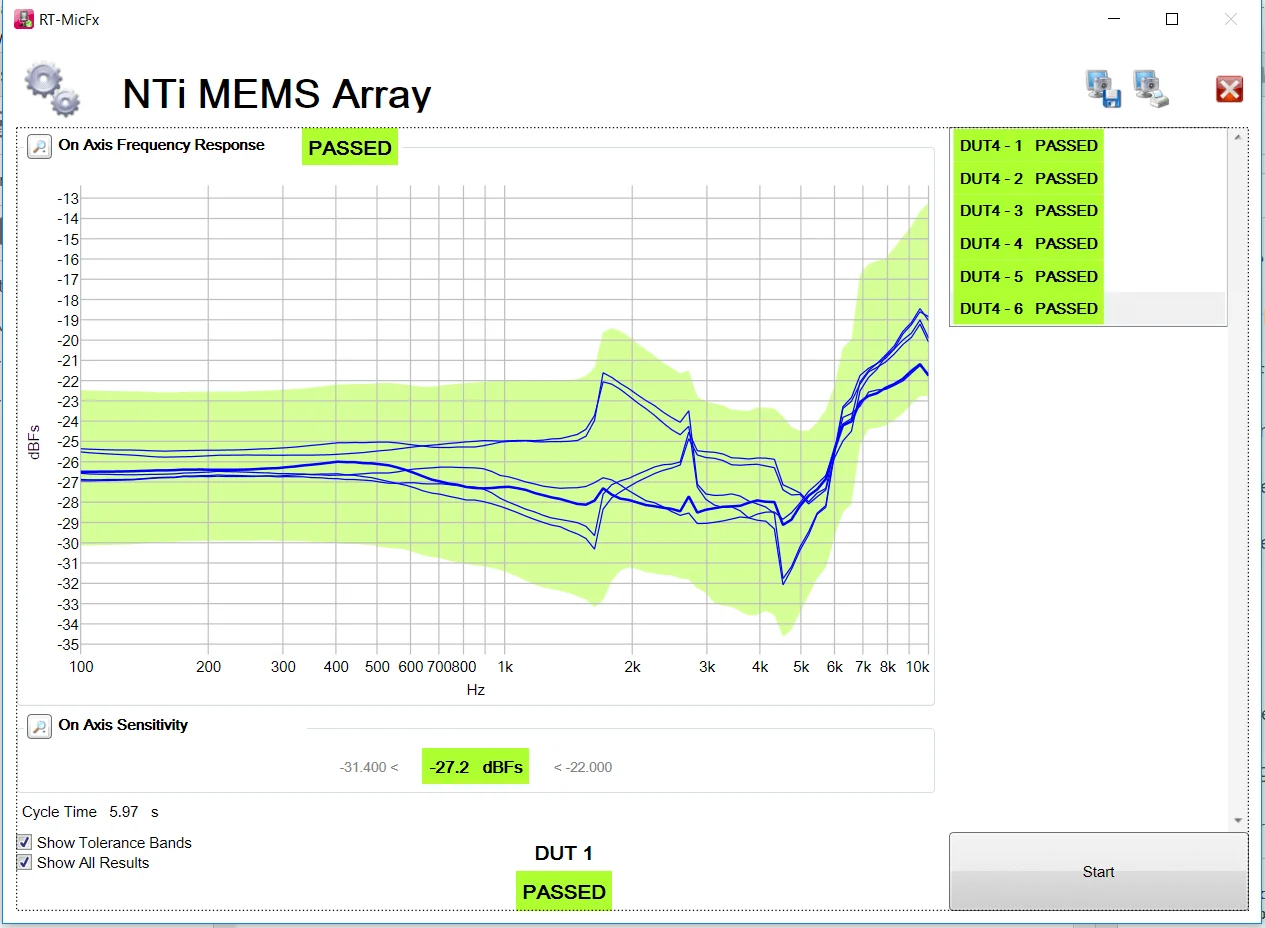

要测试数字 MEMS 麦克风的声学参数，数字信号需要接入音频分析仪，或转换为其它格式，比如模拟信号。品质控制测试中涉及的参数和其它大多数麦克风基本一致，如灵敏度，频率响应，失真，信噪比（SNR）等。实验室环境下完整的测试内容有 EIN（等效输入噪声），PSR（电源抑制），PSRR（电源抑制比）和动态范围等。此外，还可以通过转台测试麦克风在不同频率下的指向性。

主流 MEMS 麦克风输出 1/2 周期的 PDM（脉冲密度调制）数字信号。麦克风需要一个时钟输入（CLK），并通过 DATA 接口输出数据。此外，两支麦克风共用一条数据线。因此，它们分别配置为“左（L）”或“右（R）”麦克风。只需将 L/R 输入接 Vdd 或地即可实现。MEMS 麦克风供电大多为 1.8 V 或 3.3 V。

实际运行时，“左”麦克风会在时钟信号的每个上升沿写下一个字节，“右”麦克风则在下降沿。当一支麦克风写数据时，另一支麦克风会将数据输出端置于高阻抗模式。在接收信号的信号处理器中（DSP），左右两个信号再被一起灌入两个信号流中。

上图示例中，右麦克风丢失，因此只剩左麦克风在写入数据。在信号下降沿，左麦克风将其数据端口置于高阻抗状态。数据链仍保持之前的状态，这样，对于数据接收端的 DSP 来说，右麦克风传来的信号和左麦克风完全相同。两条数据流是一样的！测试系统必须能识别这一问题，测试电路板上的 MEMS 麦克风阵列时，检测麦克风丢失是最基本的。

控制数字 MEMS 麦克风的时钟频率从几百 kHz 到 3 MHz 不等。频率越低，功率越小，音质也更差。

为了确保数字信号的完整，数字 MEMS 麦克风和音频测试系统间的距离越短越好。这类麦克风不适合连接过长且电容过高的缆线。
