麦克风测试
麦克风测试
NTi Audio 的麦克风测试系统是功能全面的麦克风测试解决方案，只需极短时间即可完成测试。测试系统基于先进的 FX100 音频分析仪，并通过 RT-MicFX 软件进行操作。它支持丰富的测量项目，可用于麦克风组件及整机产品的质量控制，例如手机麦克风、耳机麦克风以及专业音频麦克风。
- 适合研发以及自动化生产线
- 精确可重复的测量
- 典型测量时间小于 2 秒
概览
特色：
- 精确且可重复的测量
- 极短测试时间，典型小于 2 秒
- 适合研发以及自动化生产线
- 内置幻象电源和 ICP 电源供应
- 多待测体测试
- 软件支持多语言
极性图
使用 NTi Audio 精准的转盘，可以用来作指向性分析，使麦克风测试系统能在一个解决方案里测试所有参数，极性图显示麦克风指向特性, 将麦克风固定在转盘上后开始自动测试自定义的角度。要详细的分析角度可设定为 1° 。
高速的 FX100 音频分析仪产生一系列的快速扫频信号，包含整个音频频带从 5 Hz – 80 kHz，然后自动旋转麦克风到设定的角度，如果选择测试做 180° 模式，测试只会做 180°，然后结果镜像到另一半的180°，以节省测试时间。指向图可以在测量完后做调整，支持弹性的后处理。
完整解决方案
FX100 音频分析仪的设计满足了以下几个产品测试的关键要求：灵活，速度和易于集成。
灵活性
可扩展的硬件概念允许用户按个性化需求自定义 FX100 的硬件。插件具有充分的灵活性，比如额外的测量通道，输入和输出切换盒或阻抗测量模块。音频分析仪根据人工或全自动产线的不同应用进行配置。
测量速度
快速滑频扫描获得所有的相关测量结果，只需一次快速的激发，通常不到一秒。FX100 经过优化，完全适应工厂的噪声环境和大批量生产测试需求。顺序模式根据用户定义的测试顺序自动测量，判断产品是否合格。
易于集成
FX100 音频分析仪填补了品控的要求，与研发，抽样检测，生产车间使用同样的仪器。单个仪器的项目可移植给所有其他仪器，以便快速设置。
全自动
可记录所有数据用于详细的生产控制。内置数字 I/O 接口可连接外部设备，如脚踏开关或指示灯。
测试配置

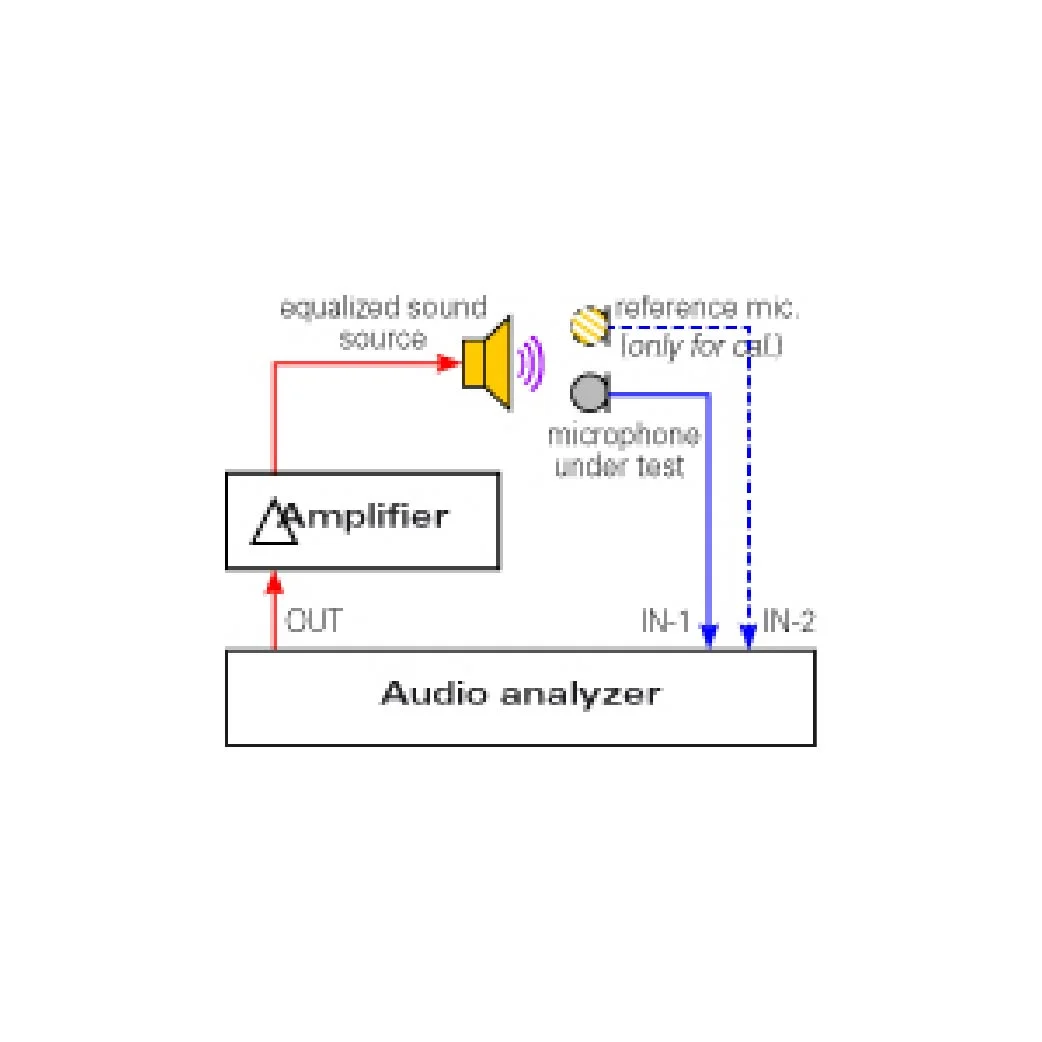

一支麦克风
用于在基础测试环境中验证单个麦克风。通过参考麦克风校准声源，使其获得平坦频率响应。
流程：
- 使用参考量测麦克风 M2010 校准并均衡声源
- 使用均衡后的声源开始麦克风测量

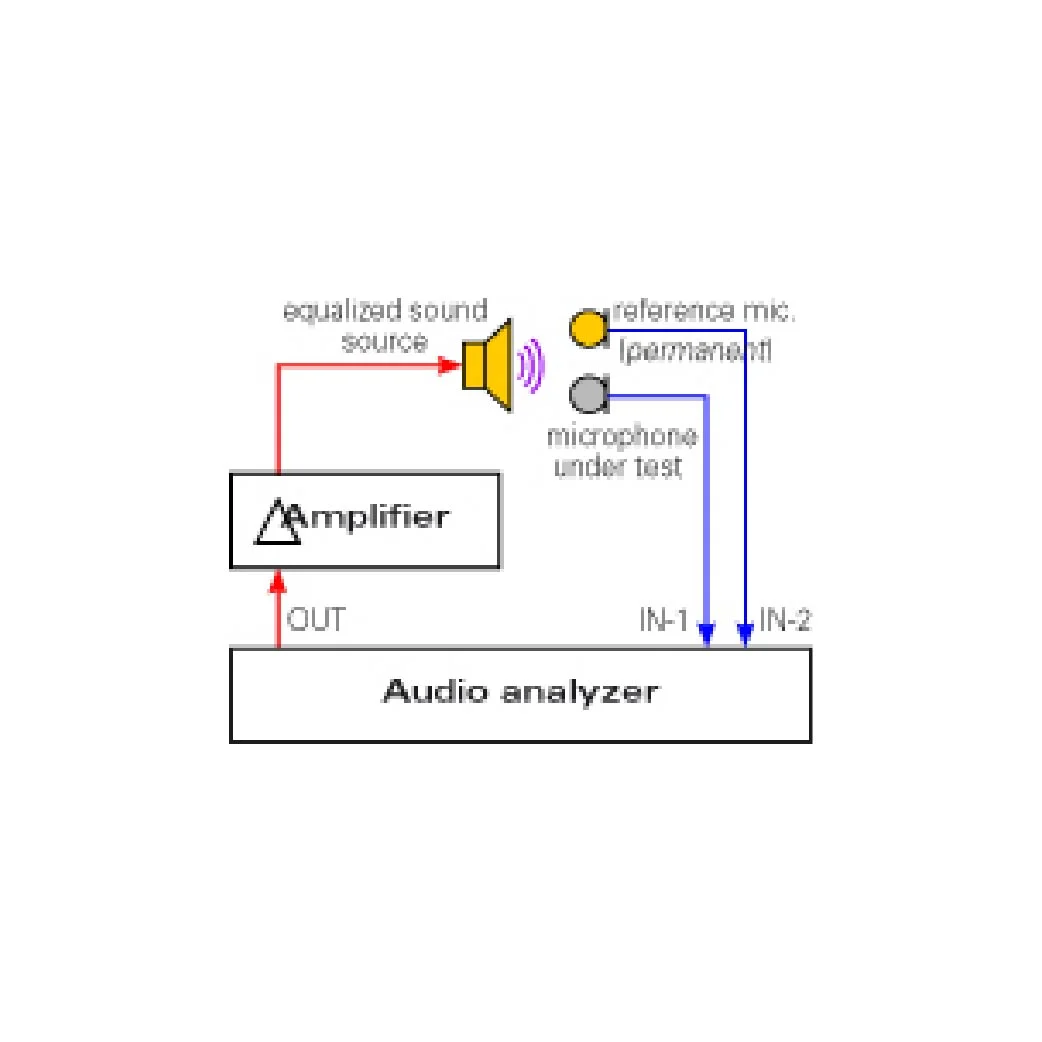

一支麦克风 + 一支参考麦克风
用于在配备均衡声源和参考麦克风的测试环境中验证单个麦克风。测量结果以参考测量麦克风为基准，因此不受温度、湿度等环境变化的影响。
流程：
- 使用参考麦克风 M2010 校准并均衡声源
- 使用均衡后的声源开始麦克风测量

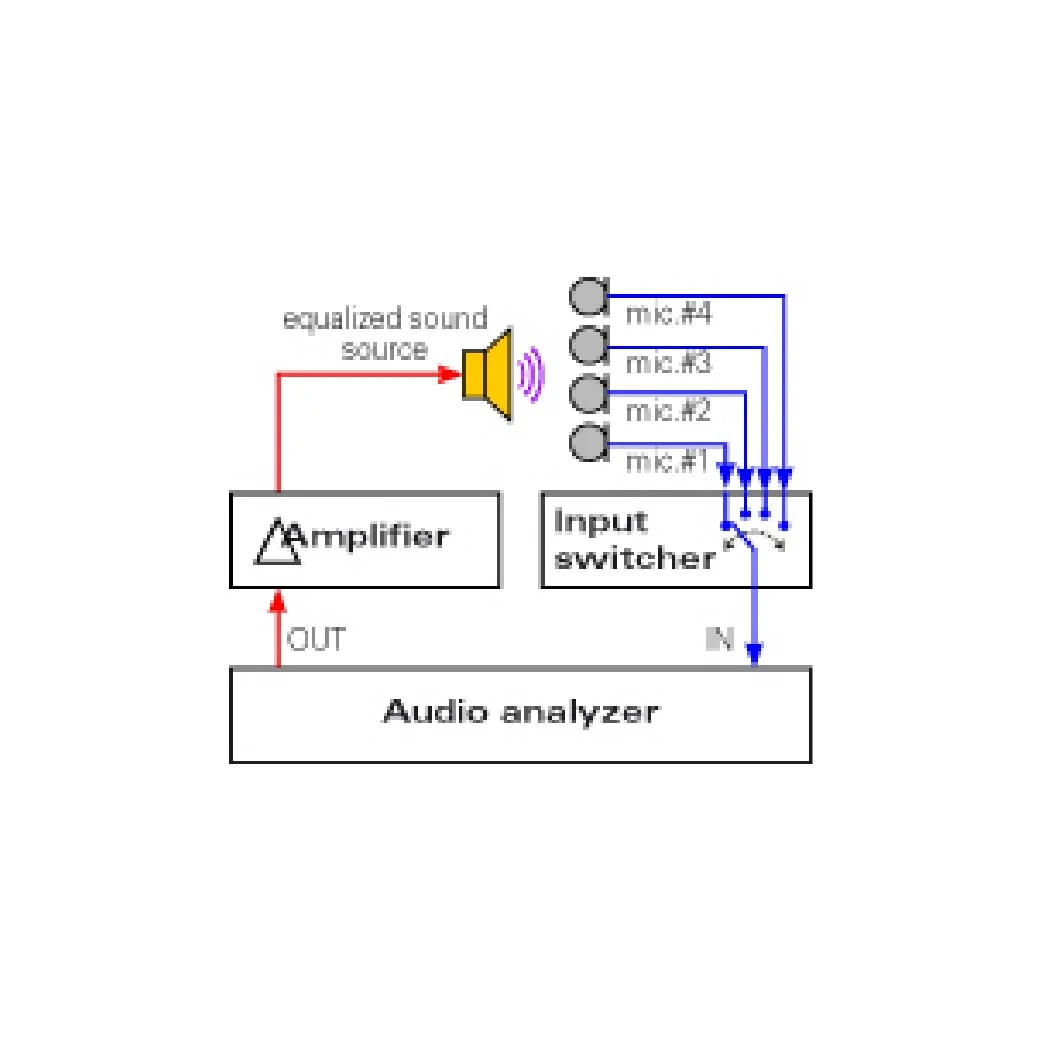

多支麦克风
这个配置可以在自动测试多个麦克风。
流程：
- 使用参考量测麦克风 M2010 校准并均衡声源
- IS-1002 输入切换盒开始依序测试麦克风

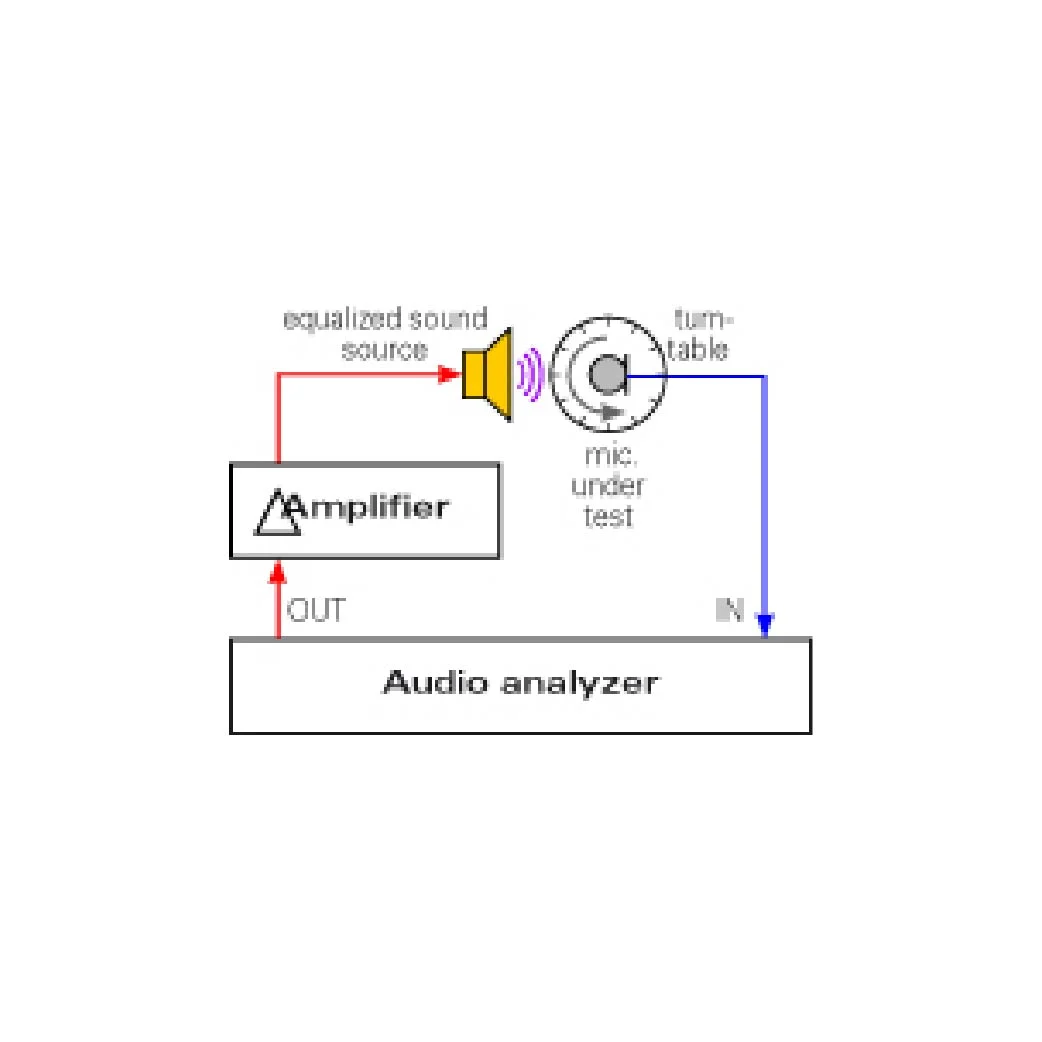

使用转盘测试麦克风指向性
这个配置可以测试麦克风的指向性，使用一个自动控制的转盘以及一个平坦度好的参考扬声器。
流程：
- 使用参考麦克风 M2010 校准参考扬声器声源的声压
- 使用均衡后的声源开始自动化指向性（极性图）测量
麦克风测试系统
包括
- FX100 音频分析仪
- M2010 量测麦克风
- RT-Microphone 麦克风测试软件
可选
- 指向性测量选件
- MEMS 麦克风切换盒
- 环境传感器
- 94/114 dB 一级精准校准器
- 辅助 IO 接口
- 外接指示灯（红/橙/绿）
- 脚踏开关
- 机架安装配件
