语言传输指数 STIPA

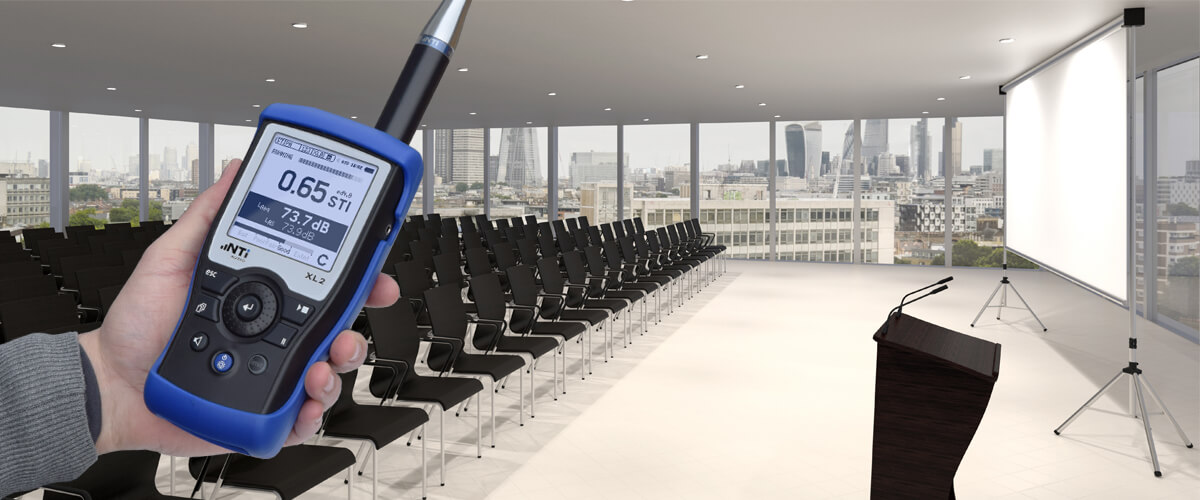

Teaser-Speech-Intelligibility-Measurements-1200-500

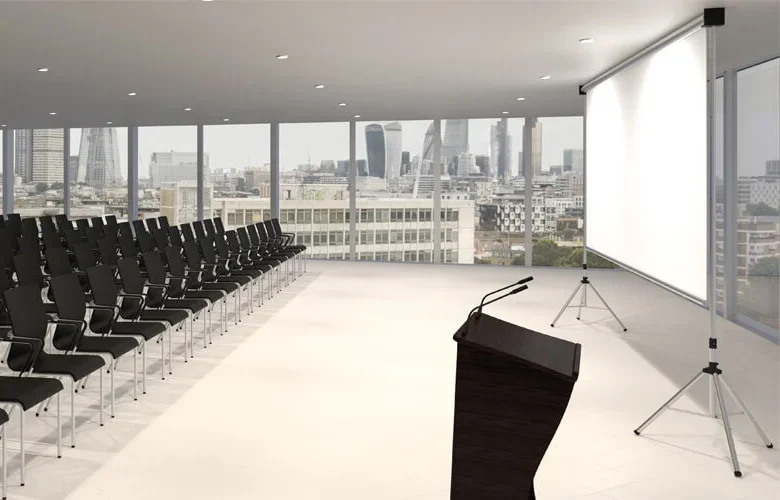

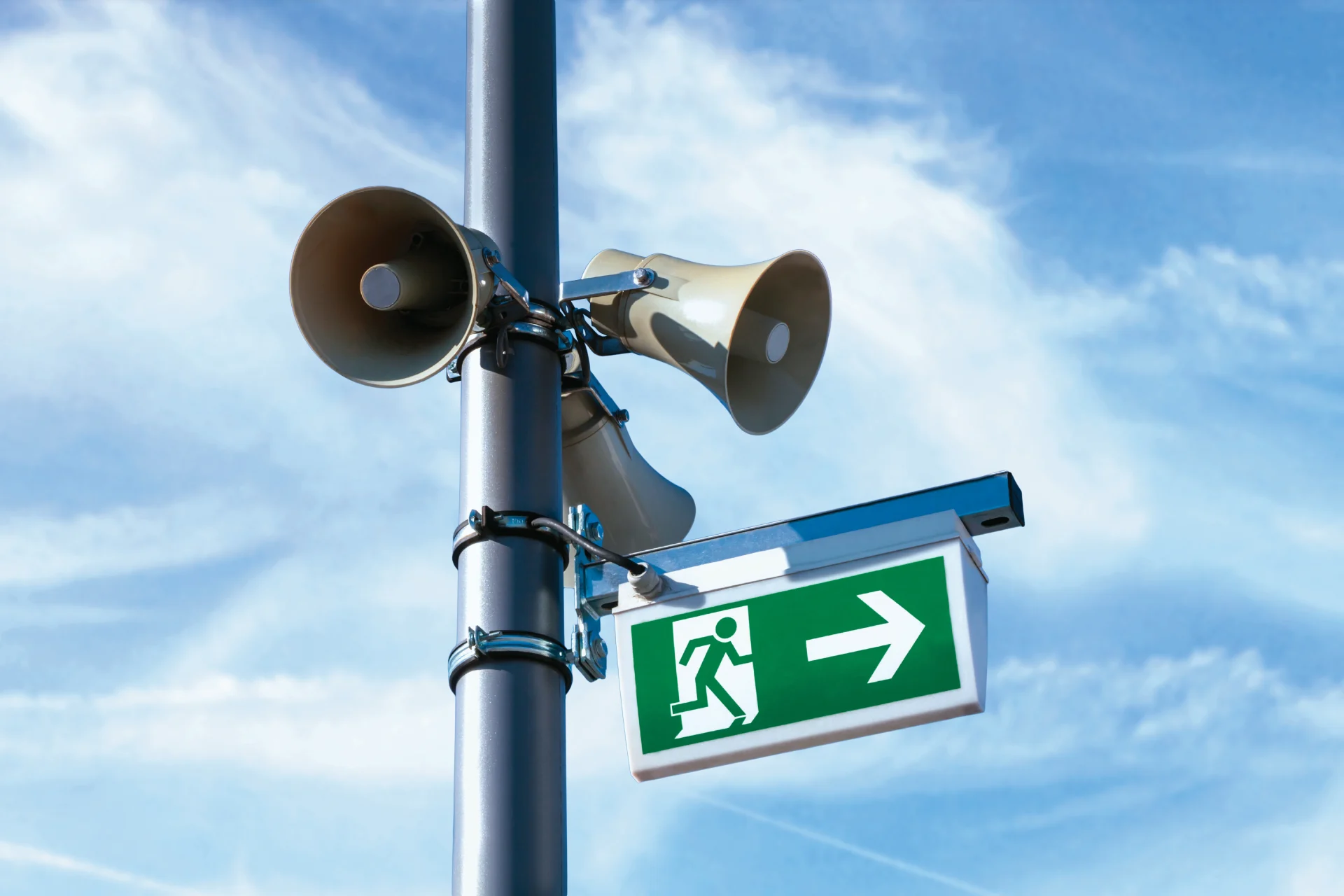

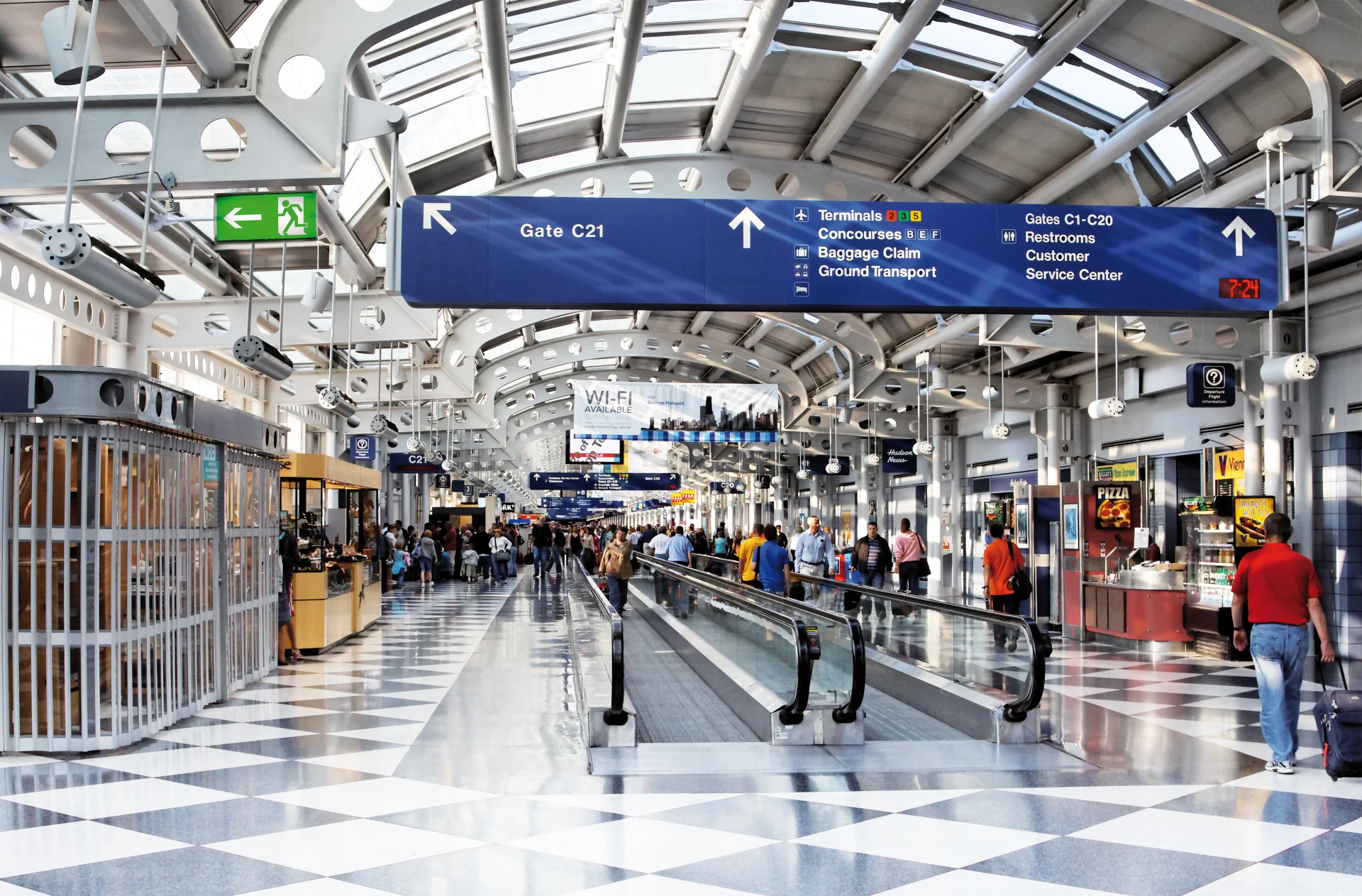

教室,会议厅,购物中心,体育场馆,机场,火车站或音乐厅等建筑中的公共广播系统,应该具备“让人听清”这一基本素质。尤其在发生紧急情况时,必须能清晰的通知处在危险中的人群有关逃生和方向的信息。因此,需要通过可重现和精确的方法验证这些场所的语言清晰程度。

语言传输指数 STI(Speech Transmission Index)是最受认可的评估语言清晰度的参数。

概览

  • 语言传输指数 STI 基础
  • 测量流程
  • 标准化报告

基础知识

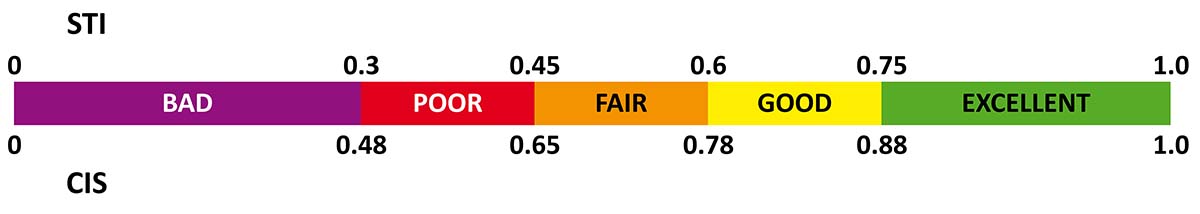

通过广播系统播放一个确定的信号(STIPA 测试信号),再在待测点测量其到达后的质量即可。IEC 60268-16 标准中定义通过单一值表示清晰度结果,0 表示完全无法理解,1 表示完美理解。测量单位是 STI(语言传输指数)或 CIS(通用清晰度指数)。

STI-CIS-scale

影响语言清晰度的因素

  • 声压级(足够大却不能过大)
  • 环境噪声(人群或交通工具等发出)
  • 混响时间 RT60(光滑平面反射声:我们需要一定量的反射却不能过量)

如果使用公共广播系统,那影响因素还有

  • 系统频率响应(如,低音太多)
  • 有信噪比(广播系统品质)

还有如心理声学掩蔽效应(通知被另外更大的声音掩盖)等。

测试信号源

STIPA 测试信号是一个经调制的正弦粉红噪声,从 125 Hz 至 8 kHz,倍频程分辨率。这个信号模拟了人的语音,且强度随时间变化。不过,STIPA 测试信号听上去和人声毫无关系,它就是一个调制粉红噪声。

没有扩声系统的房间

对于没有扩声系统的房间,STIPA 测试信号因通过合适的扬声器在说话人位置播放,声压级大小与说话人一致。对此类扬声器的要求在 IEC 60268-16 标准中有明确定义,它应能模拟人类讲话者的声音大小,即距离一米处声压级达到 60 dBA。

ITU-T P.51 标准中还进一步要求该扬声器能模拟人嘴讲话时的声音辐射特性。

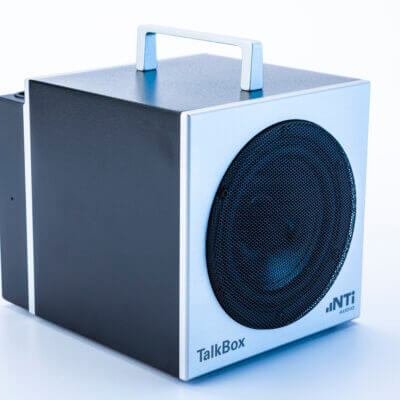

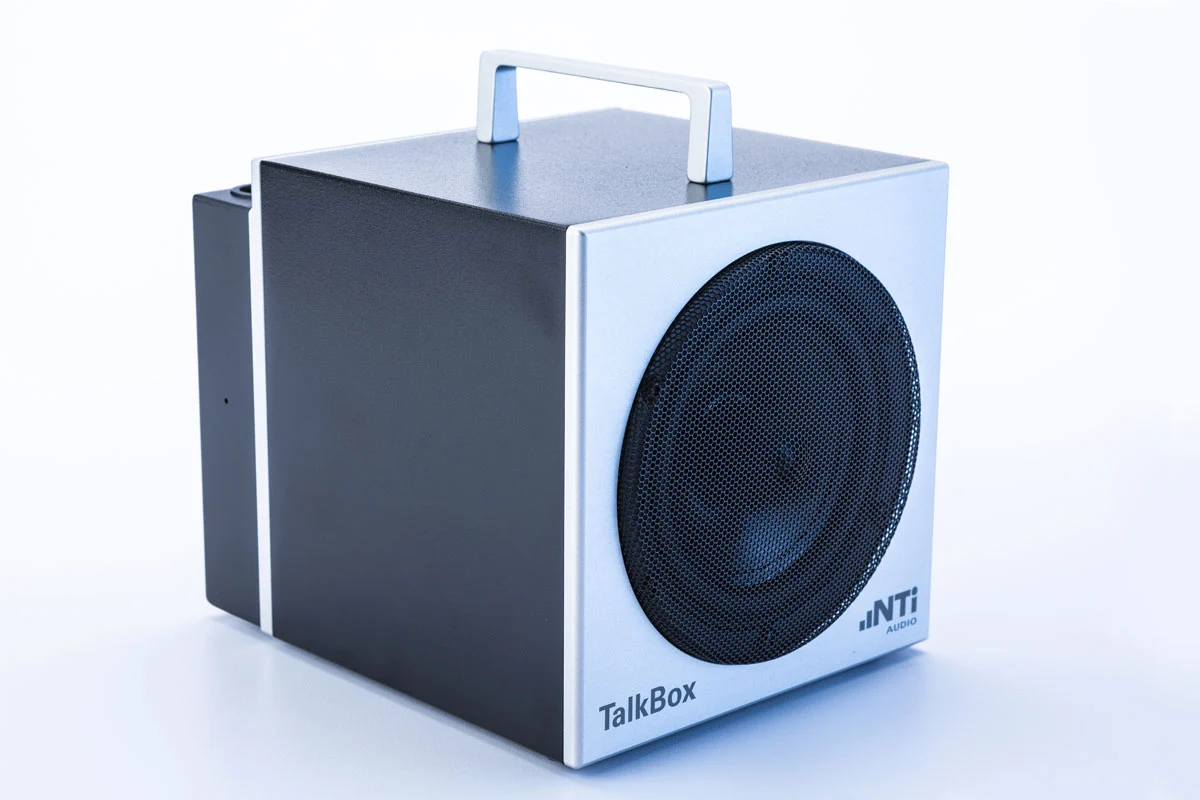

TalkBox 专为此类应用打造。

具备语音麦克风的扩声系统

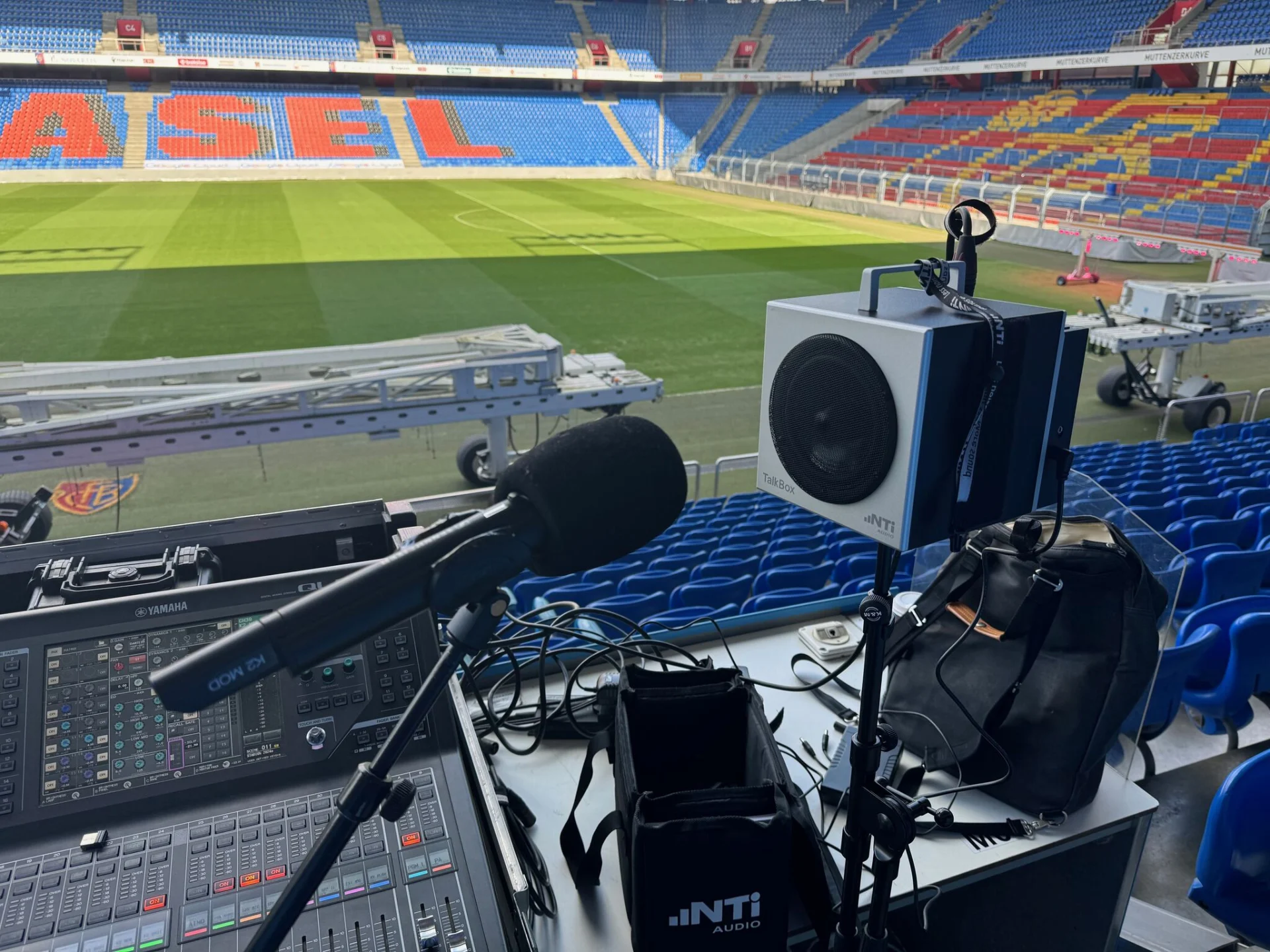

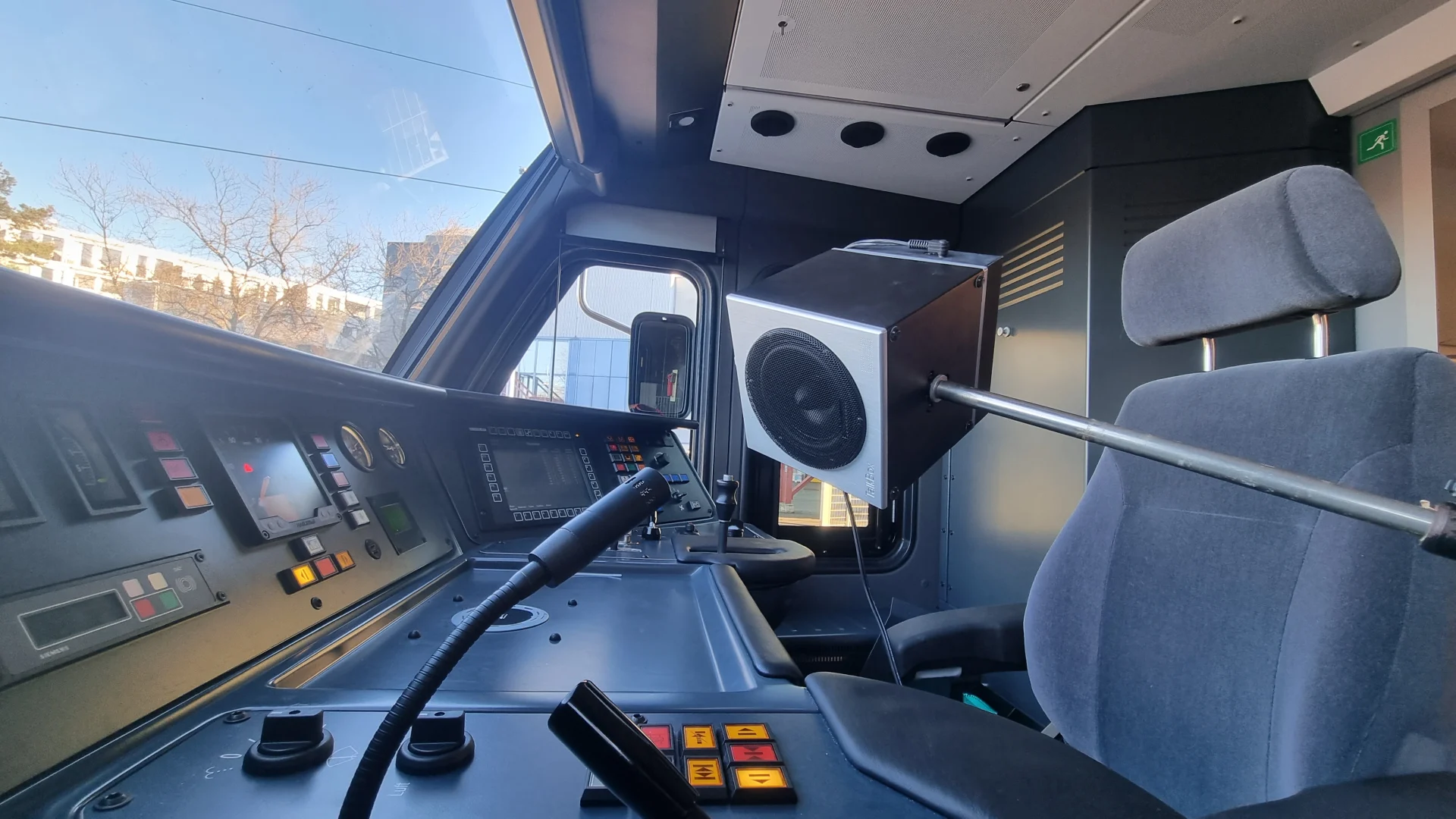

对于那些需要使用麦克风讲话或播音,再通过扩声系统播放的场所,STIPA 信号必须对着麦克风发出。因此,也必须依据 IEC 60268-16 等标准,使用扬声器模拟人类讲话者发出测试信号。这样配置才能覆盖整个链路,考虑了麦克风和环境因素,精确测量语言清晰度。

TalkBox 专为此类应用打造。

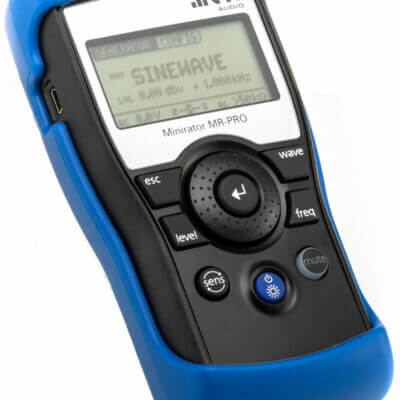

Minirator-MR-PRO-Sine

不含语音麦克风的扩声系统

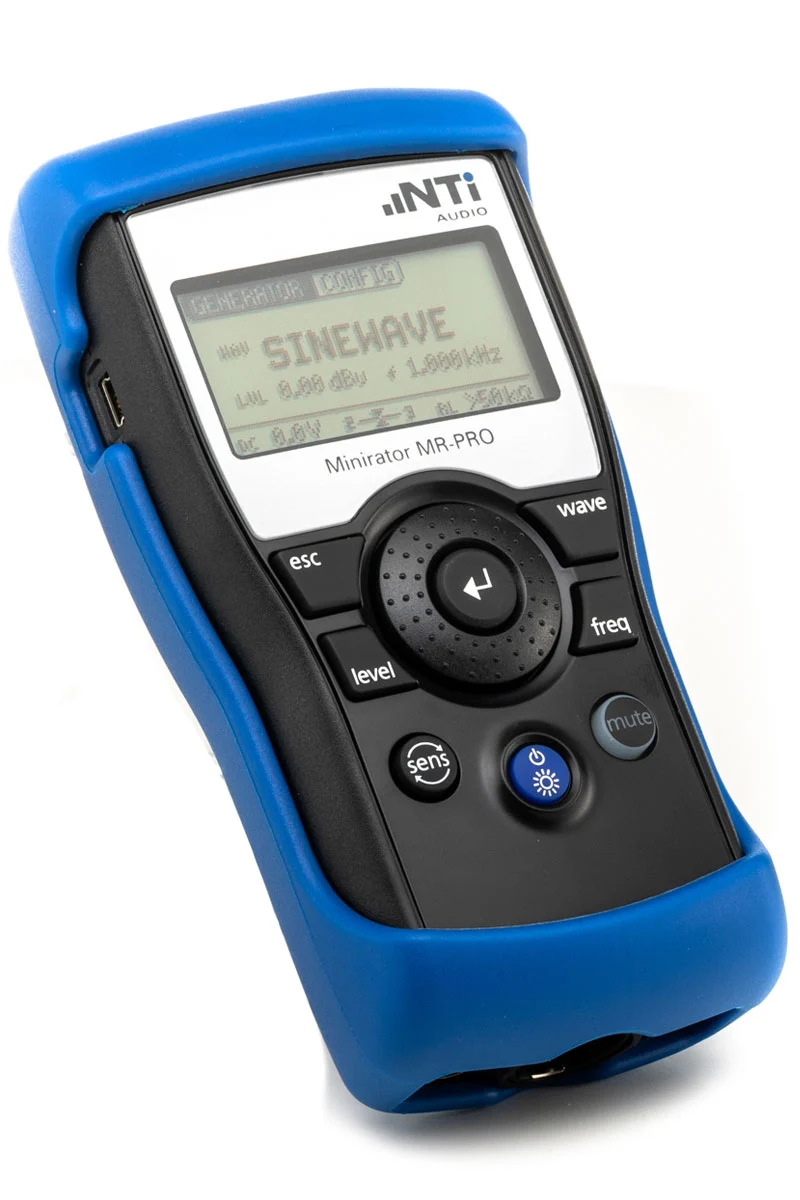

如果扩声系统通过播放器播放音频,则需要通过外部信号发生器将 STIPA 信号输入至系统中。信号发生器必须能持续播放大小可调的 STIPA 测试信号。

MR-PRO 专为此类应用打造。

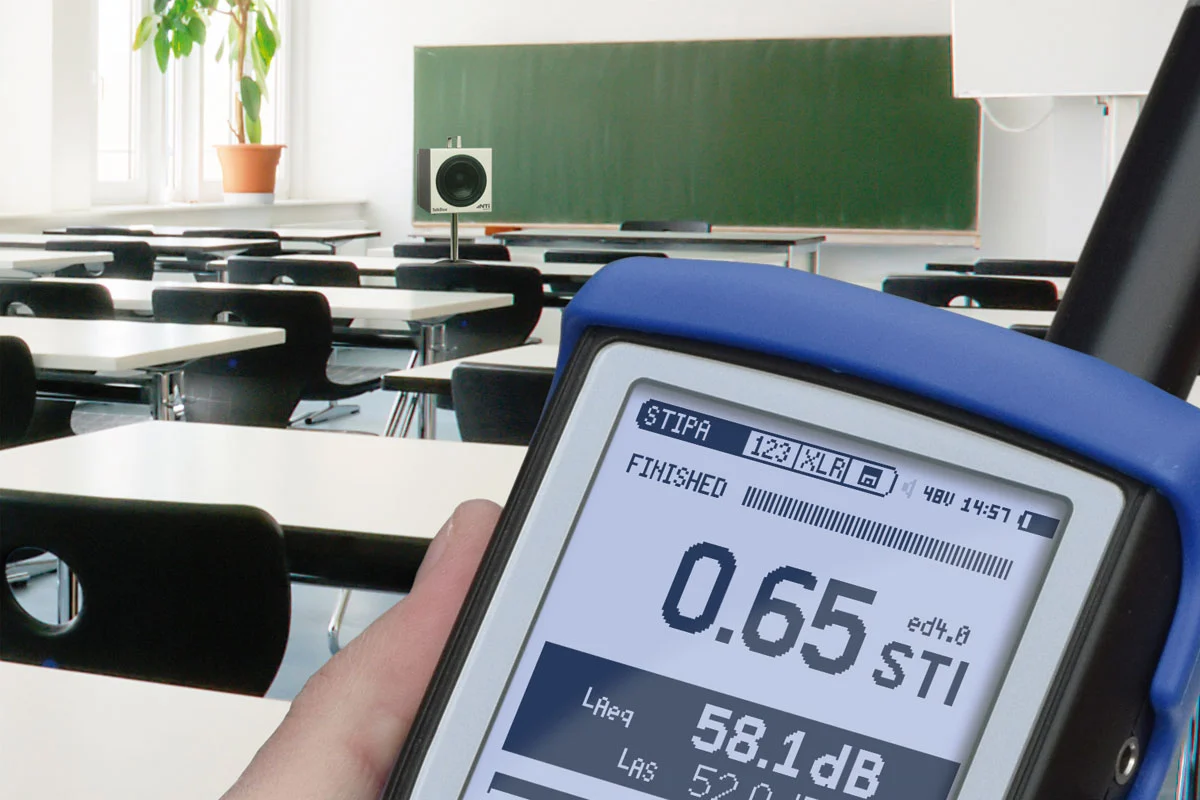

STI 测量

要对 STIPA 信号进行分析,就需要 STI 分析仪。推荐使用便携式设备。因为评估 STI 时,通常需要对多个位置进行测量,每个点测量 15 秒。

测得数据后,还可以选择进行环境噪声修正,结果即时可见。有助于你立刻进行整改和再次测量。

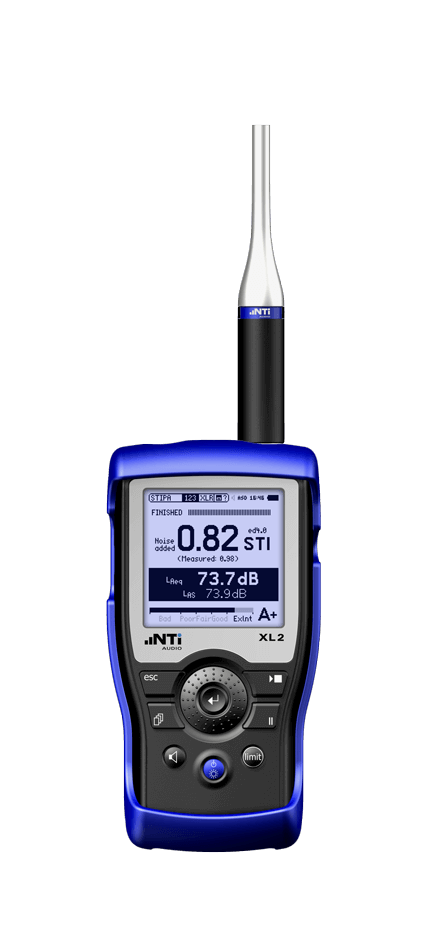

XL2 分析仪专为此打造。

STIPA 报告生成工具

测量完成后,你还需要根据标准出具最终报告:

  • AS 1670.4
  • CEN/TS 54-32:2015
  • DIN EN 50849:2017
  • IEC 60268-16
  • ISO 7240-19:2007
  • VDE V 0833-4-32:2016
  • VDE 0828-1:2017-11

你需要专门的工具生成这样的报告。

(点击图片放大)

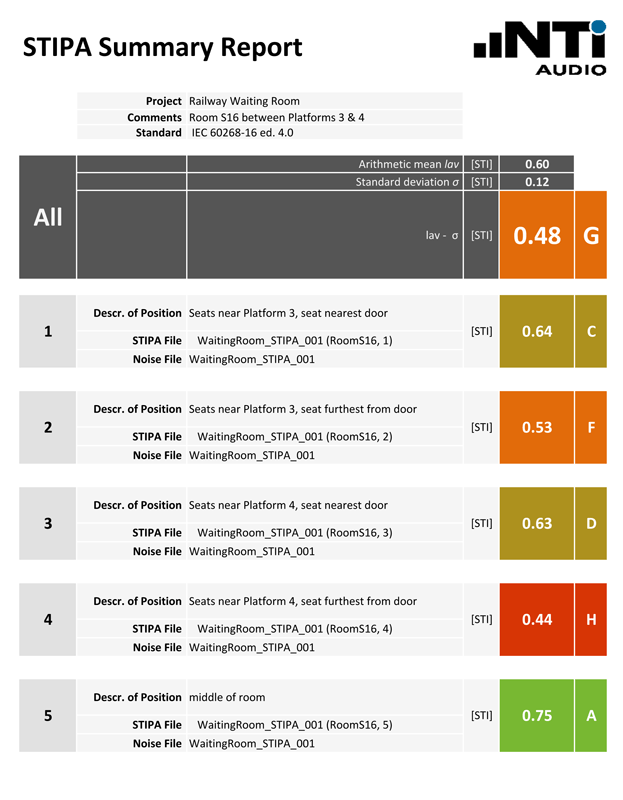

STIPA 报告生成工具可以依据标准创建测量报告。它可以综合安静环境下测量的 STIPA 值和白天的实际环境噪声。这样就可以得到真实情形下的客观 STIPA 值。直接从XL2导入测量数据,包括测得的环境噪声,得到对应的语言清晰度STI 或 CIS 值。报告会计算实际情况下所需的语言清晰度值。

系统要求:

  • 运行Windows XP,7, 8 和 10
  • Excel 2010,2013 或 Excel 2016
    (32 位或 64 位版本)

4 步测量语言传输指数 STIPA

1.

测量满场时的背景噪声。

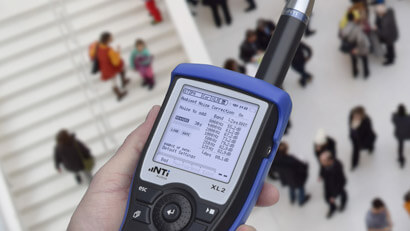

STIPA_Background_Noise_410_231

2.

空场时(往往在夜晚),在语音麦克风前放好声学信号发生器。

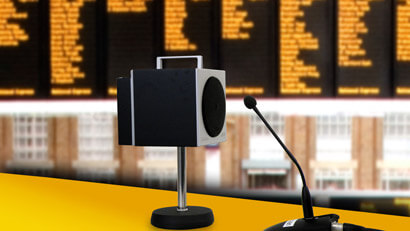

Talkbox-mit-Durchsage-Mikrofon_410_231

3.

按下开始键测量 STI 值。

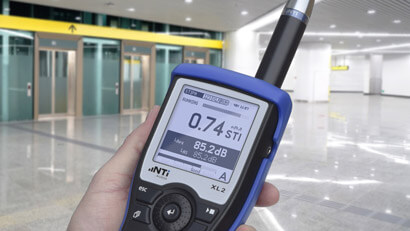

STIPA_Measure_410_231

4.

打印报告。

STIPA-Report-your-logo_410_231

了解更多关于语言传输指数测量

该网络培训解释了公共广播语言传输指数(STIPA)的发展过程、量测方法、工作流程以及报告生成等内容。

拓展 ...

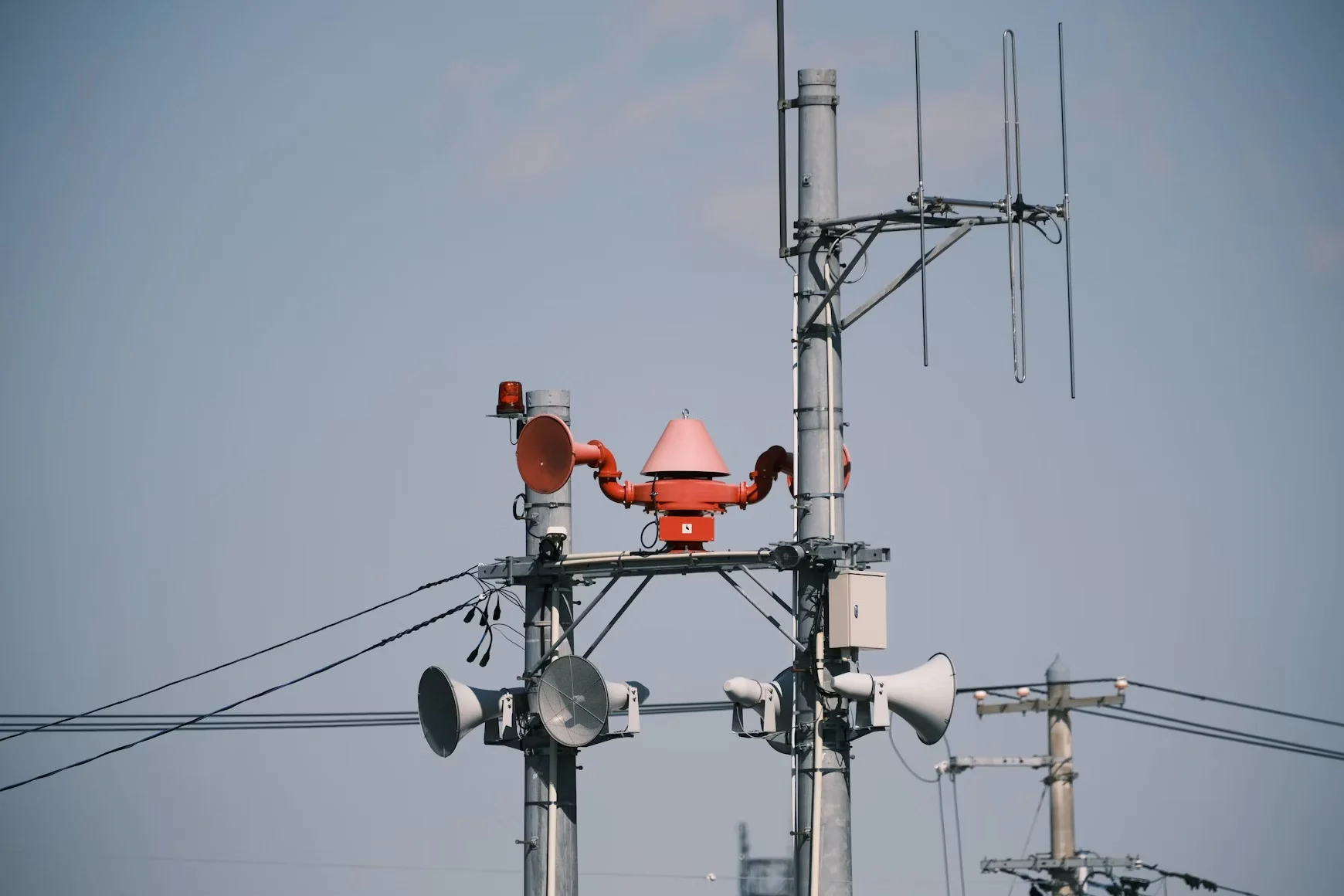

语言清晰度测量方法地前世今生

语言清晰度评估的是人们对语音信息的理解程度,量化这一概念的参数是语言传输指数 STI(Speach Transmission Index)。为了科学地测量它,大神们可谓各显神通。

语言传输指数 STIPA 是怎样测量的?

通过分析语音的声学特性,我们发现人声有两个特征:它的频率范围大约集中在在 100 Hz 至 10 kHz;声强的调制很慢(介于 0.63 Hz 至 12.5 Hz)。

语言传输指数 STIPA 的概况和常见误区

关于语言传输指数 STIPA 我们做过许多介绍,但很多朋友还是对其存在不少错误认知,今天我们就集中了大家最关心的一些话题做一个梳理。

图集

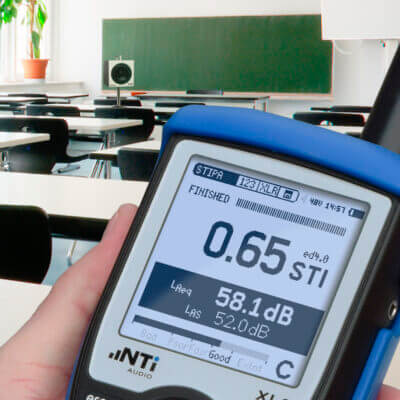

XL2-Analyzer-measures-Speech-Intelligibility-in-Class-Room-with-TalkBox-HighRes
