振动计

NTi-XL2-Vibration-500

灵活. 直观. 通用

  • 加速度,速度和位移
  • FFT 分析仪
  • CBP 频谱分析
  • 波形查看器(示波器)
  • 数据记录仪

NTi Audio 振动计是一款用于振动测量的通用“工具箱”。它不仅适用于周期性状态监测和机械问题除错,同样适用于品质管控,产线检测和结构振动评估。

特性

  • 同时测量加速度,速度和位移
  • 频率低至 0.7 Hz
  • 数据和波形记录
  • 耳机输出

振动计 / CPB 频谱分析

振动计能同时测量低至 0.7 Hz 的加速度,速度和位移。单位可在公制,英制或 dB 间自由设置。多个滤波器和时间计权,包括平滑 RMS 值可供选择以方便读数,还支持峰值和峰峰值,可用于一系列测量应用。

1/1 倍频程或 1/3 倍频程 CPB 频谱也会被同时计算,覆盖 0.8 Hz 到 2.5 Hz 的频率范围。光标会自动标记尖峰频率。频谱捕捉功能让数据对比变得轻松。

数据记录支持振动测量和频谱结果,纯文本格式方便了数据后处理,比如可以将数据导入到 Excel 中。振动信号也可以和数据同时保存。所有数据都储存在设备 SD 卡上,还可以根据需要进行语音标注。大容量 SD 卡足够支持长期的振动监测。

Vibration-Meter

FFT 分析仪

FFT 分析仪可以协助您确定振动源,同时测量振动值。分析实时进行且至少有 50% 的重叠,确保不错过任何细节。为了适应不同的应用,可以选择三种频率范围:1 Hz 至 105 Hz,5 Hz 至 421 Hz 和 23 Hz 至 1687 Hz,显示分辨率 143 列。除了可选时间连续的指数平均模式,FFT 功能还计算线性平均值(EA)以便得到平滑的结果。加速度,速度和位移结果都可以选择。

频谱公差选件扩展了 FFT 功能,使其能捕获数据,显示相对曲线,具备全面的公差框限处理能力。而且,能在 1 Hz 至 20 kHz 范围内提供分辨率高达 0.4 Hz 的 FFT 结果。

Vibration-Meter-FFT

波形查看器

示波器功能可以显示输入信号的波形。它基于基频自动触发并调节 X 轴(时间)和 Y 轴(电平)缩放。输入信号的基频或主要频率会在波形上方显示。

XL2-screen-Scope

品质控制

在量产环境下,产品的瑕疵振动可以通过频率分析检测到。品质测试使用“良品”的频谱作为参考,将待测体与其对比得出测量结果。

安装频谱公差选件后,XL2 可集成到自动化环境中。高分辨率 FFT 或 1/12 倍频程 CPB 频谱都可用于频率分析。捕获(存储频谱数据)功能让创建框限变得简单。

测量结果在屏幕和 LED 指示灯上直观可见,并会记录在文件中。远程测量选件可通过 USB 接口控制测量和读取数据。

Vibration-Meter-Pass-Fail

声学分析和更多

通用的 XL2 振动计能做的远不止这些!一旦连接 NTi Audio 量测麦克风,仪器就自动切换到“声音模式”。振动计立刻变成多功能声级计。

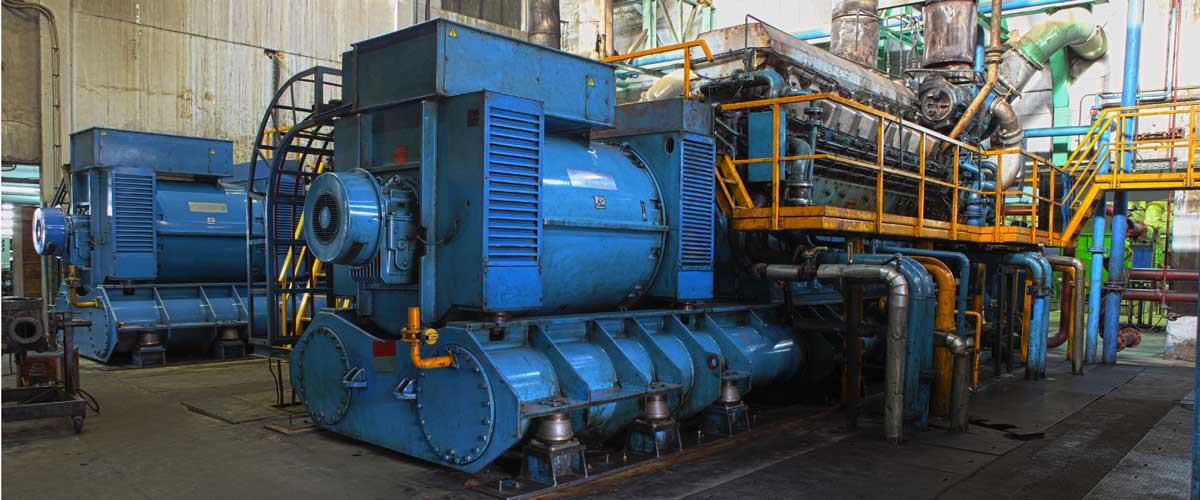

Vibration-Machine-Condition-Monitoring-1200-500

数据分析和报告

XL2 测量数据以 .txt 和 .wav 格式存储所有测量数据和音频文件,且允许将任何数据转存到计算机上。数据报告可被任何文本编辑器打开(记事本,Word 等)。数据由分隔符分隔,只需将 txt 文件拖放到表格处理软件就可直接显示清晰的结果。

WAV 文件的报头包含文件名,数据,时间等信息,让管理和操控更加便捷。

NTi-Audio-LogResults

您的测量伙伴

得益于我们遍布全球的合作伙伴,您能得到国际化服务和本地专家的支持。联系我们获得应用技术支持。

Teaser-Vibration-Buildings-and-Structures-1200-500

配置信息





NTi-Audio-Vibration-Meter-120

振动机套件

包含

  • XL2 分析仪
  • 振动测量选件
  • 48V 转 ICP 幻象电源适配器
  • 可选加速度传感器
