Minirator 模拟音频信号发生器

NTi-MR-PRO-500

精巧. 必备. 便携

  • 模拟音频信号发生器
  • 阻抗计(MR-PRO)
  • 缆线测试仪(MR-PRO)

MR - PRO 是专业模拟音频信号发生器,提供了广泛的测试信号,如正弦波,粉噪声,白噪声,延迟测试信号,极性测试信号,扫频信号等。另外,一系列可用于系统优化的 WAV 音频文件存储在内置闪存中,您也可以添加所需的信号。

特性

  • 正弦波信号
  • 扫频和滑频信号
  • 粉噪声,白噪声信号

概览

除了广泛的测试信号。创新技术还包括连续监测信号平衡,幻像电源和所连接的负载阻抗。 综合电缆分析仪简化了故障排除任务。

MR2 提供了所有基本的标准信号,极具性价比。对于各种类型音频设备的安装,维护和监控,两台信号发生器是久经验证不可或缺的工具。

测试信号

正弦波

MR-PRO 产生非常纯正的正弦波信号,用户可设置频率和振幅。频率调节步长低至0.1 Hz。

  • 自由选定频率,从 10 Hz 到 20 kHz
  • 电平范围从 -80 到 +18 dBu
MR-PRO-screen-Sine

扫频信号

能调整扫频起始频率,终止频率,1/12 倍频程的扫频分辨率。音频分析仪能自动被此信号触发并记录待测体的频率响应。

MR-PRO-screen-Sweep

滑频信号

滑频信号(Chirp)是正弦波信号,已指定起始与终止频率且随时间连续增加频率。它用来记录频率响应,脉冲响应与室内声学评估。

MR-PRO-screen-Chirp

延迟测试信号

这是做为量测扬声器之间声学传播延迟时间的参考信号,例如教堂或演讲厅。精确的量测出延迟线,声源的方向性可以很好的优化,整个测试过程可以搭配 XL2音频与声学分析仪 或AL1音频分析仪 来完成。

MR-PRO-screen-Delay

粉噪声与白噪声

粉噪声与白噪声是由高密度的频谱合成,常态幅度分布和无限的周期。此外,仪器可以产生带闸的粉噪声(开关周期 1 至 9 秒)用于混响时间 RT60 量测,可以方便地与 XL2 音频与声学分析仪 或 AL1 音频分析仪搭配使用。

MR-PRO-screen-White-Noise

极性测试信号

用于测试扬声器和音频信号的极性。锯齿波是测试扬声器极性的理想激发信号,与 XL2 音频与声学分析仪 ,AL1 音频分析仪 或 ML1 音频分析仪配合,能准确分析出信号的极性。

MR-PRO-screen-Polarity

音频格式文件(仅 MR-PRO 支持)

MR-PRO 提供了许多额外的测试信号,比如用于清晰度验证的信号。您可以将未压缩的 WAV 格式文件保存到 MR-PRO 内存。被选择的信号文件可以无间隙的循环播放。透过 USB 接口能很方便的进行数据交换。

  • 预安装:STIPA 信号,语音(Voice),音乐(Music)
  • 可在用户支持页面下载:
    • 1/3  和  1  倍频程粉红噪音
    • 方波:10 Hz - 5 kHz
    • 正弦波:1 Hz - 10 Hz
    • 功率量测,依据 IEC60268-5
MR-PRO-screen-WAV-File

更多 MR-PRO 功能

发生器模式的量测功能

提供详细的负载数据检视以快速的除错

  • XLR 信号平衡度
  • 负载阻抗
  • 幻象电源电压
MR-PRO-screen-Sine-Impedance

缆线测试

缆线测试可以用内建的 XLR 输入端量测任何 XLR 输出。精确检测所有 XLR 线路上的错误,例如“2-3 交错”或“接脚 2 断开”。也可以用选件的电缆测试插头,做单端安装测试。

MR-PRO-screen-Cable-Test

阻抗与功率测试

阻抗测试支持对于 70V/100V 扬声器安装验证以及显示所连接负载的详细信息:

  • 阻抗与相位
  • 视功率与相位
MR-PRO-screen-Impedance
MR-PRO-screen-Power

保存设置

最多可以保存 10 组仪器的设置到仪器内部闪存,可以再载入方便重复测试工作,保存的设置也可以传送到其他的 MR-PRO 上使用。

带补偿输出

输出电平能对不同负载作出响应,通过补偿发生器阻抗以获得设定的电压。即将达到输出电流极限时,输出极限也将清晰指明。

MR-PRO 还是 MR2?

强大的音频信号发生器MR-PRO和基本型号MR2供您选择。

 MR-PROMR2
信号发生器
  • 最大输出电平
18 dBu8 dBu
  • 平坦度
+/- 0.2 dB+/- 0.5 dB
  • 输出阻抗
12.5 Ω200 Ω
  • THD+N 典型值
< -96 dB< -90 dB

 量测功能
  • 幻象电源量测
-
  • 阻抗与相位

  • 视功率与相位
    (用於70V/100V 分配式扬声系统)
-
  • 信号平衡
-
  • XLR 缆线测试
-

 测试信号

  • 正弦波,扫频与滑频
  • 粉噪声,白噪声
  • 延迟与极性测试信号
  • 档案格式 (*.WAV)
-

保存设置-
防护套 -
手带,USB 电缆

图集

配置信息

Minirator-MR-PRO-Audio-Signal-Generator

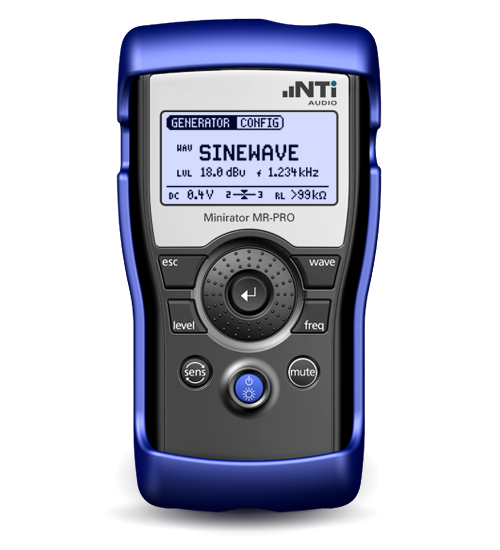

Minirator MR-PRO

专业音频信号发生器
产品编号:600 000 310

Minirator-MR2

Minirator MR2

基础音频信号发生器
产品编号:600 000 300
