噪声和振动控制

Teaser-Occupational-Noise-1200-500

一系列灵活高效的测试方案专为状态监测和工业品质控制设计。

通过对比测量值和参考值,能够快速判断振动或噪声结果是否超标。结果可以通过内置 LED 或外置指示灯显示。一系列自动化或远程工具扩展方便将测试集成到产线。

特性

  • 声音和振动
  • 机械状态监测
  • 品控和服务中的 Passed/Failed 测量

手持便携式解决方案

含频谱公差框限功能的 XL2 分析仪为工业品质控制提供了一个经济实惠的解决方案。结果既可以是绝对值也可以可参考值相关。每个有缺陷的频率都会单独显示。

在产线上,缺陷噪声或振动可以通过频率分析检测出来。测试使用一个或多个“黄金样”的数据作为参考值。XL2 能轻松集成到产线。高分辨 FFT 或 CPB 频谱能以极高的分辨率显示结果。参考数据的创建和对比也极为简便。

测试结果可以在屏幕或内置 LED 上显示,数据以文本格式存储。安装“远程测量选件”后,测量还能以多种方式触发。

Vibration-Meter-Pass-Fail

应用范例

自动化

三色指示灯

NTi-Audio-Stack-Light



XL2 音频与声学分析仪搭配这款三色指示灯,为噪声监测或需要醒目提示的 passed / failed 判别测量提供了一键式解决方案。

指示灯直接与 XL2 分析仪连接,通过绿,橙和红三色提示真实测量结果。

产品资料

数字输入输出适配器

XL2-Digital-IO-Adapter-PCB



要实现外部设备自动操作,XL2 分析仪可以连接至可编程逻辑控制器。数字 I/O 适配器为安装在电子切换盒内的导轨定制。

产品资料

自动触发功能

测量可由电平,脚踏开关或仪器开始按钮触发进行。

公差框线管理

公差框线既可由 txt 文件导入,也可直接通过捕获的测量数据计算。XL2 可基于以下值计算公差框线

  • 单个捕获结果
  • 通过计算机生成的 txt 文件
  • 多个数据的平均值
  • 多个数据的最大/最小值

远程监测

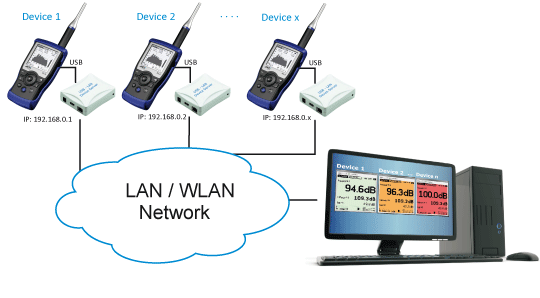

多个 XL2 分析仪通过 USB 设备服务器组成在线噪声监测网络。同样支持无线解决方案。每台 XL2 可以执行单独的投影演示软件,所以所有的 XL2 屏幕可以同时显示在一个显示器上,投影演示软件提供控制 XL2 的功能。

XL2-Noise-Monitoring-Network

客户定制个性化解决方案

远程测量选件允许通过 USB 接口在线获得 XL2 测量数据。多个 XL2 分析仪可实现用户特定的噪声监控网。XL2 作为声压级测量的前端设备。

桌面 / 机架安装式解决方案

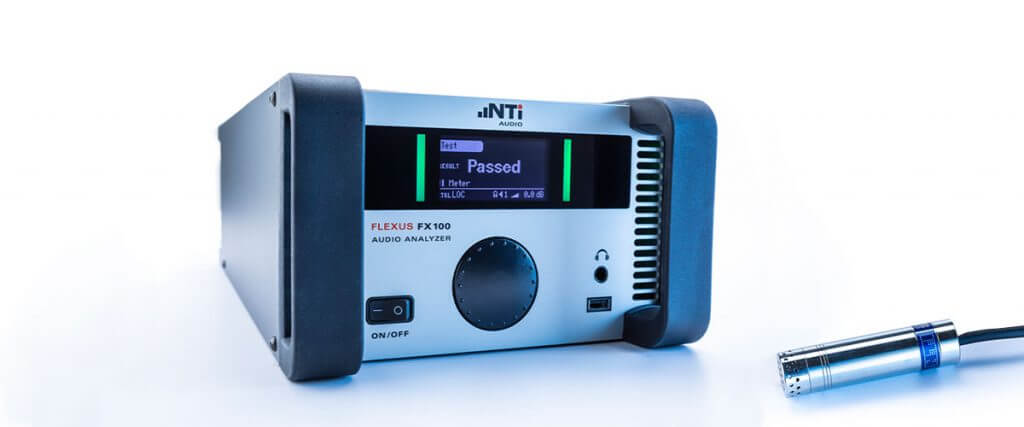

Flexus FX100 是用于工业测量应用的专用音频分析仪。它的核心优势在于,频率范围 0 Hz 到 80 kHz,出色的规格,最少的测试周期,最多的功能和易于集成到自动测试环境。由于其板载幻象电源和 ICP 电源供电,FLEXUS 分析仪可与量测麦克风或振动传感器连接。因此,Flexus FX100 可以快速验证工业产品是否正确安装,比如振动设备,发电机或发动机,变速箱,减震器等。

功能:

  • 高分辨率 FFT 频谱
  • 电平,频率
  • 可听缺陷,失真
  • 外部信号分析
  • 定制测试程序的高级定序器
  • 自动数据输出和构建报告

PureSound 纯音检测技术

作为一项专利技术,PureSound 发掘了异音的本质就是声音的突变,它不仅能在频域,更能在时域中分析异音。

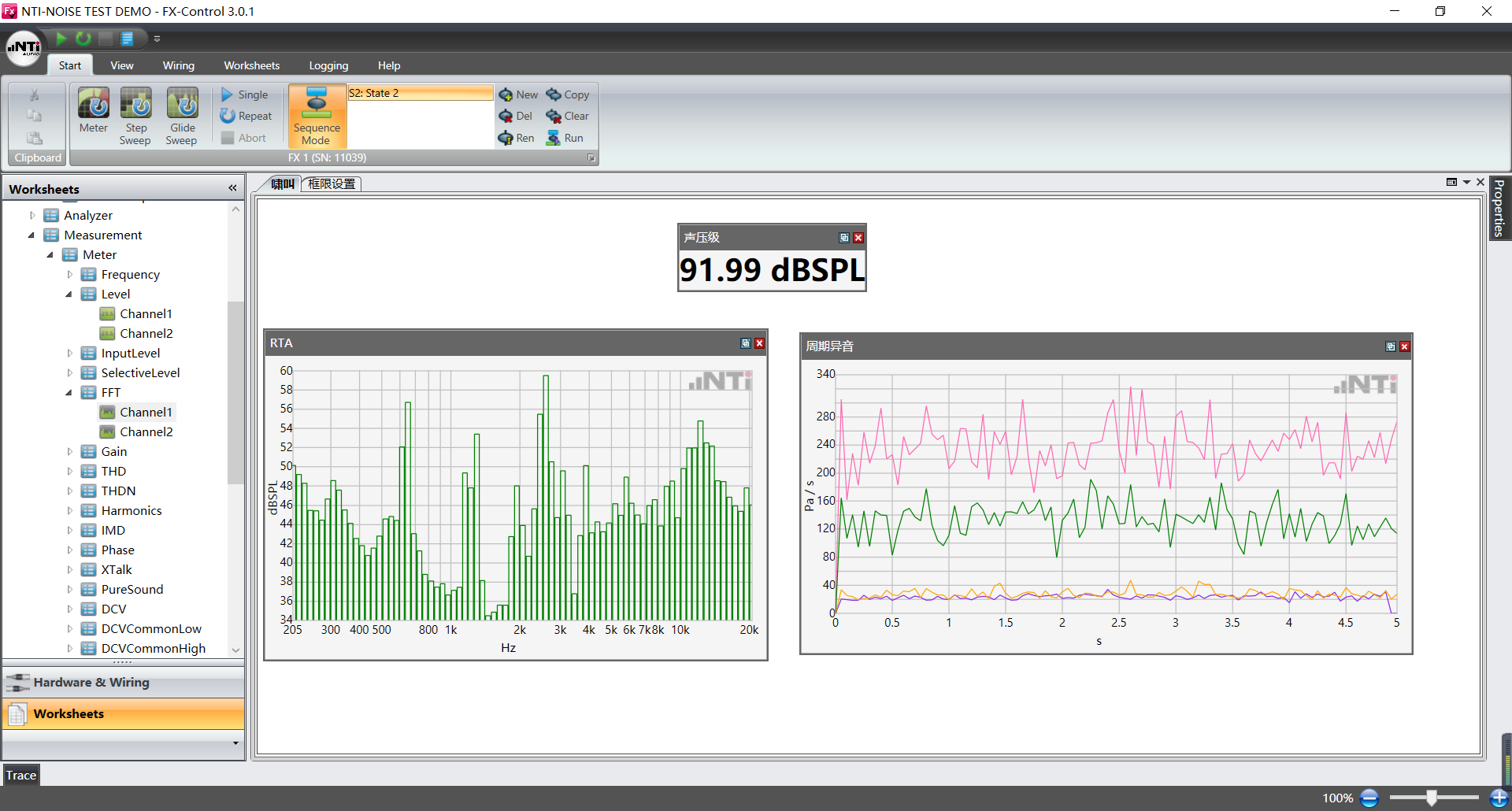

良品的声压级,频谱(下左)和异音时间曲线(下右)

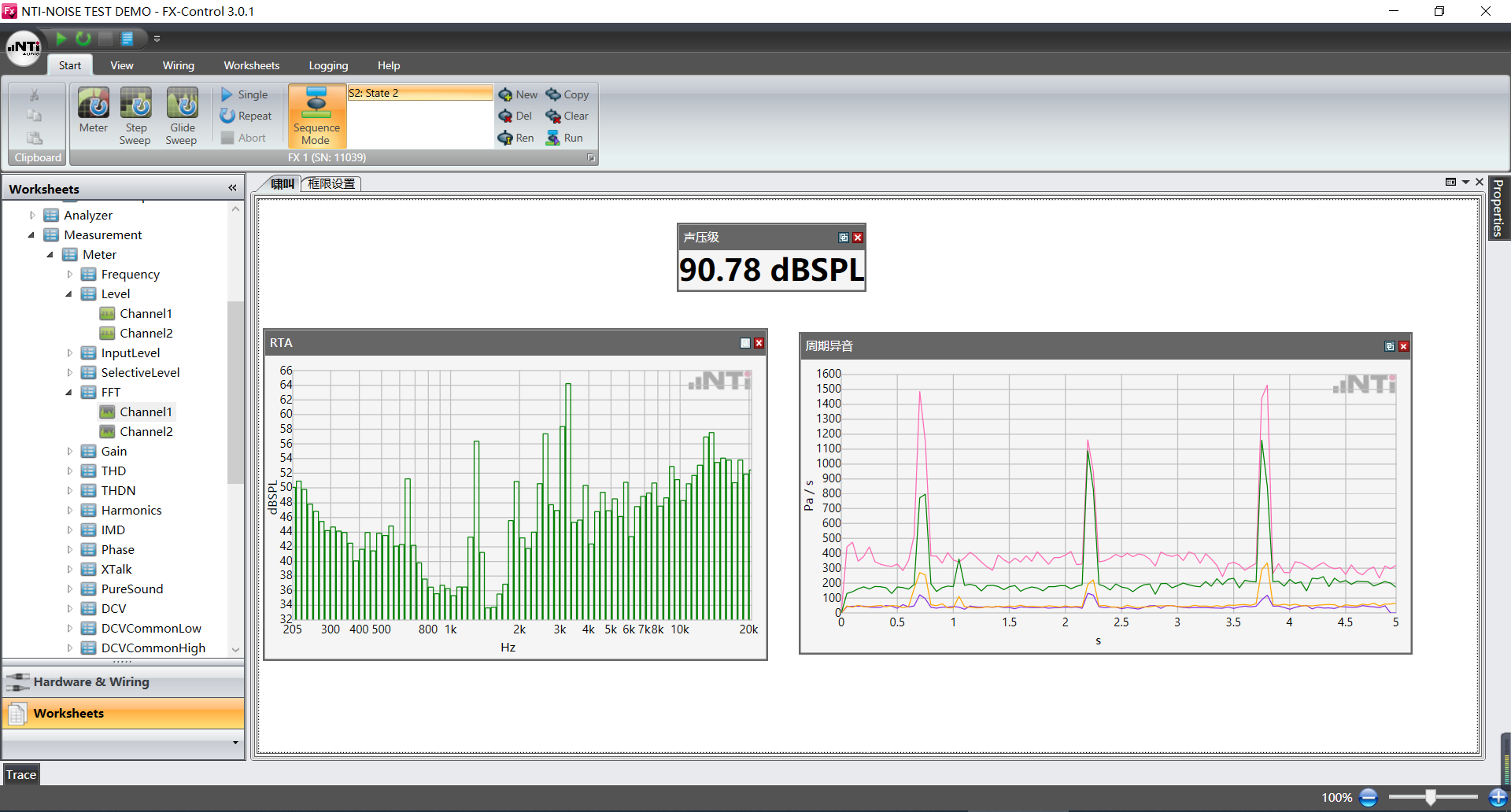

不良品的声压级,频谱(下左)和异音时间曲线(下右)

传统的声压级或频谱测量面对复杂异音时有明显局限,除非经过专业的数据后处理过程,否则几乎不可能实时得出测量结果。异音时间曲线则一目了然,异音出现的时间点与实际情况完全一致,结果实时得出。

随机撞击声检测

当某种材料或部件中存在空腔等缺陷时,其敲击后发出的声音也会变化,这种简单高效的敲击探伤法在诸多领域广泛使用。人耳在反复敲击声中特别容易疲劳,仪器取代人的关键就是要能实时捕捉敲击声并进行 FFT 分析。

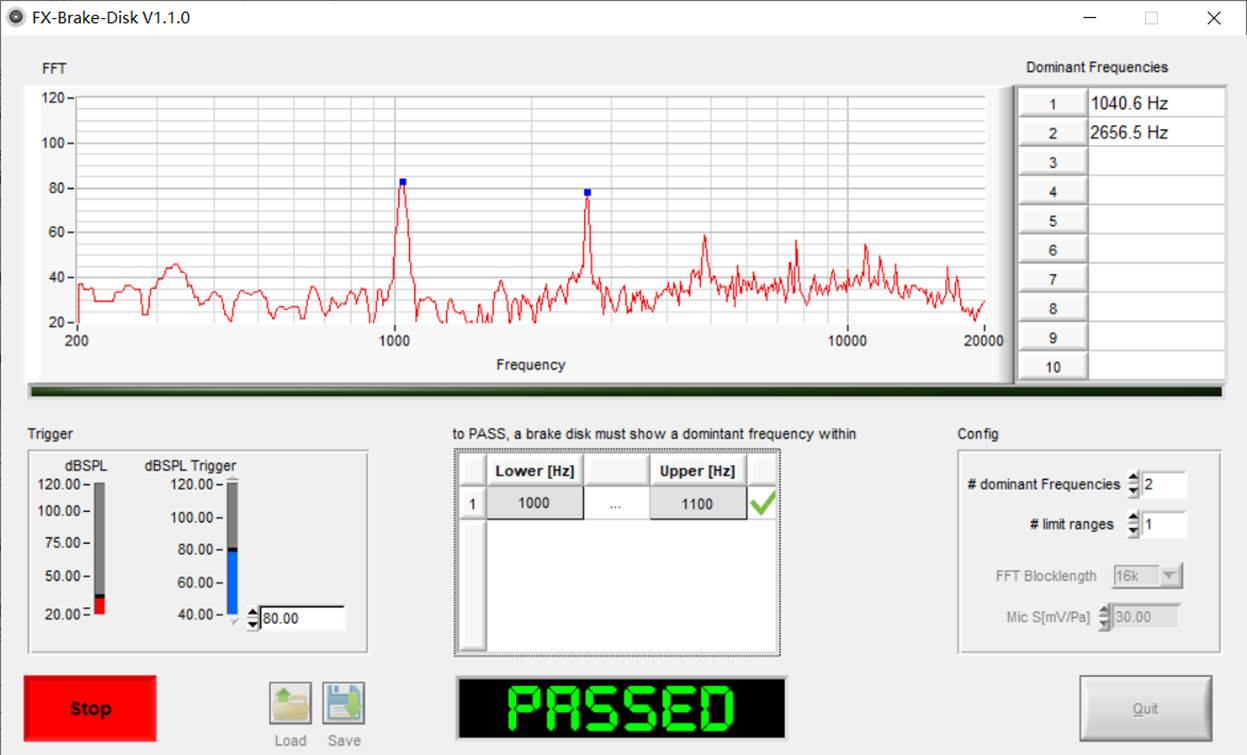

分析仪可实时捕获撞击声的特征频点,并将其与设定的框限对比,从而判定产品是否合格。

了解更多

异音检测 – 从入门到精通

电声或机械结构的异音(杂音、rubb&buzz)或振动一直以来都是用户和工程师的梦魇。对于用户来说,任何细微的杂音都会让他对产品的美好幻想瞬间破灭。而注重品质的工程师们更是绞尽脑汁,立志揪出这些“看不见”的杀手。

攻克复杂异音难题

经过多年的实践,人们已经发现了声压级和频谱等在异音监测中的缺陷,找到了异音的本质,并在电声测试领域中灵活运用,解决了诸多难题。正在工程师们以为异音检测的大厦已然建成时,天空中却幽幽飘来几朵乌云。乌云背后隐藏的,竟又是一个个阴暗的异音世界。

配置信息

Exel-Acoustic-Set

Exel 噪声监测套件

  • XL2 音频和声学分析仪
  • XL2 频谱公差选件
  • M2211 量测麦克风
  • XL2 ASD 缆线
  • 电源适配器
  • Exel 系统工具箱

Exel 振动监测套件

  • XL2 音频和声学分析仪
  • XL2 频谱公差选件
  • XL2 振动测试选件
  • 加速度计
  • ICP 适配器 ASD
  • 电源适配器
  • Exel 系统工具箱
FX100-Audio-Analyzer-200px

台式振动测试系统

  • Flexus FX100 音频分析仪
  • 加速度计
  • 基本版扬声器测试软件(用于瞬态分析)
