XL2 选件

型式认证选件

型式认证选件将仪器升级为 XL2-TA,专业用于认证测量的声级计。XL2-TA 与 M2230 麦克风以及护套,组成了一级型式认证声级计,符合 IEC 61672:2014,IEC 61260:2014,ANSI S1.4:2014 和 ANSI S1.11:2014 标准。

型式认证配置:

  • XL2-TA 声级计(XL2 安装有型式认证选件)
    • 固件版本 V3.11
    • 可选:扩展声学包
    • 可选:XL2 输入键盘
  • M2230 量测麦克风
  • MXA01 护套

XL2-TA 型式认证证书

扩展声学包选件

扩展声学包可协助声学顾问的日常工作。它为声压级记录和声学测量提供很多功能,如记录线性波形文件,百分比统计,声爆级,100ms 数据记录,事件监控,1/3 倍频程分辨率混响时间 RT60,分辨率高达 0.4Hz 的 Zoom-FFT 等许多功能。

  • SLMeter/RTA 功能
    • 记录波形文件(24 bit, 48 kHz),每 1 小时新增一个文件(最大波形文件大小512 MB)
    • 百分比统计功能,适用于宽频带频谱,从 1% - 99%
    • 声暴级 LAE
    • 100 ms 数据记录
    • Lmin 和 Lmax 实时频谱记录
    • 事件触发音频与数据记录
    • 时间计权: 脉冲 (LxI, LxIeq, x 可表示 A, C, Z)
    • 1/1 和 1/3 倍频程分辨率的真实峰值
    • 时钟脉冲的最高准位 (TaktMax) 与值,符合 DIN 45645 - 1
    • 脉冲检测符合 BS4142:2014 和 NordTest ACOU 112 标准
  • FFT 功能
    • 高分辨率 Zoom-FFT 可选频率范围,5 Hz - 20 kHz,分辨率高达 0.4 Hz
    • 线性音频记录功能(24 Bit,48 kHz)

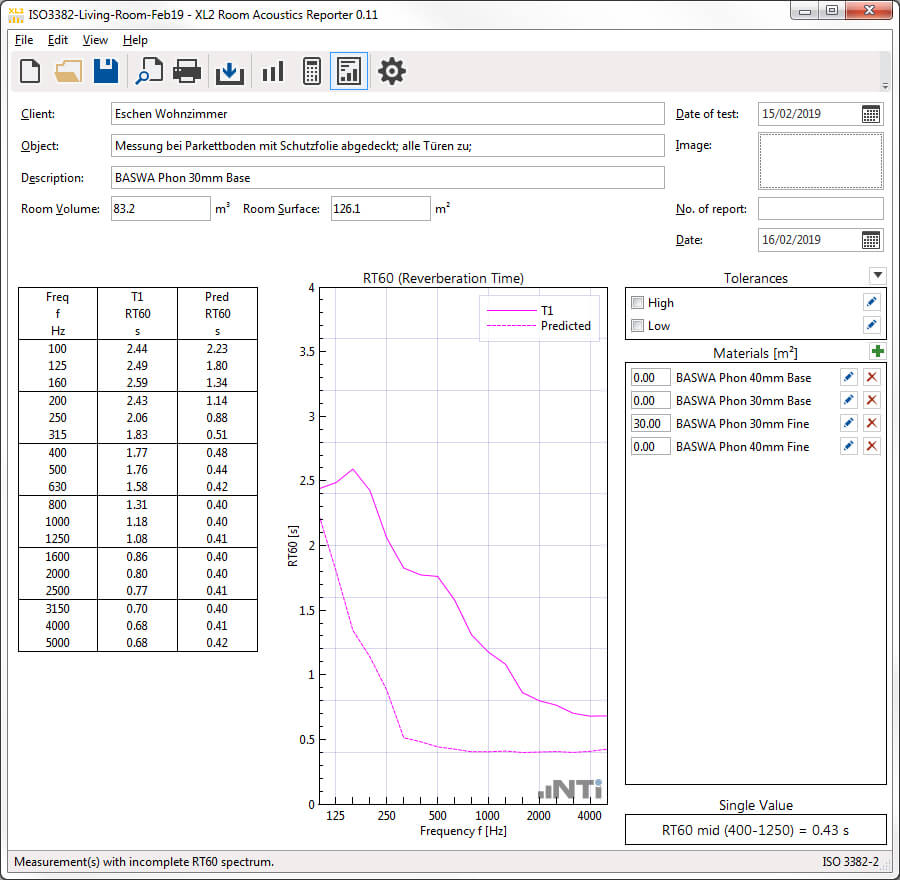

  • RT60 功能
    • 1/3 倍频程分辨率混响时间 RT60
  • 1/12 倍频程频谱
    • 线性音频记录功能(24 Bit,48 kHz)

产品编号:600 000 339

XL2-screen-Extended-Acoustic-Pack

XL2 分析仪测量 STIPA

XL2 分析仪基于最新版本标准  IEC 60268-16:2011(第四版)和旧版本测量语言清晰度,包含环境噪声修正以及自动平均测量结果功能。XL2 以 STI 或 CIS 单位显示测量结果,包含 7 个个别倍频程频带声压级与调变指数。

测量结果是由专门的 STIPA 测试声源发出:

  • Minirator MR-PRO, 测试信号发生器,用于线输入音频系统
  • NTi Audio TalkBox, 声学信号发生器,用于含语音麦克风音频系统,可以测试完整系统
  • STIPA 测试 CD (内含)

产品编号:600 000 338

XL2-screen-STIPA-Speech-Intelligibility

STIPA 报告生成工具

(点击图片放大)

STIPA 报告生成工具可以依据 IEC 60268-16 和 VDE0833 标准创建测量报告。它可以综合安静环境下测量的 STIPA 值和白天的实际环境噪声。这样就可以得到真实情形下的客观 STIPA 值。直接从XL2导入测量数据,包括测得的环境噪声,得到对应的语言清晰度STI 或 CIS 值。报告会计算实际情况下所需的语言清晰度值。

您可以在 XL2 支持页面免费下载使用。

系统要求:

  • 运行Windows XP,7, 8 和 10
  • Excel 2010,2013 或 Excel 2016
    (32 位或 64 位版本)

影院音响系统选件

XL2 分析仪安装影院音响选件就能高效校准和验证影院扬声器系统,符合 SMPTE ST 202:2010 和 SMPTE RP 200:2012 标准。交互式软件界面可以引导您完成专用的测量程序。推荐使用频率响应为级别 1 的 M2211 高精度量测麦克风,因为在标准中公差框线范围非常小。交互式软件界面可以引导您完成专用的测量程序。

功能:

  • 根据影院的大小选择专用的反 X 曲线,生成测试模版

  • 根据每个通道的参考测试数据以及余量记录,校准系统

  • 平均不同麦克风位置的测量结果

  • 定期验证影院测量结果,并将测量结果与参考数据进行对比

产品编号:600 000 379

用户手册

XL2-screen-Cinema-Meter

频谱公差选件

频谱公差框线选件扩展了 XL2 分析仪功能,可用于对量测结果和框线作比较,显示出每个频点上的异常。通过比对参考曲线,在内置 LED 指示灯或外接指示灯上显示 PASS/FAIL 的情况。该选件使实时频谱分析功能具备 1/6 和 1/12 倍频程分辨率, 由用户选择 FFT 测量范围和跟踪捕获功能。XL2 可以显示相对或绝对曲线频谱。

功能:

  • FFT 和 1/12 倍频程功能
    • 锁定捕捉多次量测到内存
    • 比较量测结果与捕捉的曲线,显示相对或绝对曲线
    • 全面的框线处理能力,基于捕捉结果创建框线公差,判别 passed/failed
    • 导出及导入框线与捕捉的曲线档案
  • 1/12 倍频程功能
    • 高分辨率实时频谱分析功能 1/12 倍频程+框线
    • 可选 1/1, 1/3, 1/6, 1/12 倍频程分辨率
    • 通过后置扬声器监听频带声音
    • 声音模式:11.5 Hz - 21.8 kHz
    • 振动模式:0.73 Hz - 1.36 kHz
  • FFT 功能
    • 高达 0.4Hz 的高分辨率 Zoom-FFT 频率范围:
      • 声音模式 5 Hz - 20 kHz
      • 振动模式 1 Hz - 20 kHz
  • 声级计功能
    • 1/1 与 1/3 倍频程分辨率的真实峰值
  • 噪声曲线
    • 符合 ANSI S12.2-2008, -1995 和 ISO 1996 标准

产品编号:600 000 376

XL2-screen-12-Octave-Spectra

振动测量选件

振动测量选件将 XL2 音频与声学分析仪变为专业的振动测试仪,能测量全频带和 1/3 倍频程等分辨率的数据。它在 0.8 Hz 到 2.5 kHz 范围内以兼容标准计权的滤波器测量振动加速度,速度和位移。详细的数据和音频记录帮您实现全面的评估和报告。此外,XL2 振动测试仪还标配 FFT 分析和示波器功能。FFT 频率范围从 1 Hz 到 1.69 kHz 可选,允许详细分析测量的振动数据。

频谱公差选件进一步扩展了振动测试仪的性能,包括最大频率 20 kHz 的 FFT 和 0.73 Hz 到 1.36 kHz 之间的 1/12 倍频程分析。它还能记录参考数据从而设定框限,用于品质控制。远程测量选件则让您远程实时获取测量数据到计算机中。我们提供完整的命令集。

振动测量选件需要 XL2 固件版本不低于 V4.02。运行最新型式认证固件即 V3.11 版的 XL2-TA 暂不支持。

产品编号:600 000 436

XL2_Screen_Vibration-Option

远程控制选件

远程测量选件允许您通过 USB 接口直接将 XL2 测量数据实时获取到计算机应用中。选件还能扩展 NTi Audio 相关软件的功能:

  • 对现场活动 - 激活 Projector PRO 软件 的两项额外功能:“声压级大屏显示”以在大尺寸屏幕上显示声压级;“声压级预测”可提示接下来数分钟内的声压级趋势。
  • 对建筑声学 - 让建筑隔声报告软件可获取实时数据。要允许将测得数据导入到建筑隔声报告软件中,还需要建筑隔声选件。

此外,该选件允许在计算机应用中实时获取 XL2 的测量数据,如通过 Excel 或者 LabView。这样,您就能定制自己的测量程序以进行声压级监测或者自动测量。提供的指令集可以通过 USB 接口获取数据。支持以下 XL2 测量功能:

  • 声级计和 1/3 倍频程分析
  • 振动计/CPB
  • FFT 分析
  • RT60 混响时间
  • RMS / THD 音频分析
  • 1/12 倍频程高分辨率实时频谱



产品编号:600 000 375

用户手册

XL2 数据分析处理器选件

数据分析处理器选件允许您将测量数据导入到 XL2 数据分析处理器软件中,这款计算机软件具备强大的数据处理能力,能轻松快速地分析声压级测量数据。

这款软件具有图形化界面,能分析并控制百万级数据点,专门为声学顾问和噪声测量专家打造。它提供便捷的方式查看并管理您的数据,同时快速创建个性化报告。

产品编号:600 000 375

用户手册

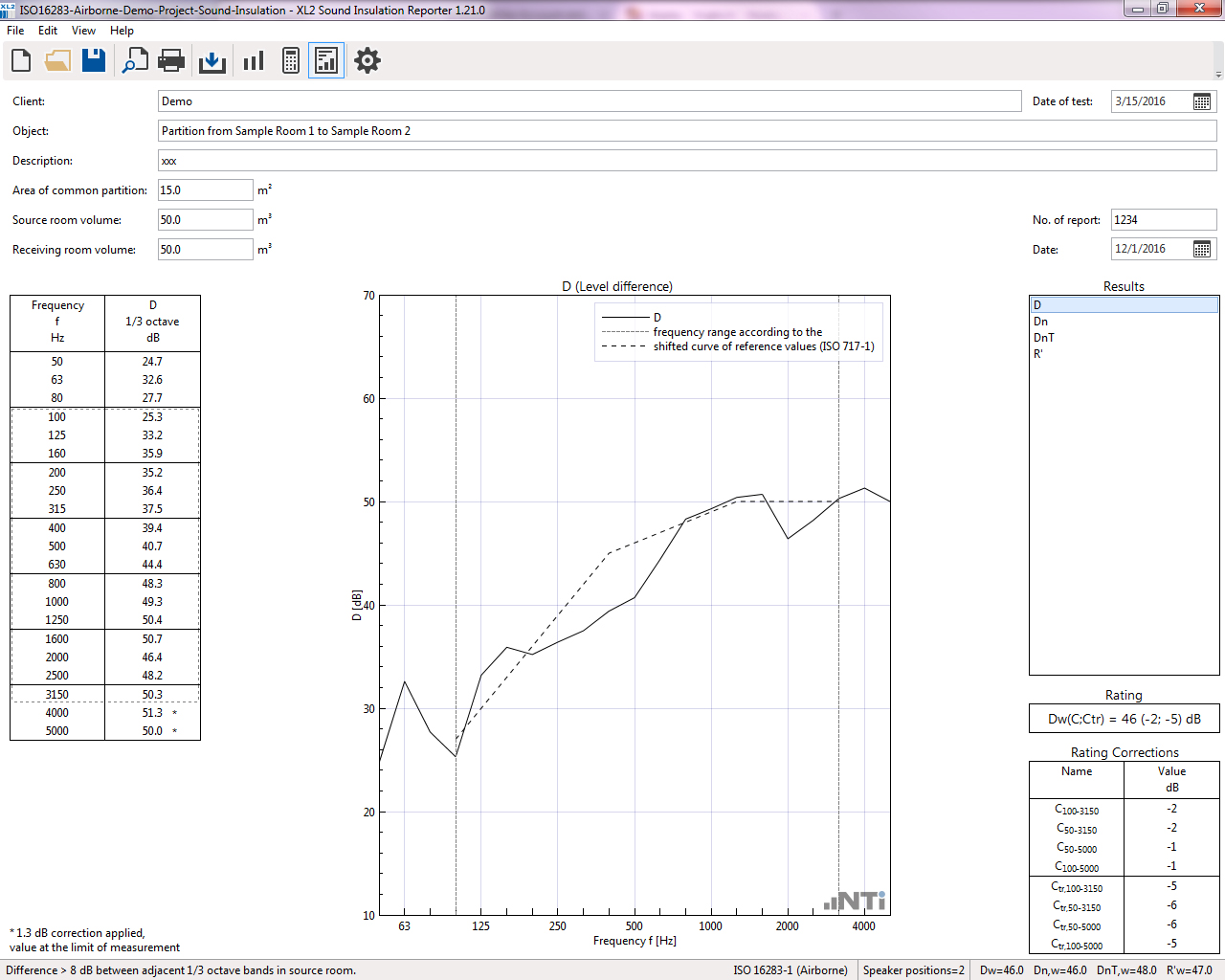

XL2 建筑隔声测量选件

选件允许将测得数据导入到 XL2 建筑隔声报告软件中。

XL2 建筑隔声报告软件中提供关于空气声隔声,撞击声隔声和建筑外墙隔声的所有标准报告。这款强大的工具专为声学顾问设计,通过 XL2 声级计测得的数据,它能快速给出所有测量点的图形结果。

产品编号:

  • XL2 声功率选件:600 000 434
    (永久安装于 XL2 声级计)
  • 声功率报告软件 365:600 000 435
    (年度订阅服务)

XL2 声功率测量选件

声功率测量选件允许您将测量数据导入到 XL2 声功率报告软件中。

XL2 声功率报告软件是一款计算机软件,它提供所有符合 ISO 3744 和 ANSI-ASAS12.54 的标准声功率测量模板。这款功能 全面 的工具专为行业专家设计,它使用 XL2 声级计采集的数据,快速为所有测量位置输出图形化分析结果。

产品编号:

  • XL2 建筑隔声测量选件:600 000 432
    (永久安装于 XL2 声级计)
  • XL2 建筑隔声报告软件 365:600 000 433
    (年度订阅服务)

XL2 投影显示软件(免费软件)

XL2 投影显示软件(Projector PRO)可以将 XL2 的屏幕画面实时通过 USB 显示到 PC 或 MAC 计算机上。用户可以用鼠标和键盘点击电脑上的虚拟键来控制XL2。界面背景色也能根据用户设定的框限显示绿色,橙色或红色提示。

“大屏显示”和“声压级预测”功能大大扩展了 XL2 Projector PRO 在现场音频监测领域的应用。

  • “大屏显示”窗口能以较大尺寸在所连接的计算机上显示声压级。用户可自主选择查看一个,两个或是三个声压级数据。若声压级超限,则屏幕变为橙色预警或红色警报。
  • “声压级预测”则能可视化显示当前测量声压级的历史并预测接下来数分钟内可能达到的声压级。绿色提示声压级非常安全,而红色则敦促您立刻采取行动减低声压。这就让现场工程师可以及时优化乐队的音效,确保观众满意的同时又不会违反法规。

Projector PRO 软件还支持在不打断测量的情况下读取 XL2 数据。即便 XL2 运行时,其整个文件系统均可用。

“大屏显示”和“声压级预测”功能需要在 XL2 中安装远程测量选件。但所有 XL2 注册用户均可免费下载和使用 XL2 Projector PRO 软件。

系统要求:

  • Windows 7, 8, 10 或更高版本
  • Mac OS 10.8 或更高版本

声压级报告生成工具(免费下载)

它可以协助您在完成测量后数分钟内就得到完整的测量报告。只需使用 Microsoft Excel 打开报告生成工具并从 XL2 声级计载入数据。该工具就能获得可用数据,如测量数据,开始时间等,同时生成声压级曲线。整个测量过程都以图表形式显示相关声压级和适用的法规,让您一眼就能看出声压级情况。

(点击图片查看报告范例)

现场音频报告范例

报告图表范例
