混响环境下的无回声测量

FX100 音频分析仪现在支持在回声环境下进行无回声声学测量。即使在不理想的声学环境下,该功能可给出自由场频率响应结果。测试上使用的是一个对数滑频信号。

可编辑时间窗排除不必要的回声

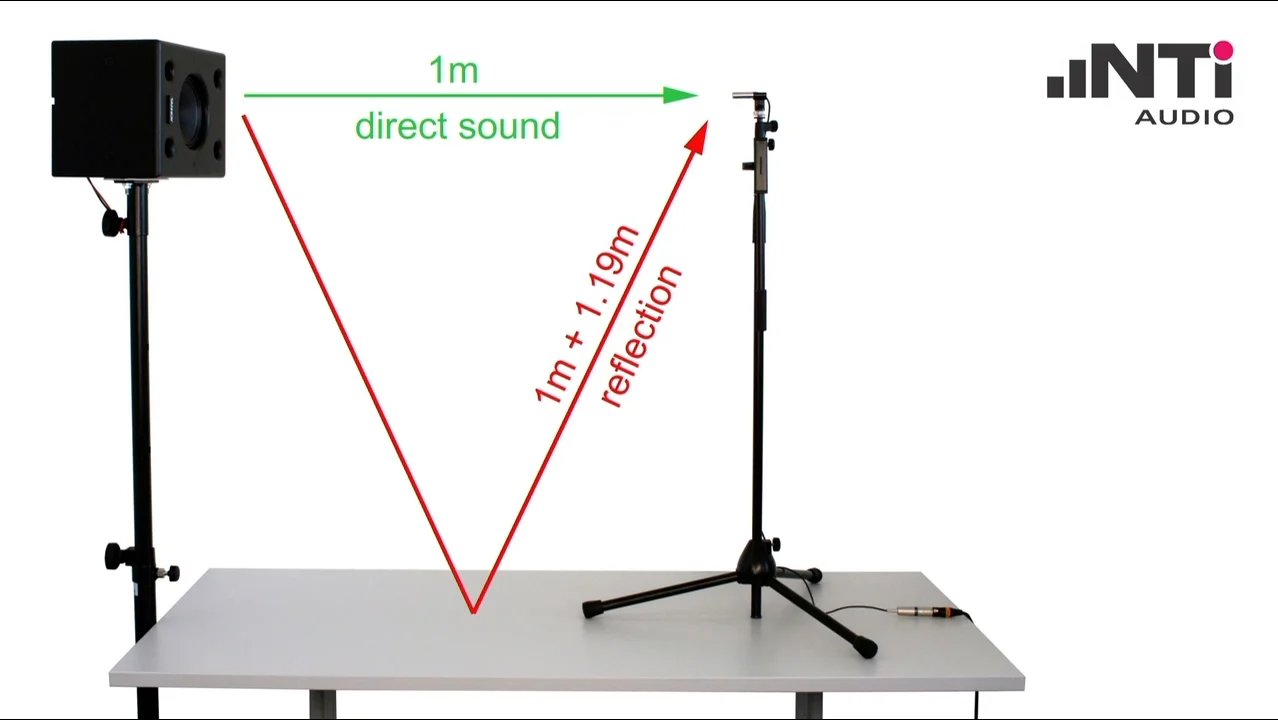

室内的声反射以采用时间窗口的信号处理过程将其自测量结果中排除。在计算机端软件 FX-Control 中,一个方便实用的工具让您看出脉冲响应的反射与能量时间曲线(ETC)显示。时间窗就可以在图形上移到在反射之前,这样只将直达的声音信号送给测量运算系统。可以实时看到时间窗口对频率响应的影响。

应用示例

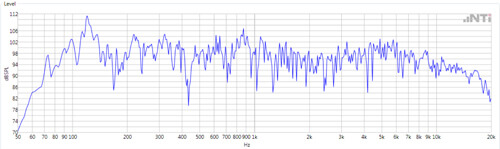

某扬声器的频率响应(测量未排除墙壁和天花板的声反射):

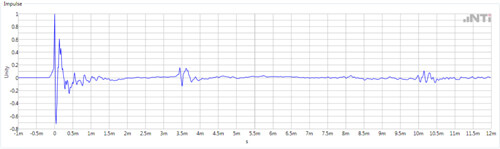

测得脉冲响应:

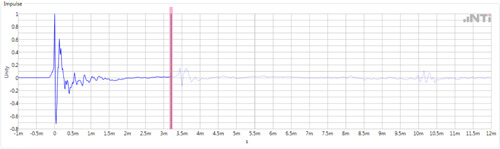

手动排除墙壁和天花板的声反射:

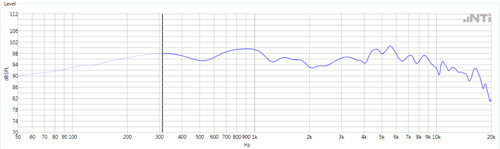

扬声器的真实频率响应结果(没有任何室内声反射):
