阻抗测量

Teaser-Loudspeaker-Impedanz-Measurement-1200-500

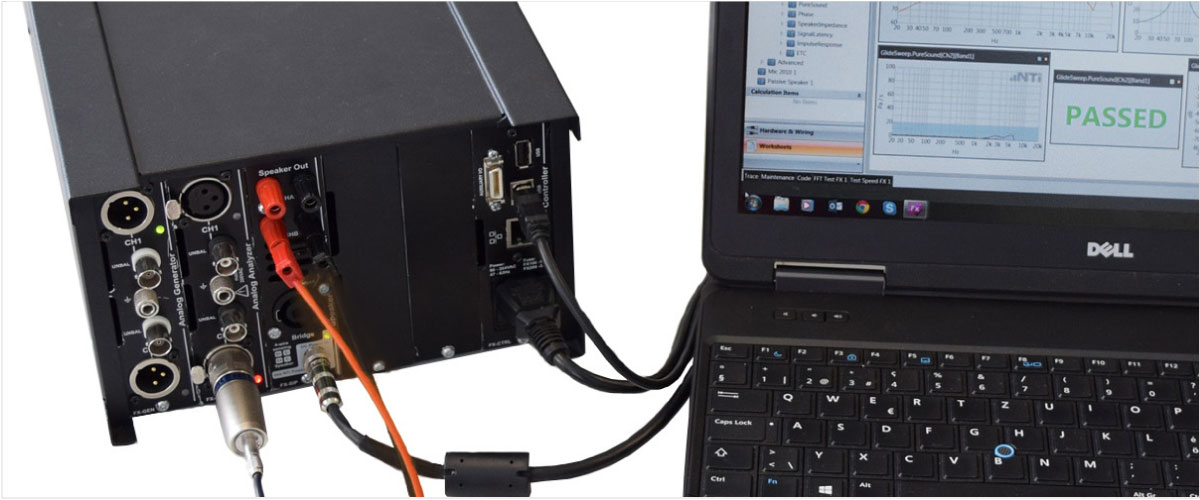

FX100 音频分析仪能够测量几乎所有类型扬声器的阻抗响应。

从手机的微型传声器,到中型扬声器,高音低音单元,和大型扬声器阵列及 70 V / 100 V 分布式扬声器系统。

特性

  • 快速测试
  • 共振频率检测
  • T/S 参数测量

扬声器阻抗测试

测试由一个对数扫描的滑频信号激发。该技术确保了快速而精确的测量结果。内置功放的 FX-SIP 模块让接线变得极其简单。为了排除如线缆阻抗这种系统性测量错误,我们还提供了具备感测线的四线连接线。

FX100-Impedance-Test-Setup-400px

测量参数

除了阻抗响应,系统也能计算或测量一系列衍生或独立的参数。因此,仅需一个测试周期就能获取待测体(DUT)完整的电气特性。

  • 共振频率
  • Thiele/Small 参数
  • 直流阻抗

常规(小阻抗)扬声器

小功率或中等功率的设备(手机传声器,消费级音频设备,多媒体和汽车音响等)只需 FX-SIP 模块即可测量。除了阻抗测量功能,它还内置了功放,是极为紧凑而易用的解决方案。FX-SIP 模块适用于最大 30 W 2 Ω 或 4 Ω,或者 20 W 8 Ω 的扬声器。

大功率的扬声器(如专业音频,HiFi 扬声器)则需要 FX-SIH 模块,其可测试从 1 W 到 >1 kW 的扬声器。FX-SIH 需要系统中搭配额外的功放。

中型扬声器的阻抗响应示例:

FX-screen-impedance-loudspeaker

70 V /100 V 扬声器

配合 100 V RT-IB 阻抗盒,FX100 可以测量 70 V / 100 V 分布式扬声器系统的阻抗响应。

  • 用于最大 30 kΩ 额定阻抗的扬声器
  • 可选分流电阻:1 Ω,20 Ω 或 400 Ω
  • 阻抗响应
  • 共振频率
  • 共振频率点阻抗

100 V 扬声器阻抗响应示例:

FX-screen-impedance-loudspeaker-100V

配置信息

FX100-Audio-Analyzer-200px

FX100 音频分析仪

Flexus FX100 音频分析仪(双通道)
包含 FX-Control 软件

  • FX-SIP 模块用于 < 30 W 扬声器
  • FX-SIH 模块用于 > 30 W 扬声器
  • 100 V RT-IB 阻抗盒
