NL1 声源定位仪
精准检测声源方位
- 紧凑机身，全天候运行
- 集成 XL3 生态
- 智能质量指标 Q/ΔPI，确保数据可信度
停止猜测，精准锁定 – NL1 声源定位仪让每一个噪声源都无所遁形。

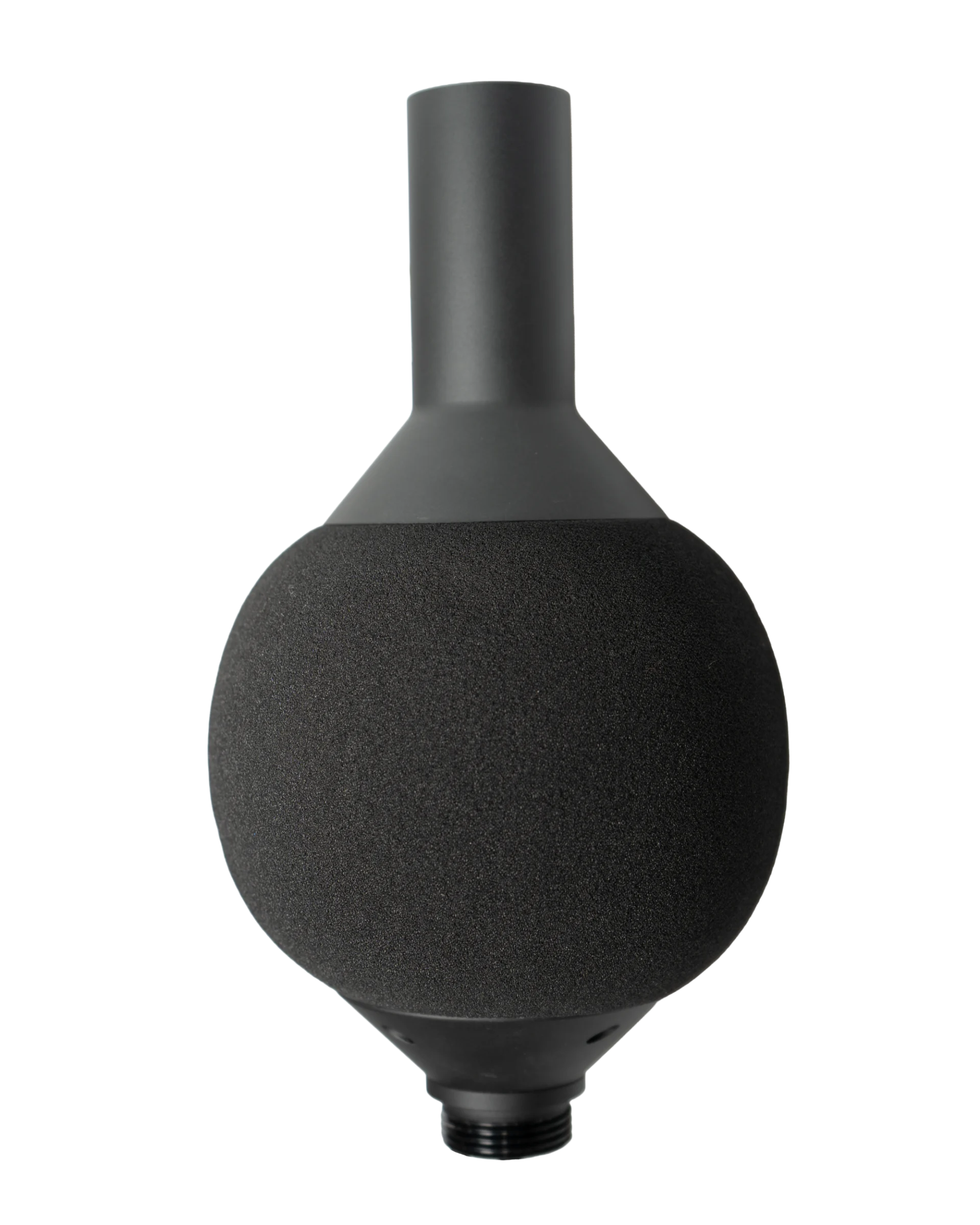

NL1 声源定位仪是一款专为户外应用设计的 3D 声强传感器，能够在多方向噪声并存的环境中，智能识别噪声来源方向。

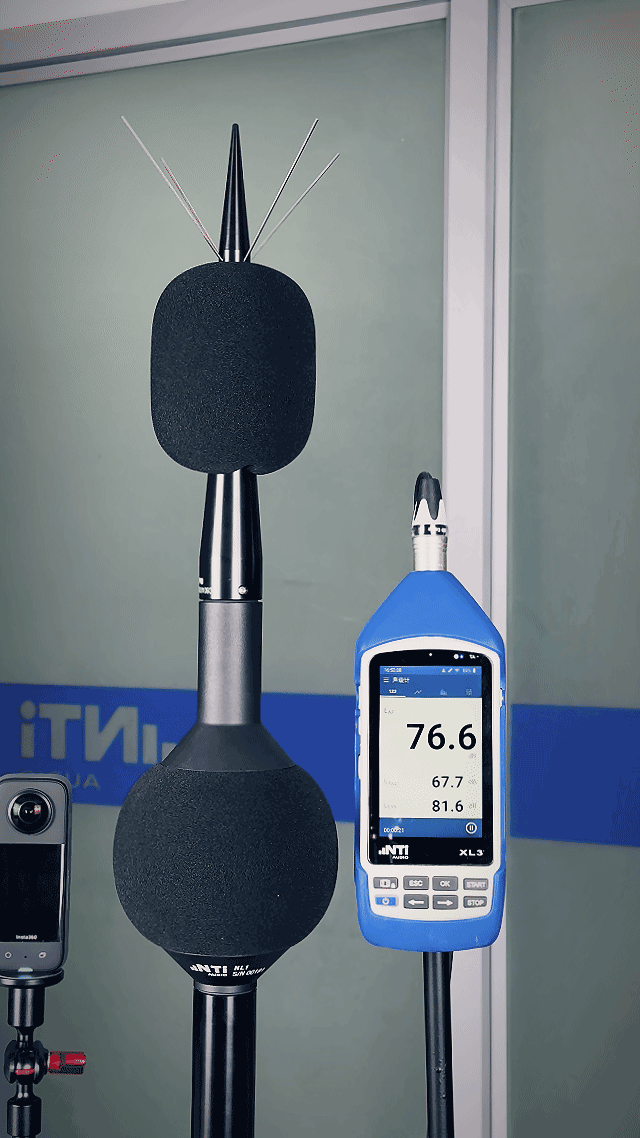

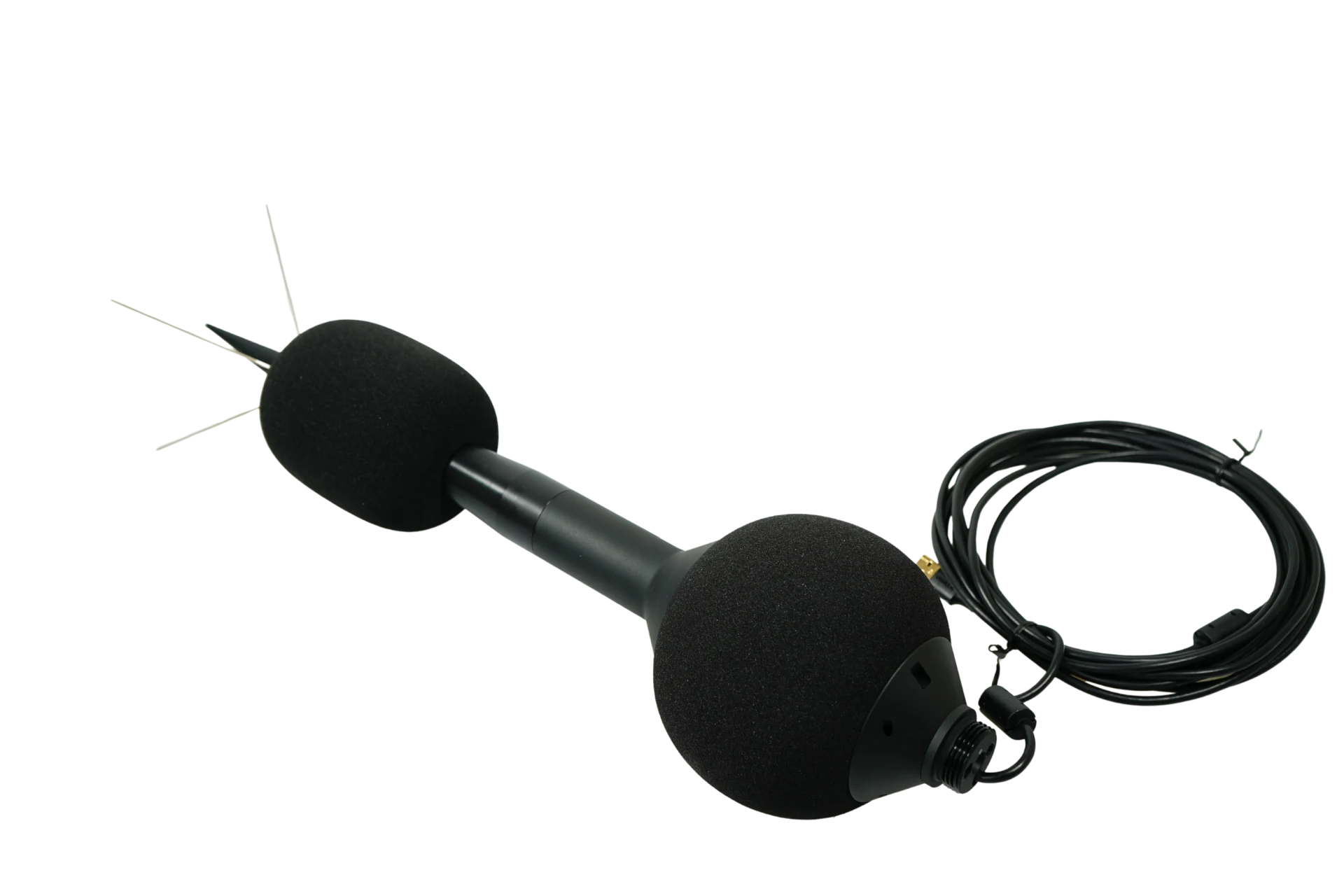

它可以便捷地安装在户外量测麦克风正下方，并与 XL3 声级计连接使用，精准识别主导噪声源的波达方向（Direction of Arrival，DOA）。作为一款紧凑的传感器，NL1 提供可靠的噪声方向性分析能力，特别适用于需聚焦特定方向噪声源的专业测量任务。
特性
常见应用场景包括：
- 声学调查与研究
- 噪声控制成果评估
- 环境噪声监测
- 建筑、道路、航空和工业等噪声监测
可信的结果
现实中的噪声测量经常受到反射声和其它杂乱声源的干扰。为了判断每个结果的可靠性，NL1 的每个测量结果都包含一个声强因子（ΔPI）。
ΔPI 显示了声向结果的可信度。这个值越低，结果越可靠，这个值较大时则可能结果受反射声和其它声源的影响较大。
当声场纯净且明确时，ΔPI 接近于 0，结果完全可靠。当反射声和其它声源增大，ΔPI 随之增大，表明结果可信度降低。
只有符合 ΔPI 标准的测量值才会用于方向分析。这样可以在后处理中实现自动过滤，并获得有说服力且可靠的结果。
V12 空间矢量矩阵

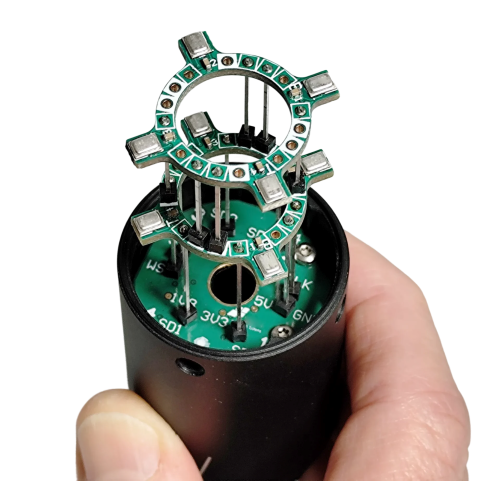

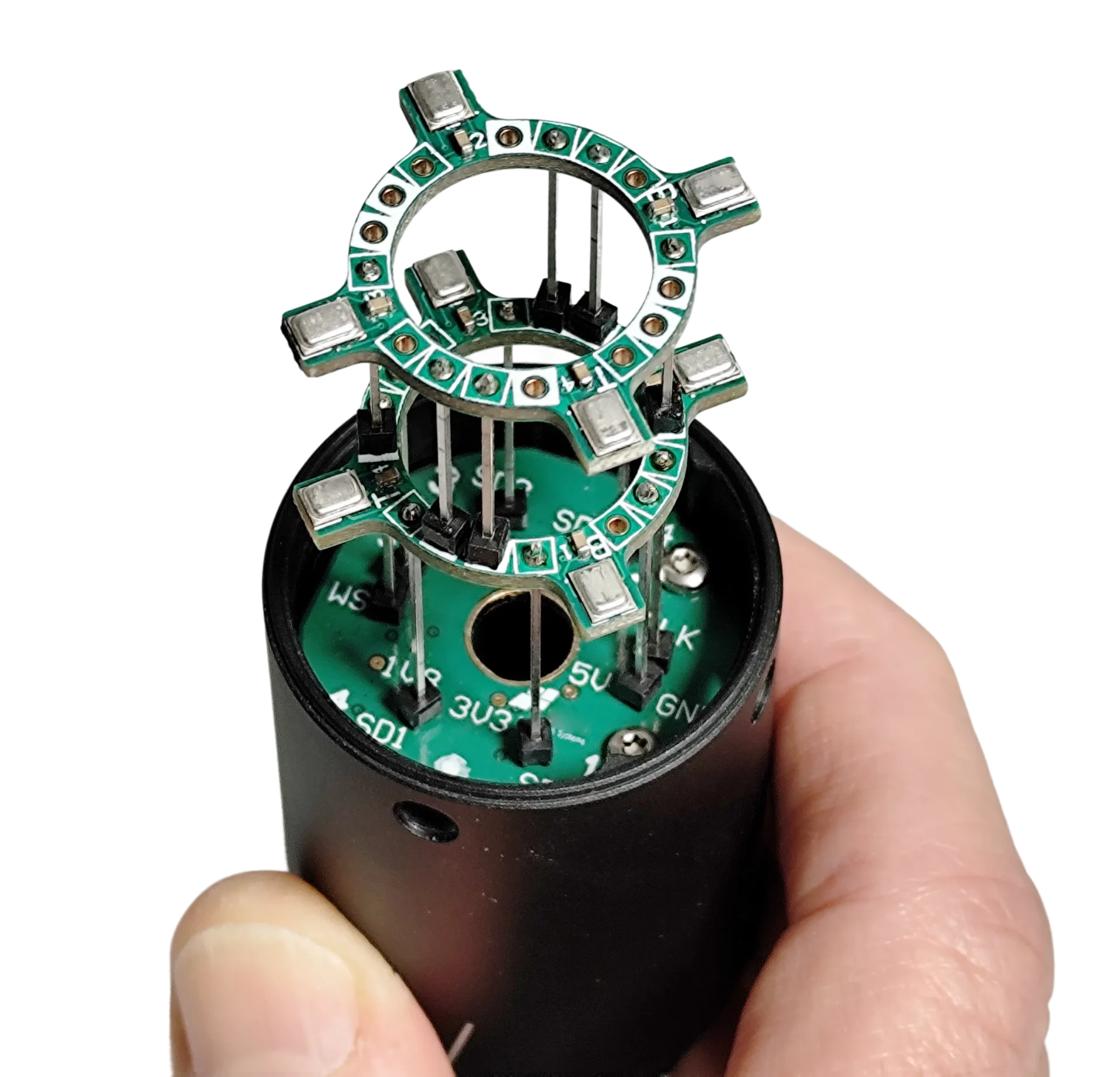

NL1 声源定位仪内置了 8 只精密 MEMS 传声器，在 2 cm 见方的空间内构建了 12 个声强矢量。凭借独一无二的环绕式 3D 声强架构和完整算法， NL1 的空间矢量矩阵能够实时精准锁定主导声源，测量 63 Hz - 4 kHz 范围内的 A 计权倍频程频谱。
通过测量“能流方向”（矢量）。NL1 利用声强矢量特性，精准剥离背景干扰。它同时测量：
- 方位角（Azimuth，如指南针指明方向）
- 俯仰角（Elevation，声源高度）
测量提示
要获得最佳结果：
- 远离反射面（推荐距离 ≥ 5m）；
- 安装在足够的高度以避免地面反射；
- 尽可能将仪器放置在相关声源之间。

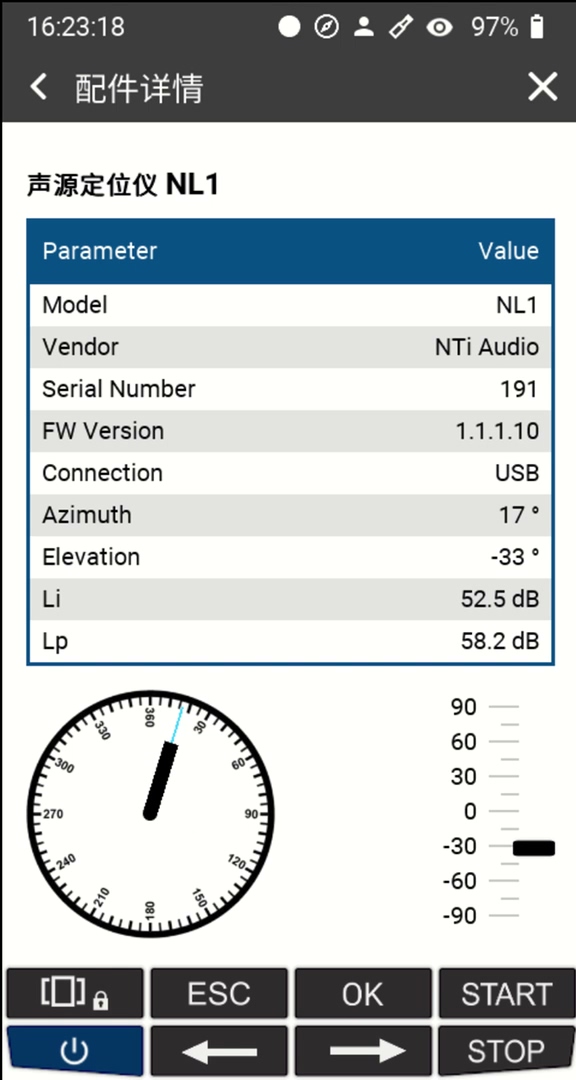

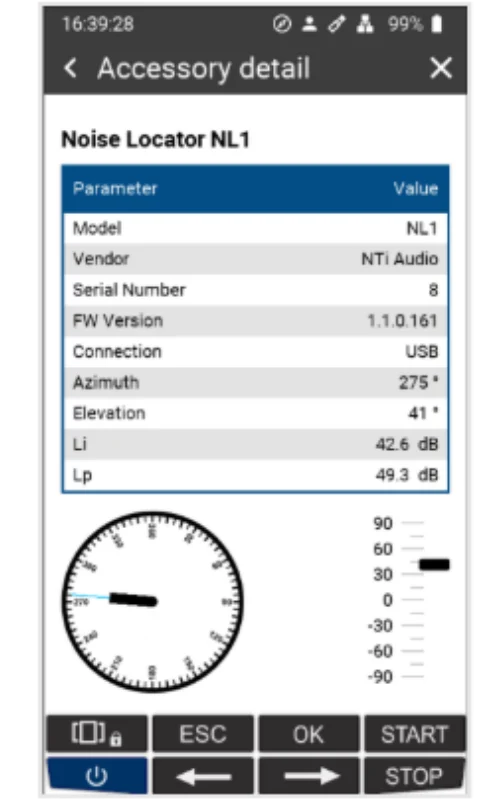

XL3 实时结果显示
NL1 通过一根 USB 线直接和 XL3 声级计连接：
- 同时供电和传输数据；
- 同时记录方位信息和噪声数据；
- 可通过 XL3 推流 API 实时获取结果。
（点击放大图片）

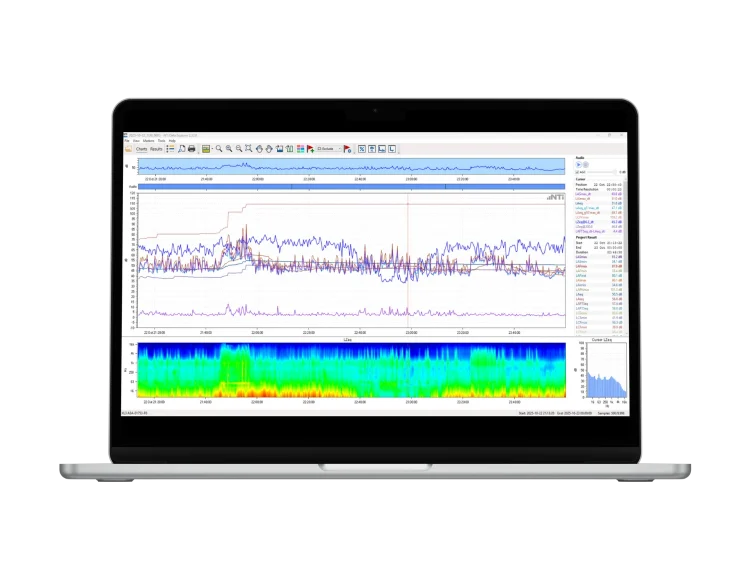

计算机分析软件

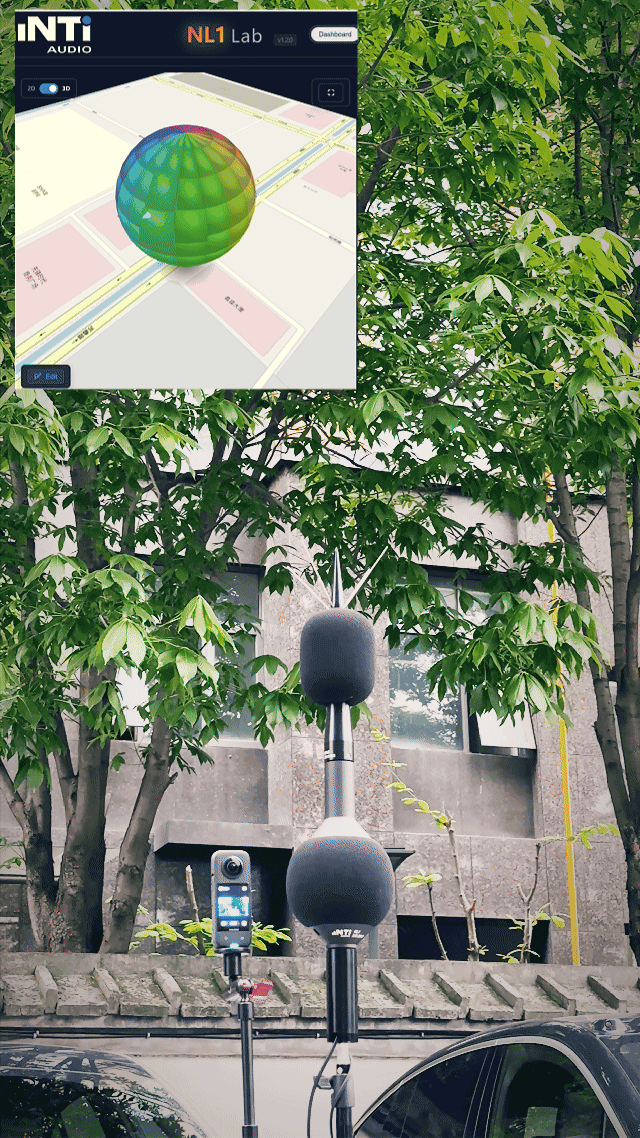

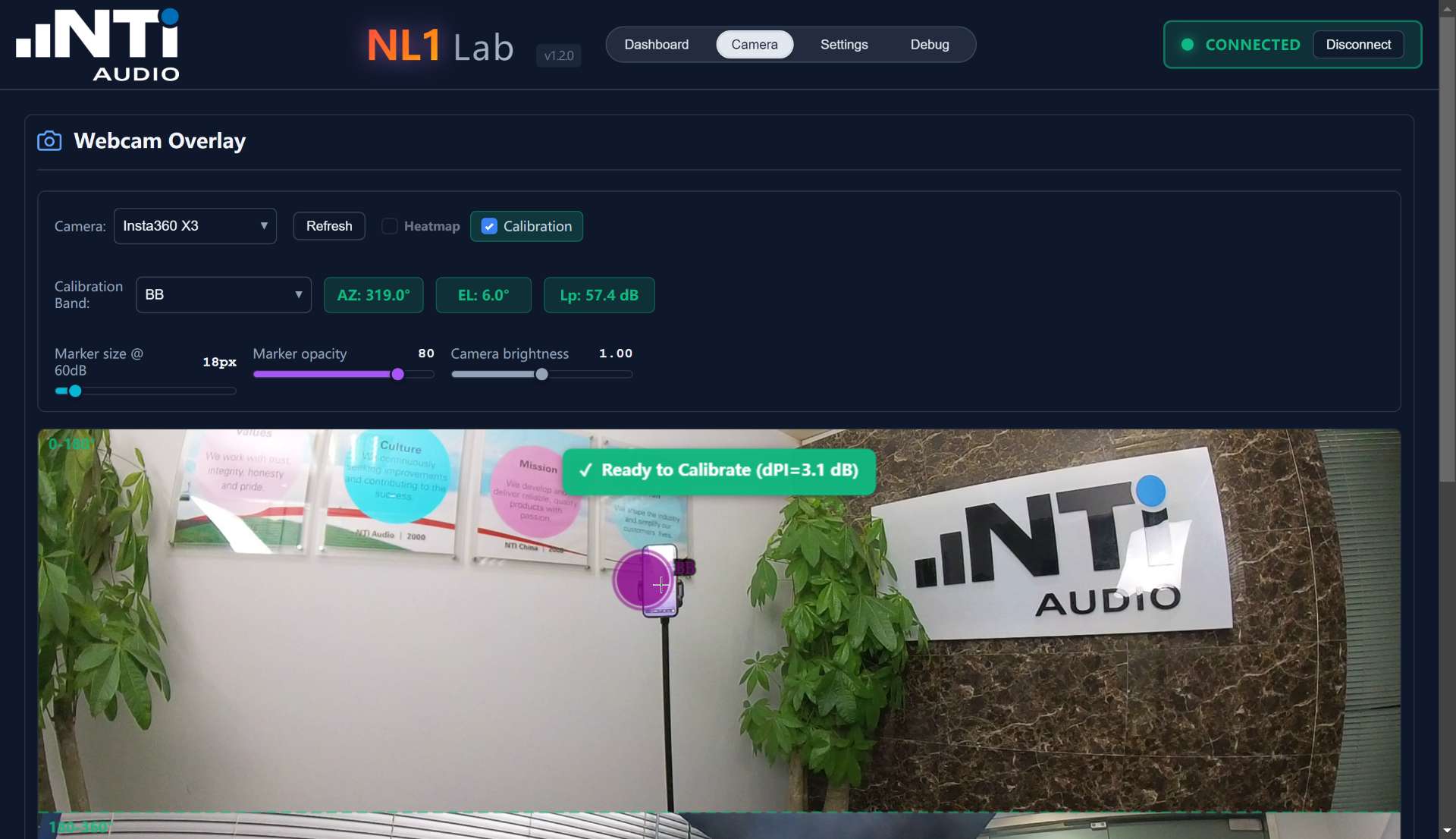

NL1 Lab - 展示 NL1 强大性能的声学可视化软件。
噪声监测和分析工具

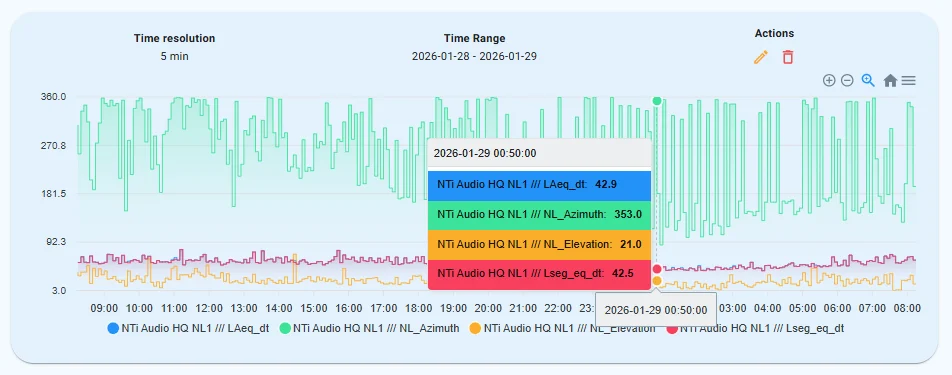

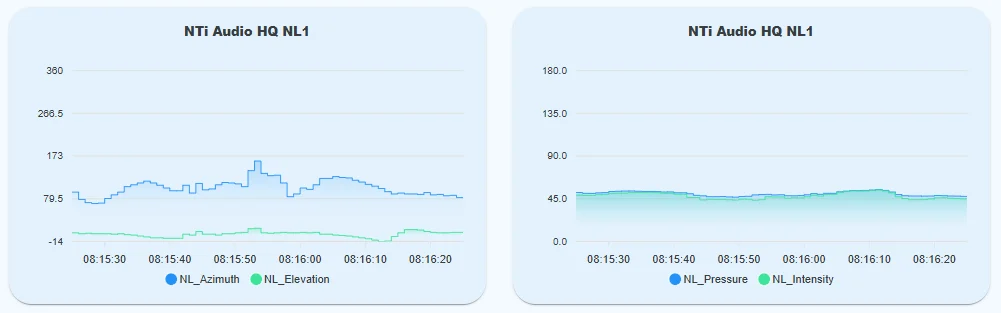

NL1 更可以与实时噪声在线监测平台 MeasurEye 和强大的数据分析处理器软件配合，监测声源方向或生成基于方向的标记。
关键技术指标
- 频率范围： 63 Hz – 4 kHz（方位角/俯仰角定位）；20 Hz – 20 kHz（声压级/频谱测量）
- 响应速度： 支持 100 ms 或 1 s 分辨率，精准捕捉声学动态
- 动态范围： 25 – 125 dB（声源定位）；17 – 138 dB（声压级/频谱测量）
- 功耗供电： 由 XL3 供电，功耗 ＜ 1 W，无需额外电源
- 生态融合： 原生支持 XL3 与外置摄像头，即插即用，无缝扩展
- 基于声强，而非波束成形或压力矩阵等技术
- 为户外全天候使用优化，强大的防护性能
- 声强因子 ΔPI 通过对比声压和声强显示声源位置结果的可靠性。数值越小结果越可靠。
图集

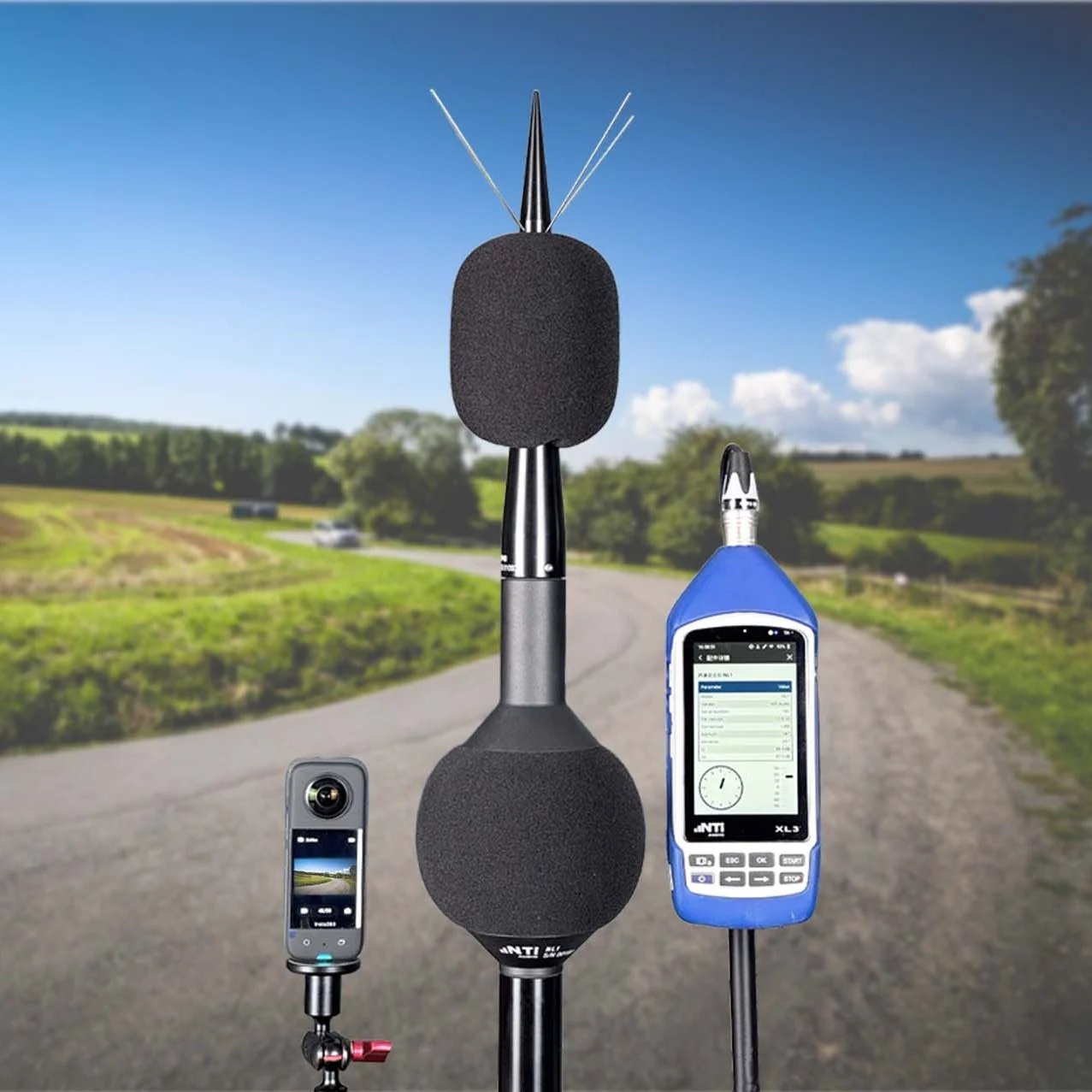

配置信息

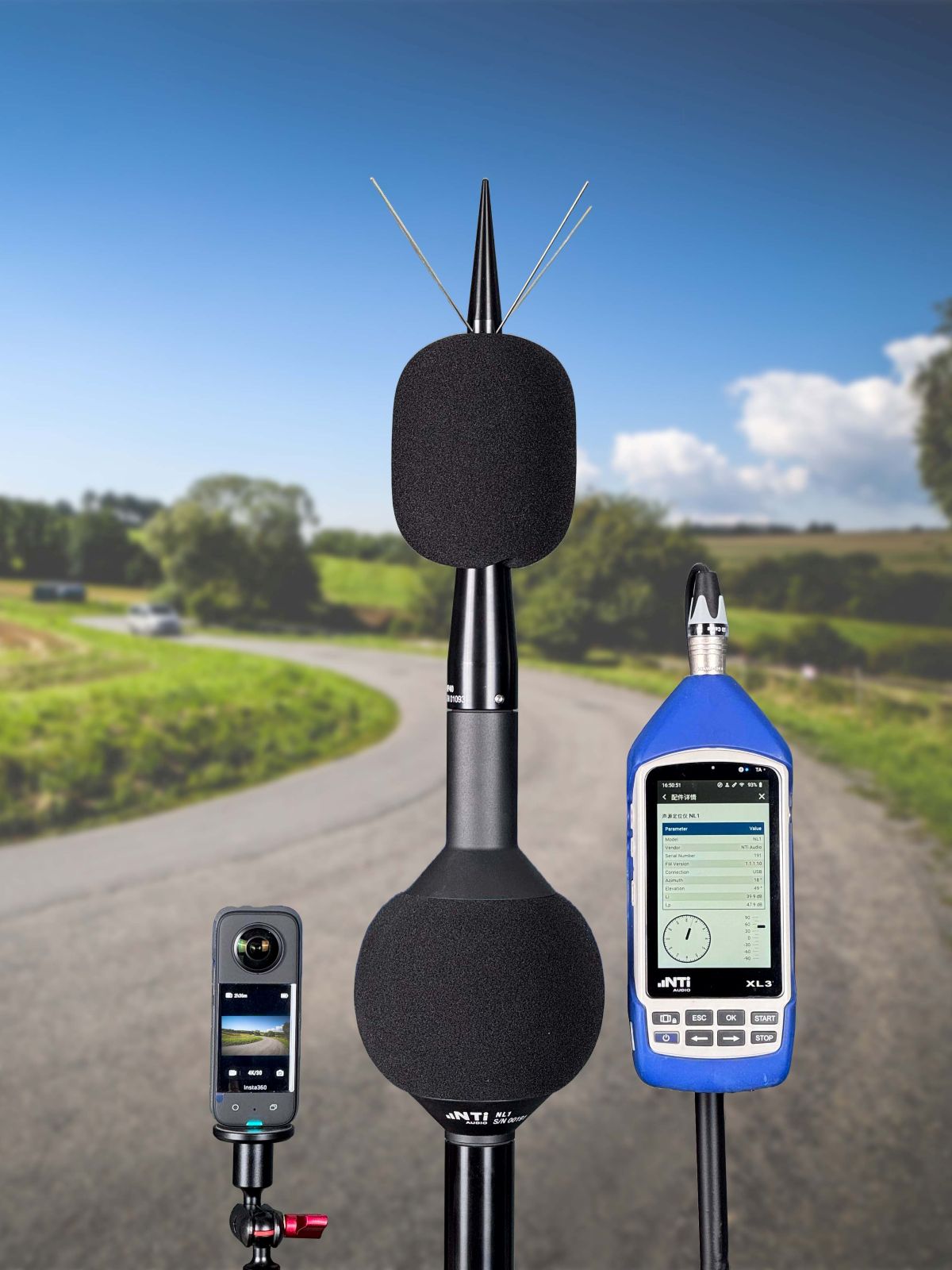

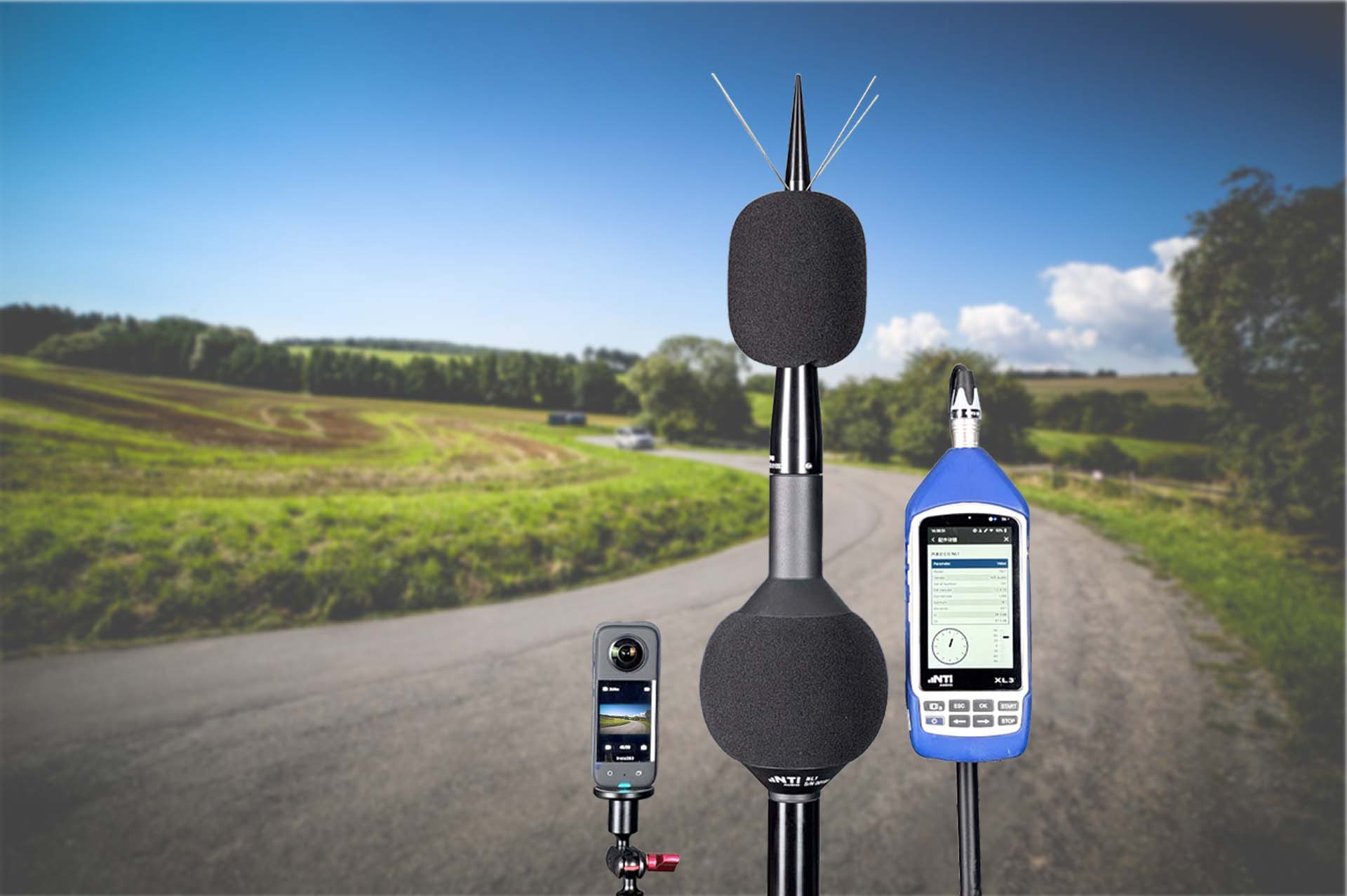

NL1 声源定位仪
- NL1 声源定位传感器
- XL3 声学分析仪
- M2340 1 级量测麦克风
- WP40-90 麦克风全天候户外防护罩
- XL3 噪声测量扩展选件
- XL3 API 接口选件
- 便携式三脚架
- 全景相机
