模块和附件

扬声器测试软件(选件)

FX100 与扬声器测试软件组成了一款具有独特与可靠的缺陷分析能力的全面的测试系统。独特的异音检测分析以百分之百与人耳听音一致。典型的测试周期小于 2 秒。

量测参数:

  • 频率响应
  • 失真 THD,THD+N,k2-k35
  • 阻抗响应
  • 共振频率 f0
  • 声压级 dBSPL
  • 扬声器极性
  • 百分之百与人耳听音一致的摩擦与共振异音检测分析
  • Thiele/Small 参数
  • 直流电阻

麦克风测试软件(选件)

NTi Audio 的麦克风测试系统是多种测试功能的测试解决方案,且只需很短的测试周期。测试系统是基于快速的 FX100 音频分析仪与专用的麦克风生产测试软件 RT- Microphone。它提供许多的量测功能可对麦克风元件或组装后成品作良好品质控制,例如在手机麦克风,话筒或头戴式耳机,MEMS 麦克风。

特点:

  • 精确且可重复的测量
  • 测试界面可选择英文,中文,日文,韩文或德文
  • 短的测试周期时间,典型小于 2 秒
  • 适合研发以及自动化生产线
  • 与切换盒一起使用能对两只以上的麦克风进行顺序的测试
  • 内置幻象电源供应

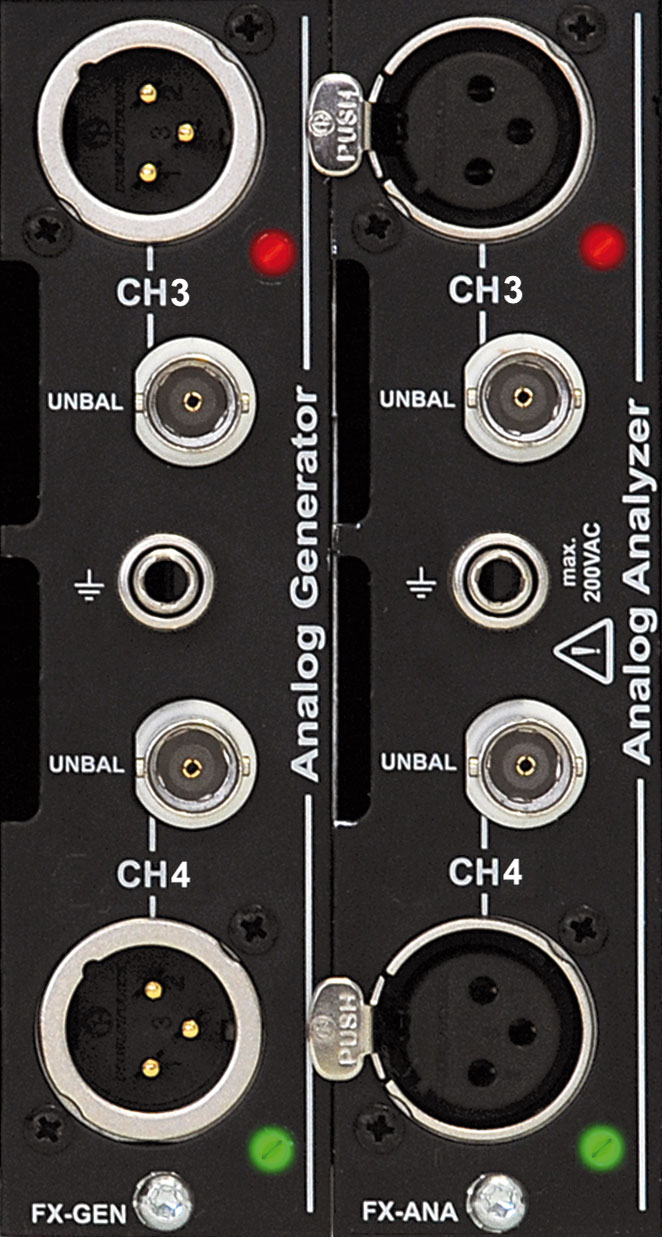

通道数扩展 2 通道 -> 4 通道

扩展 FX100 基本型从 2 通道升级为 4 个独立输入/输出通道。

产品编号:600 060 010

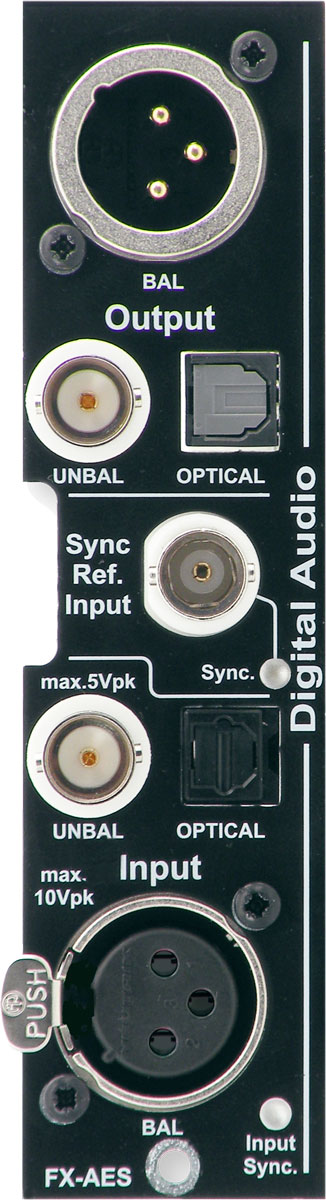

FX-AES 数字音频模块

FX-AES 数字音频模块将 FX100 音频分析仪包含一个数字音频发生器和一个数字音频分析仪通道。同步输入接口允许将发生器时钟与外部参考时钟源进行同步。

接口包含

  • 平衡 XLR(AES-EBU)
  • 非平衡 BNC(S/PDIF)
  • 光缆 TosLink
  • 同步输入(BNC)

产品编号: 600 060 024

产品资料

扬声器阻抗及功放模块 FX-SIP

集成的功放和电流传感器可以完整测试连接的一台或两台扬声器以及阻抗负载(2*10 W 或 1*30 W)。

产品编号:600 060 022

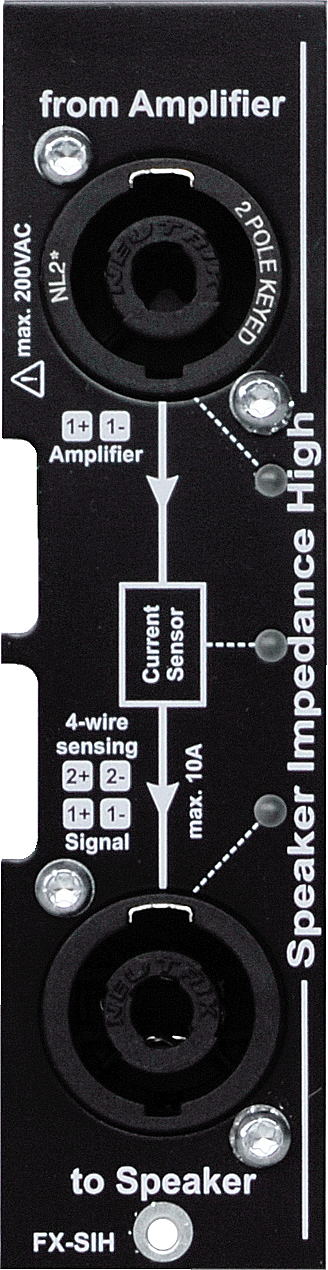

扬声器阻抗测试模组 FX-SIH

可以测试一个扬声器或电阻负载(25 mA 到 10 A)的阻抗响应和电流。

产品编号:600 060 021

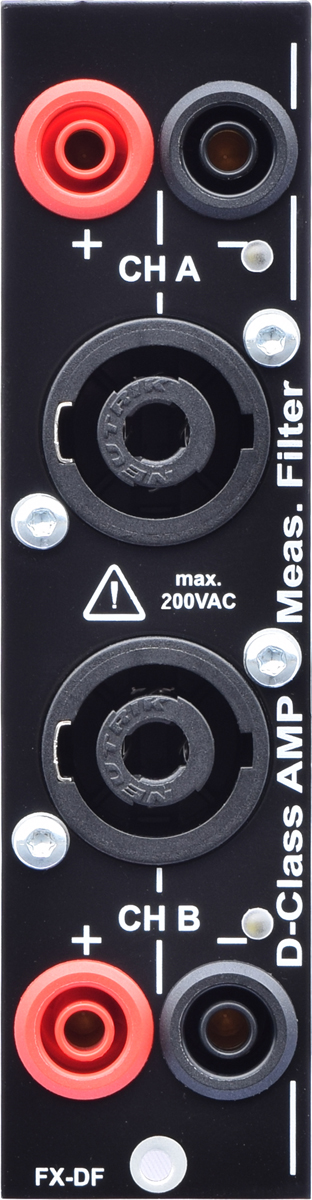

D 类功放测试滤波器 FX-DF

FX-DF 模块包含两个和待测功放输出端相连的模拟滤波器。负载(作为正常工作时的扬声器阻抗)通过香蕉头和测试系统连接。滤波信号经内部自动转接至两个分析通道。

接口

  • 2-脚 SPEAKON 输入接口
  • 香蕉头连接负载

产品编号:600 060 026

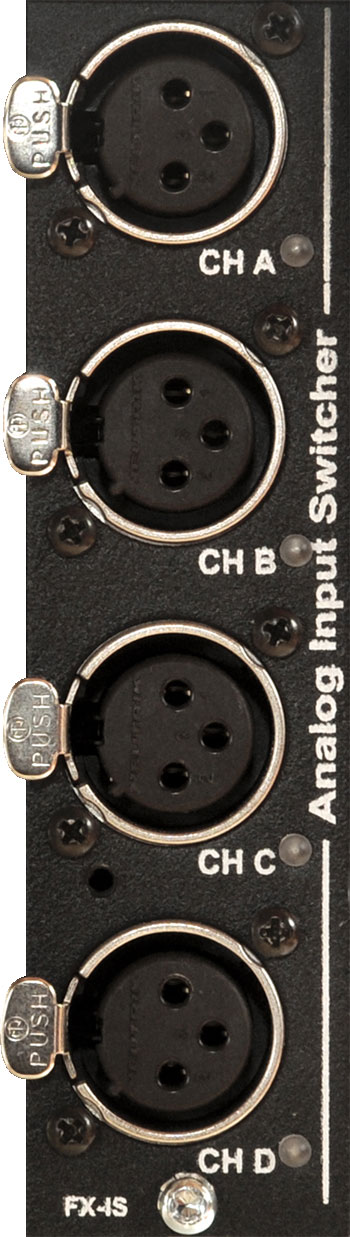

输入切换盒 FX-IS

提供 4 个额外的输入通道,可安装多个输入切换盒模组,最多可达到 14 个输入通道。

产品编号: 600 060 013

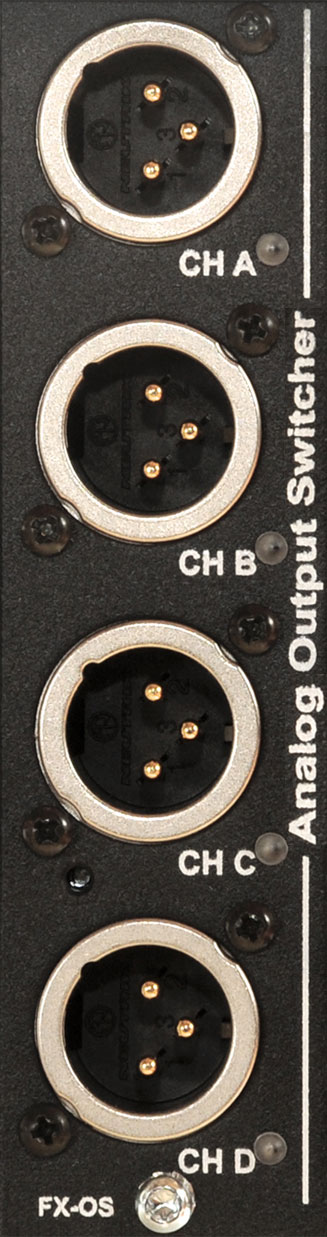

输出切换盒 FX-OS

提供 4个额外的输出通道,可安装多个输出切换盒模组,最多可达到 14 个输出通道。

产品编号: 600 060 016

量测麦克风 M2010 / M2015

NTi-Audio-M2010-Measurement-Microphone

M2010 和 M2015 是高精密的声学量测麦克风,可用于研发、设计实验室、终端测试与服务,特别适合在空间有限的测试箱里使用。

M2010(24 - 145 dBSPL)
产品编号: 600 040 010

M2015(34 - 155 dBSPL)
产品编号: 600 040 015

FX100 机架安装固定支架

Flexus-FX100-Rack-Mounting

将一台或两台 FX100 音频分析仪安装到一个机架上。

机架安装固定支架(一台 FX100)
产品编号: 600 061 005

机架安装固定支架(两台 FX100)
产品编号: 600 061 006

输入切换盒 IS-1002

NTi-Audio-Input-Switcher-IS-1002

IS-1002 是一款技术先进的多功能音频输入切换盒,其包含 10 个输入通道与 2 个输出通道,每个输入通道都可以对麦克风独立供电。在多通道的应用中,支持最多将 8 款输入切换盒连接起来总共有 80 个输入通道可用。

产品编号:600 010 425

产品资料

输出切换盒 OS-0210

NTi-Audio-Output-Switcher-OS-0210

OS-0210 是一款技术先进的多功能音频输出切换盒,其包含 10 个输出通道与 2 个输入通道。在多通道的应用中,支持最多将 8 款输出切换盒连接起来总共有 80 个输出通道可用。

产品编号:600 010 430

产品资料

声学指向性测量转盘 TT01

NTi-Audio-Turntable-TT01

声学指向性测量转盘 TT01 让您可以对麦克风和轻量级扬声器等设备进行指向性测量(极性图)。NTi Audio 测量软件通过 USB 接口控制 TT01,您也可以使用 .NET API 编程来定制自己的应用。

产品编号:600 061 020

产品资料

100V RT-IB 阻抗盒

RT-IB-Impedance-Box

100V 阻抗盒适用于 70/100V 扬声器的阻抗响应和频率响应测试。

产品编号:600 010 395

产品资料

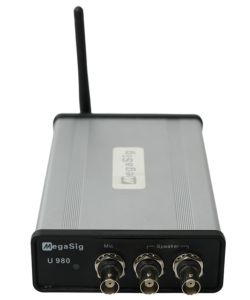

蓝牙测试盒

FX100-Bluetooth-Box

蓝牙测试盒让您能对蓝牙音频设备进行测量。它能对信号进行蓝牙/模拟转换。测试盒通过 USB 接口与计算机连接并由软件控制。

产品编号:600 061 021

产品资料

温湿度传感器

FX100-Environment-Sensor

量测环境的温湿度。测量数据自动集成到测试解决方案中,以密切监控制造过程的稳定性。

产品编号: 600 010 346

产品资料

Flexus 数字 I/O 适配盒

FX100-DIO-Adapter-Box

Flexus 数字 I/O 适配盒允许将 FX100 音频分析仪和外围设备连接,如 PLC 控制板,脚踏开关或指示灯。

Flexus I/O 适配盒产品编号:600 061 017

产品资料

脚踏开关

FX100-Footswitch

Flexus 脚踏开关可以连接 Flexus I/O 适配盒以触发测试。

脚踏开关产品编号:600 061 018

产品资料

指示灯

FX100-Stack-Light

FX100 音频分析仪能通过内置辅助 I/O 接口或 Flexus I/O 适配盒控制外接指示灯。指示灯有三档显示,分别是绿色,橙色和红色。

指示灯产品编号:600 061 019

产品资料

MEMS 麦克风转接盒

FX100-Digital-MEMS-Mic-box

1/2 周期 PDM 接口转换盒可以同时将 8 个数字 MEMS 麦克风的数字输出信号转换成单个通道的模拟音频信号。这个附件适用于 8 个 MEMS 麦克风并行测试应用。

转换盒是由一台电脑经 USB 控制,PDM 接品转换盒提供 0 dBFS 参考输出信号用于校准并直接连到数字 I/O 接口。麦克风的电压是可调的,麦克风的左/右配置由电脑控制,已连接的麦克风会有 LED 指示灯标示。

由于转换盒很小,所以 PDM 转换盒可以安装在靠近待测麦克风的位置,从而缩短了数字连接线的长度,确保测试的可靠度。

产品编号:600 090 000
