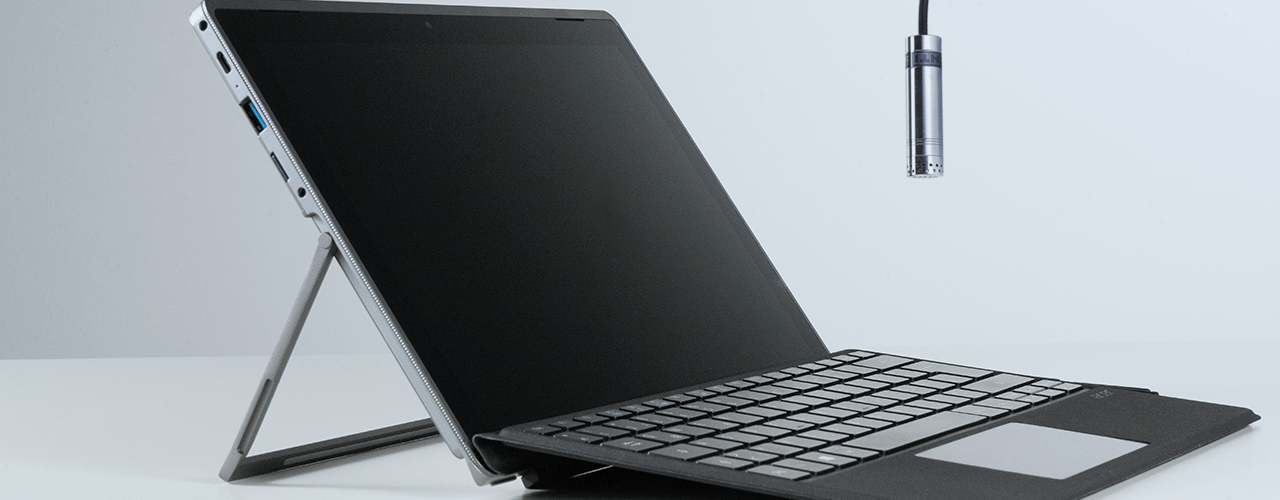

笔记本/平板电脑

laptop-pad

尽管智能手机的性能日益强大,笔记本/平板电脑在移动终端中仍扮演着举足轻重的地位。它的电声性能直接影响用户工作娱乐的体验。

全面的测试项目涵盖了扬声器,麦克风,耳机接口和机械噪音在内的所有电声参数,一站解决电声测试难题。

特性

  • 电声元件完整测试
  • Pure Sound 纯音测试技术
  • 一流的分析仪和参考声源
  • 适用于产线和实验室的一站式解决方案

挑战

虽然意识到品质管控的重要,这类设备成品的电声测试还是让测试工程师们叫苦不堪:

  • 成品没有开放的音频输入接口,音频分析仪难以与测试信号同步;
  • 细小的杂音或电流声对体验影响极大,却很难有效判别;
  • 要保证麦克风测试结果的精确,需使用非常可靠的声源;
  • 产线嘈杂环境对测试结果造成影响;
    ......

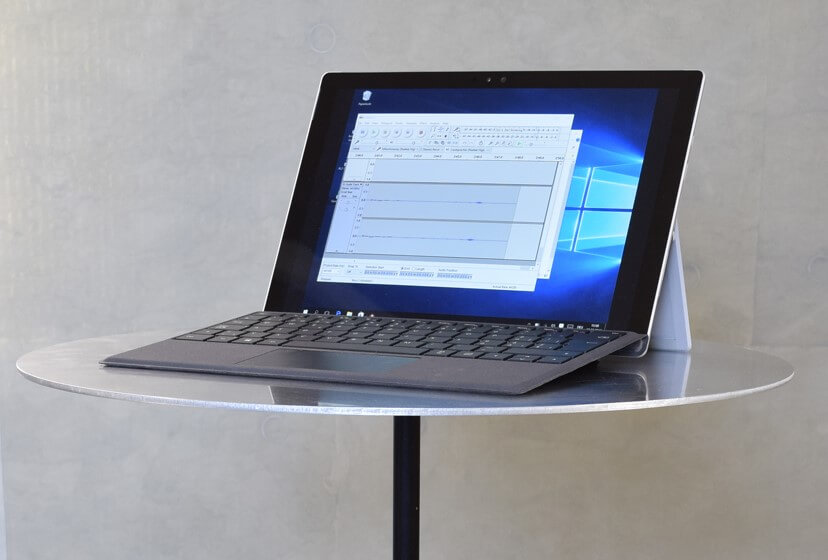

tablet-turntable-setup

方案

没有输入接口?

因为测试信号无法由信号发生器直接输入待测体,分析仪难以知道信号的精确“起点”。

NTi Audio 的工程师们创造性的提出了外部触发的概念,并从技术上完美实现 — 在测试信号中混入一段可被分析仪捕捉的特殊“触发音”,待测体像播放音乐一样直接播放测试信号即可完成整个测量。

听听看:

含触发音的滑频测试信号(Glide Sweep)

传统扫频信号(Step Sweep)

gears2_design_atelier-mendini

细小杂音?

小杂音(异音)的检测是个世界级难题,无数仪器都倒在这座高山脚下。

人们总是认为,检测杂音就需要检测声音能量的变化。先不说细小杂音导致的能量变化极其有限,人耳本身非常敏感且充满主观认知,仪器检测结果根本无法与人耳听音匹配。

究其根本,是人们从最开始就走错了方向— 杂音的本质并非能量发生变化,而是声音的突变。您可以回顾我们往期的异音专题,了解更多内容。

可靠的声源?

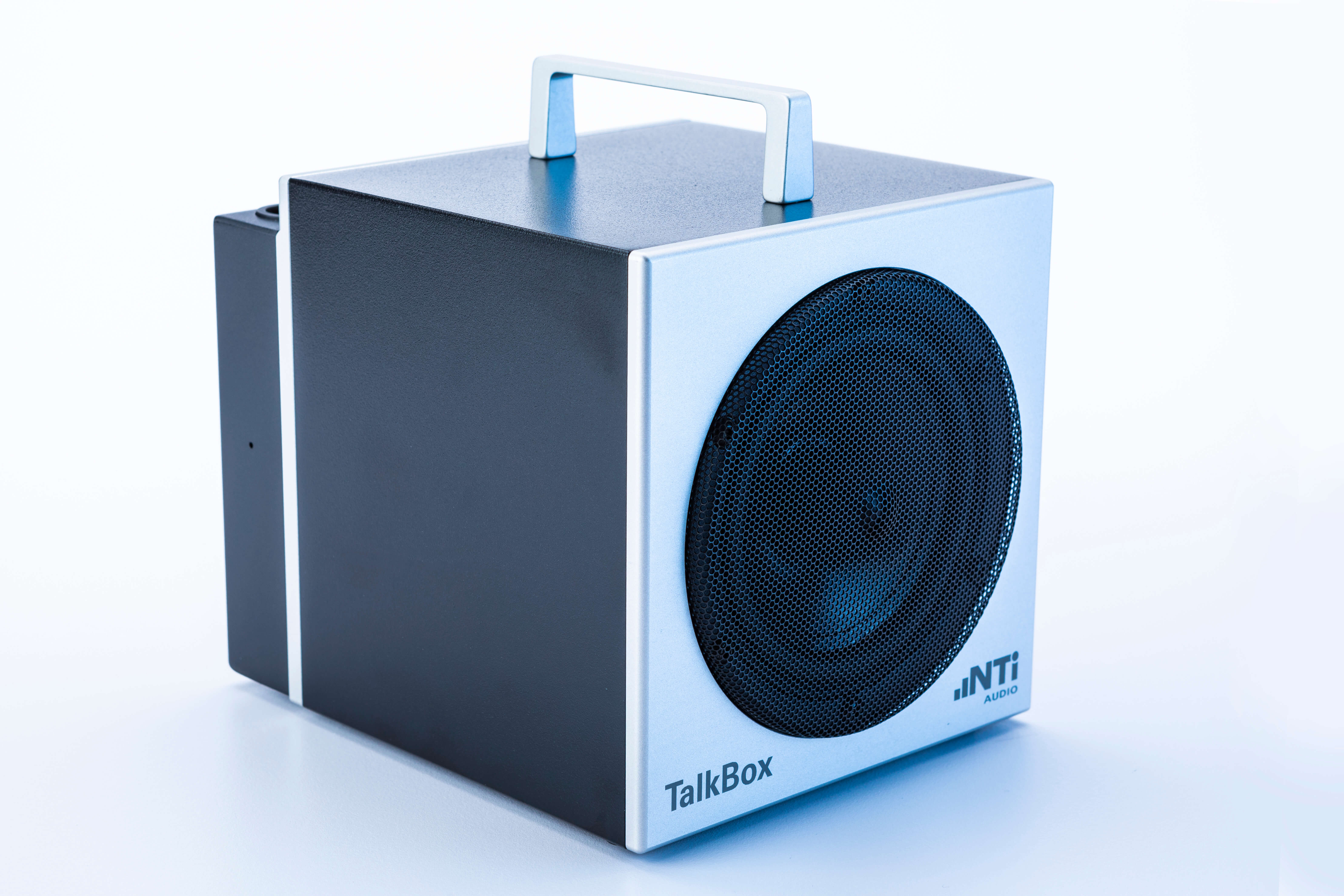

作为领先的仪器制造商,制造好的测试声源正是我们的拿手好戏,Talkbox 声学信号发生器专为这类测试场景打造。

它设计精巧,输出恒定可靠,任何人见到它都不吝溢美之词。

嘈杂环境?

应对产线环境需从两方面入手。

测试系统需具备良好的抗干扰能力,能对突发噪声做出有效反应;

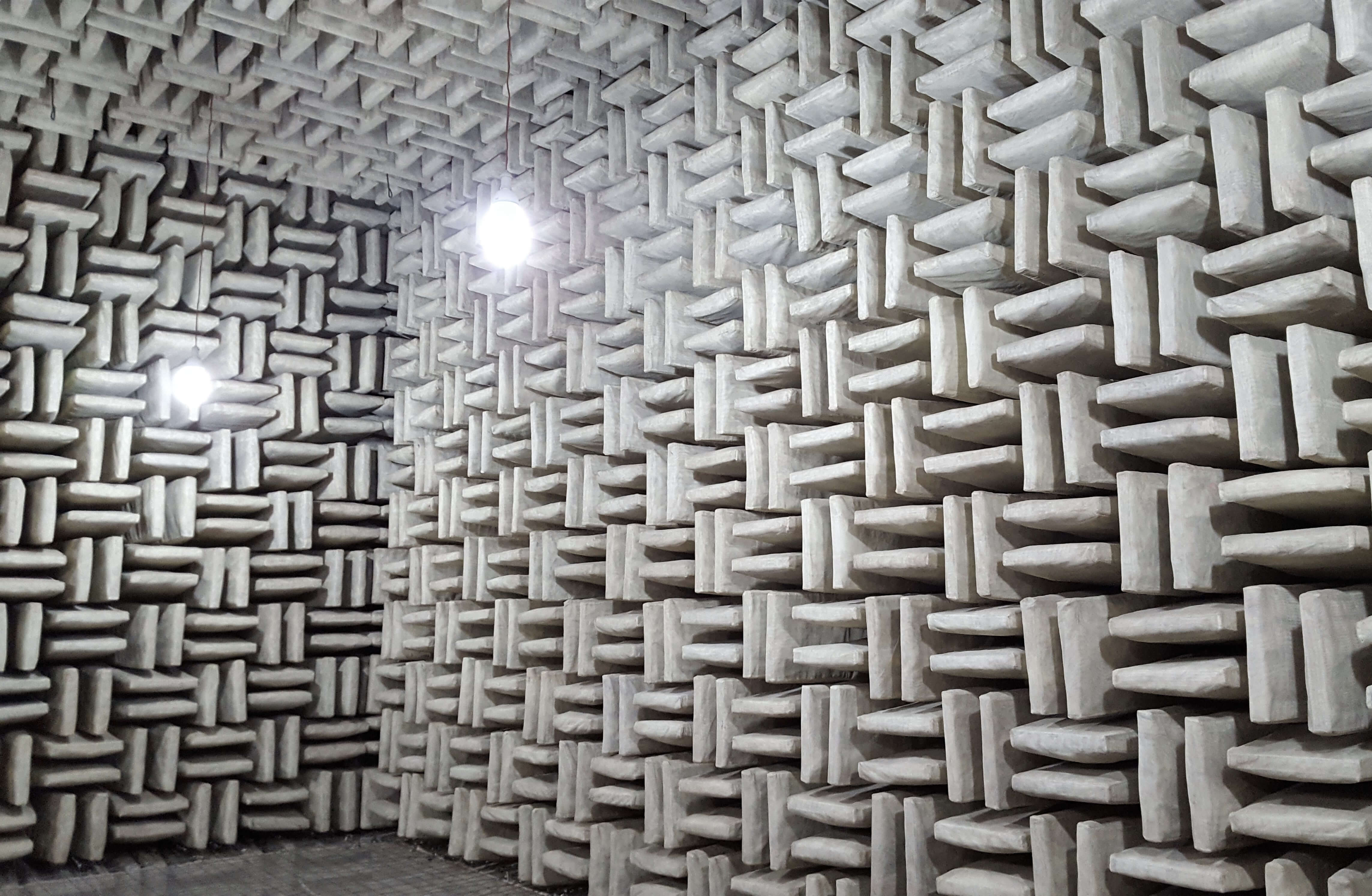

更重要的是 — 打造性能优异的消声箱或消声室。

测什么?

凡是能发出声音的元件都不应放过!

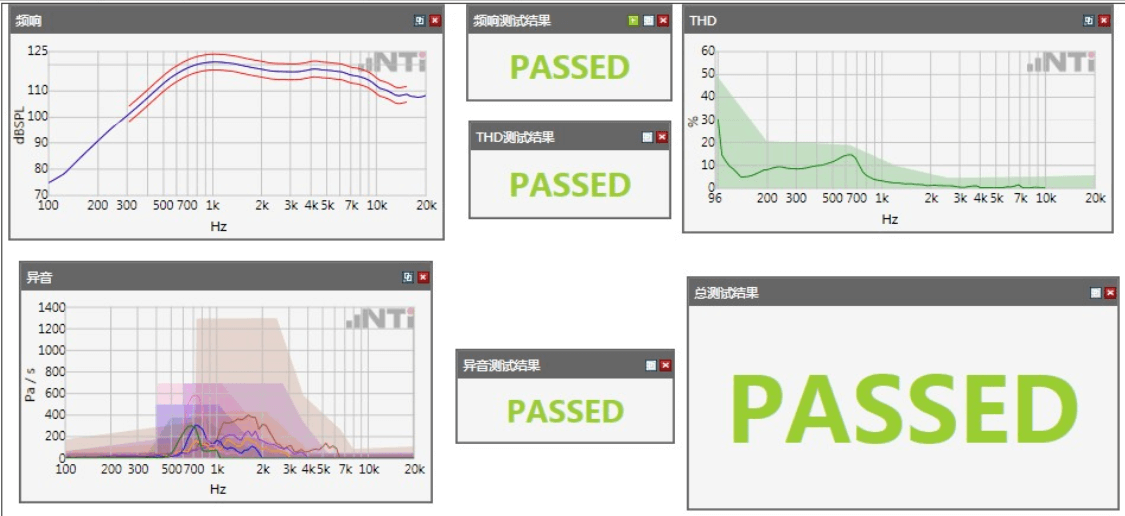

扬声器

频率响应,失真,Rubb&Buzz 异音

麦克风

频率响应,失真,信噪比,灵敏度

laptop-mic-passed

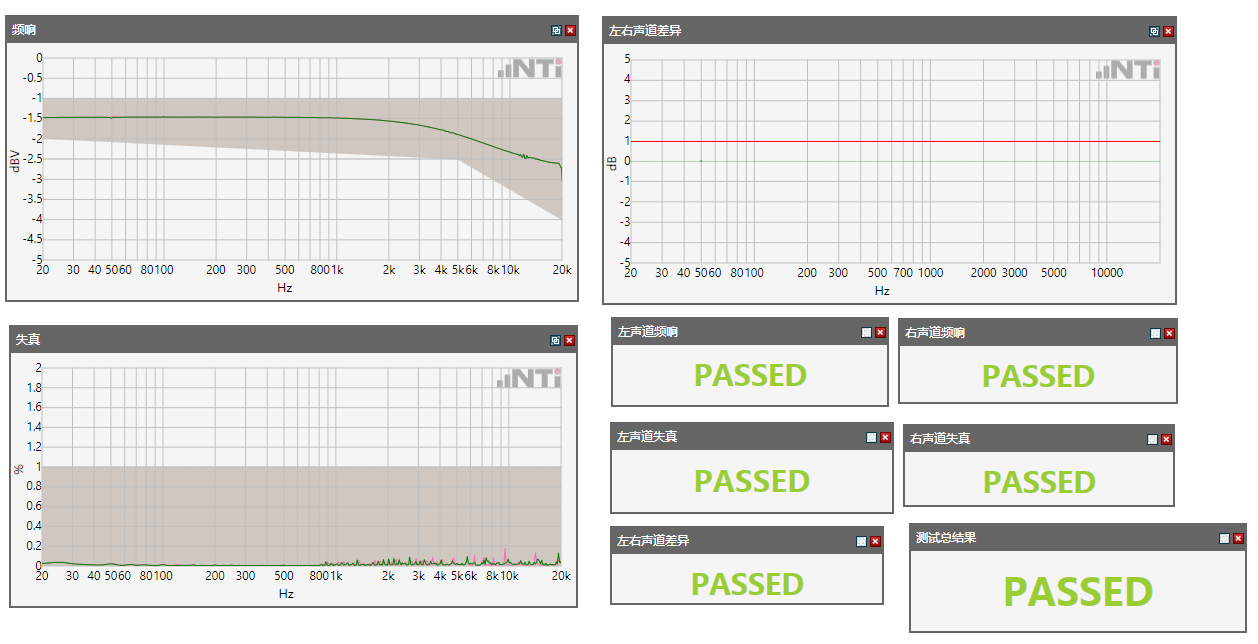

耳机接口

频率响应,失真,声道差异

laptop-jack-passed

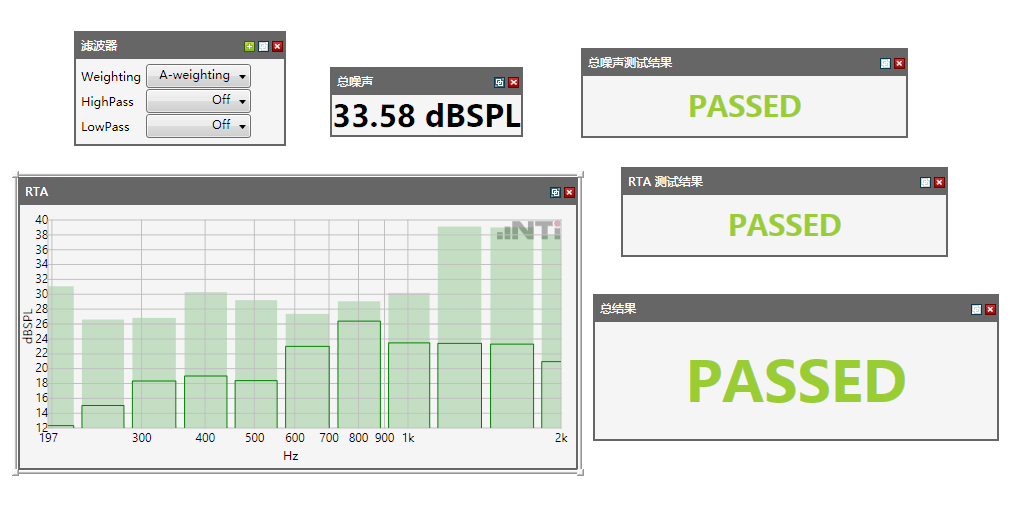

机械噪音

机械硬盘、散热风扇声压级和杂音等

进阶测试

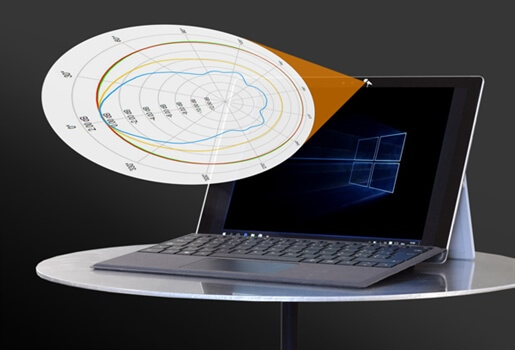

扬声器、麦克风的指向性

视频课程:现代无输入音频设备的声学评估挑战

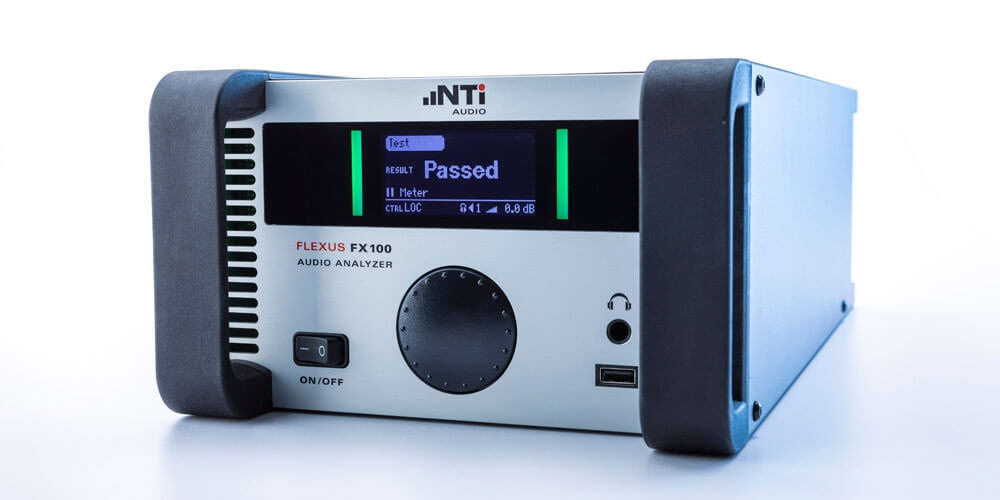

FX100 音频分析仪

FLEXUS FX100 音频分析仪是用于研发,实验室,服务以及生产线的理想工具。它是进行精确音频和声学测试的不二之选。强大的板载 DSP 与先进的计算算法,确保了快速实时地获取所有量测结果。

这款一流的分析仪具有领先级别的测量精度,模块化的硬件设计为功能扩展提供了无限可能 - 不同功能的模块可以精确匹配不同应用。

解决方案一览

配置信息

FX100-Audio-Analyzer-200px

笔记本/平板电脑测试系统

包含

  • Flexus FX100 音频分析仪
  • 量测麦克风 M2010
  • TalkBox 声学信号发生器

可选

  • 声学指向性测试转盘
