阻抗计

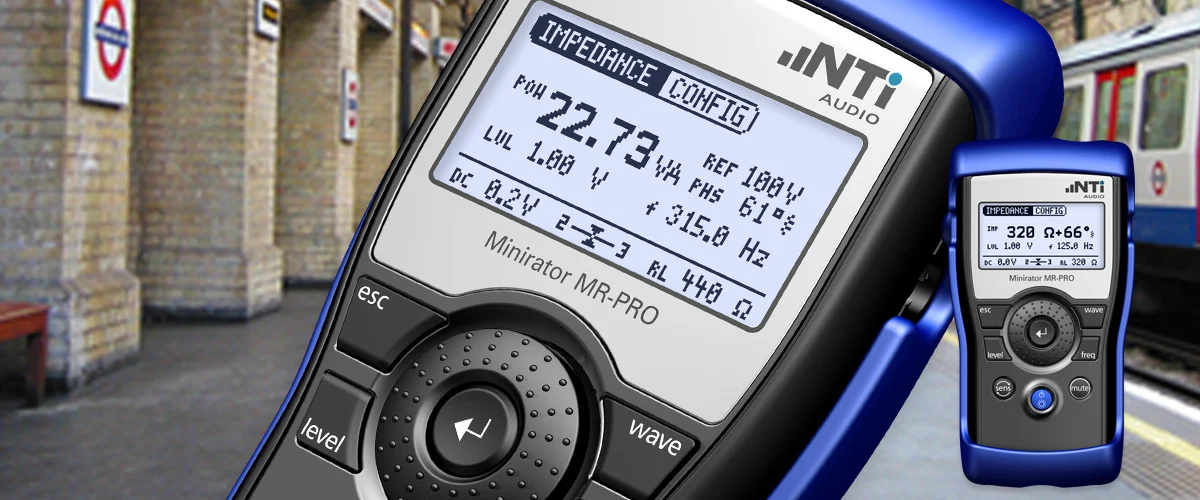

Teaser-Impedance-Meter-1200-500

MR-PRO 可测量分布式扬声器系统的阻抗和功率。确认如连接错误,不正确的抽头连接或短路等问题。使用 70V/100V 保护适配器以便安全操作。

特性

  • 功率和阻抗测量
  • 70/100 V 分布式系统安装
  • 调试和维护

MR-PRO 阻抗测量

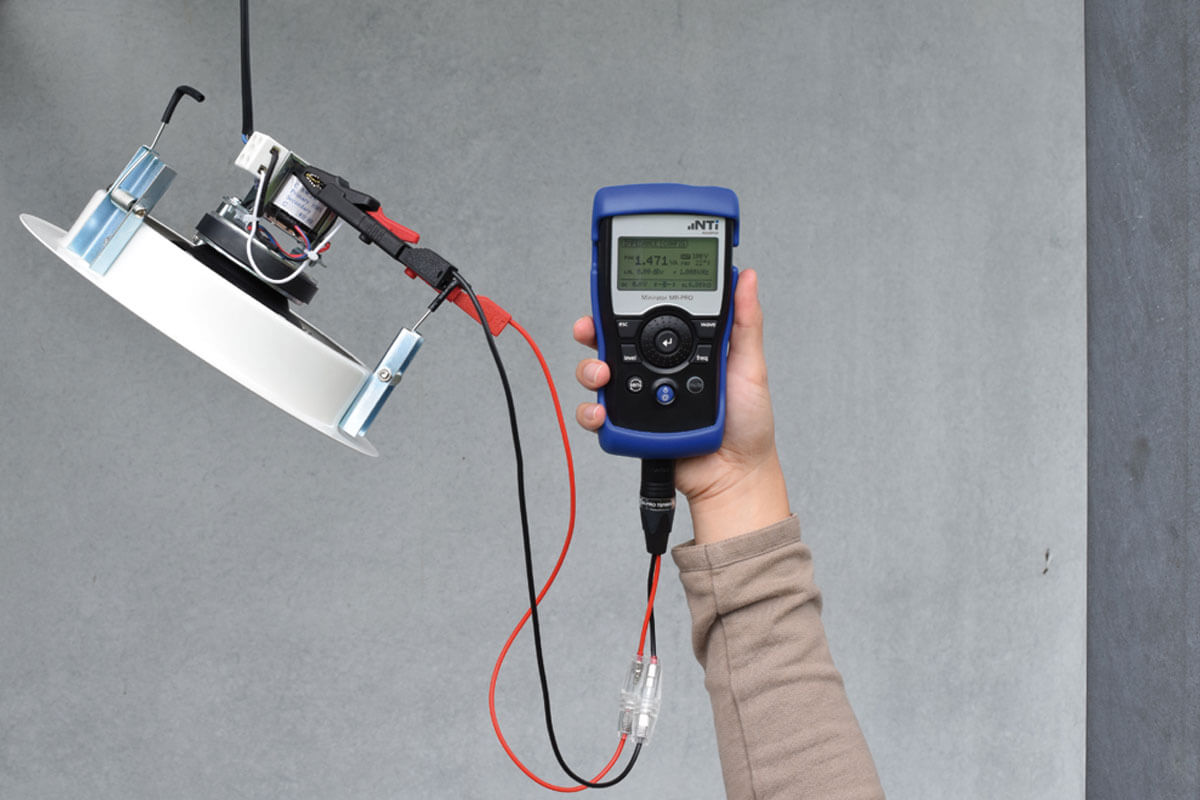

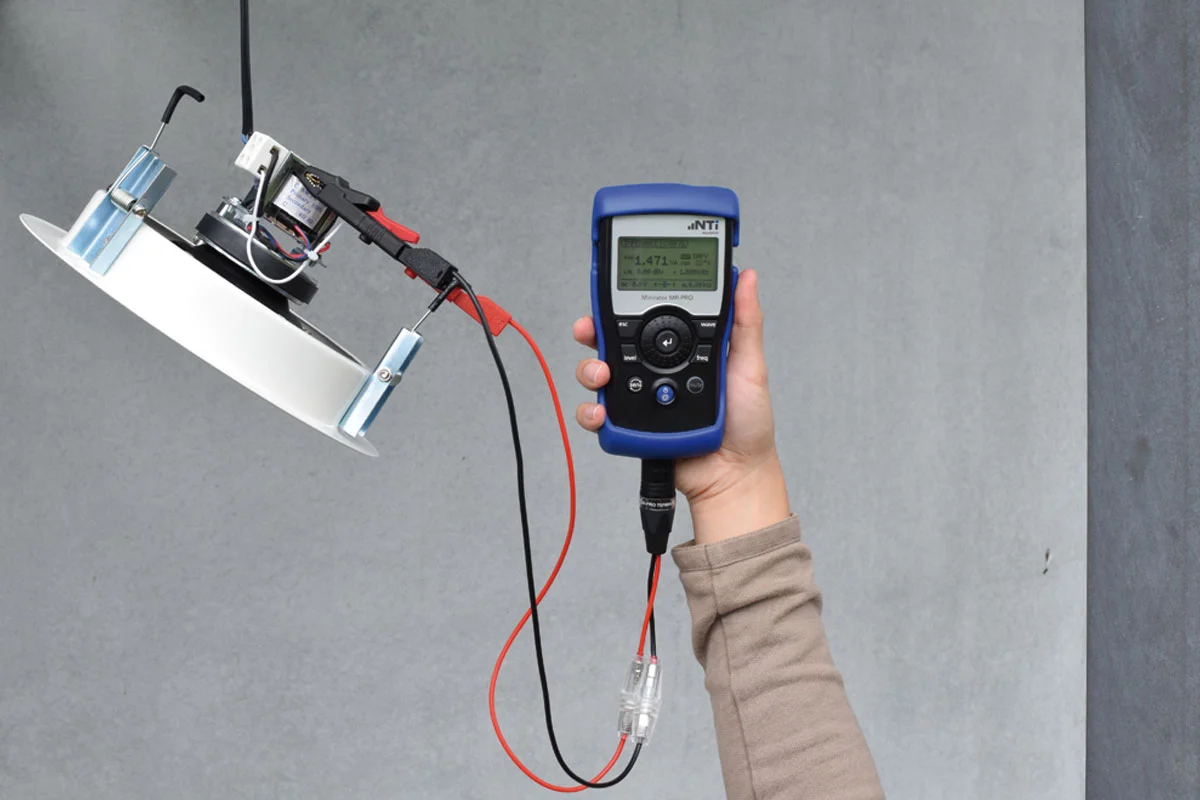

NTi-Audio-MR-PRO-1

阻抗测试支持分布式扬声器安装验证,并显示负载的详细信息。测试结果详细显示所连接扬声器系统是否正常,以及所需的功放功率。功率通过测得的25 V, 35 V, 50 V, 70.7 V, 100 V, 140 V, 200 V 系统阻抗自动计算。

MR-PRO-screen-Impedance

阻抗和相位

MR-PRO-screen-Power

视在功率和相位

检测安装问题

Minirator MR-PRO 可查明

  • 扬声器未连接
  • 扬声器连接错误
  • 连接到错误的变压器,如将 2W 连成 1W
  • 短路
  • 其他外部设备,如连接了火灾报警器
  • 不良缆线

MR-PRO 测量技术优势

通常,扬声器所在环境的振动和环境噪声会影响其它仪器的阻抗测量。而 MR-PRO 阻抗测量技术可在嘈杂环境下稳定读数。

测量提示

  • 在进行任何测量之前,请断开扬声器系统的 100 V 功放
  • 典型测试频率是 1 kHz

MR-PRO 70V/100V 保护适配器

Minirator-Protection-Adapter

保护 Minirator MR-PRO 避免在对70V/100V扬声器系统测试阻抗或功率时意外加入电压造成损坏。

产品资料

配置信息

Minirator-MR-PRO-Sine

阻抗计套件

包含

  • Minirator MR-PRO 信号发生器
  • 70V/100V 保护适配器
  • 电源适配器
  • Exel 系统工具箱
