数字 MEMS 麦克风

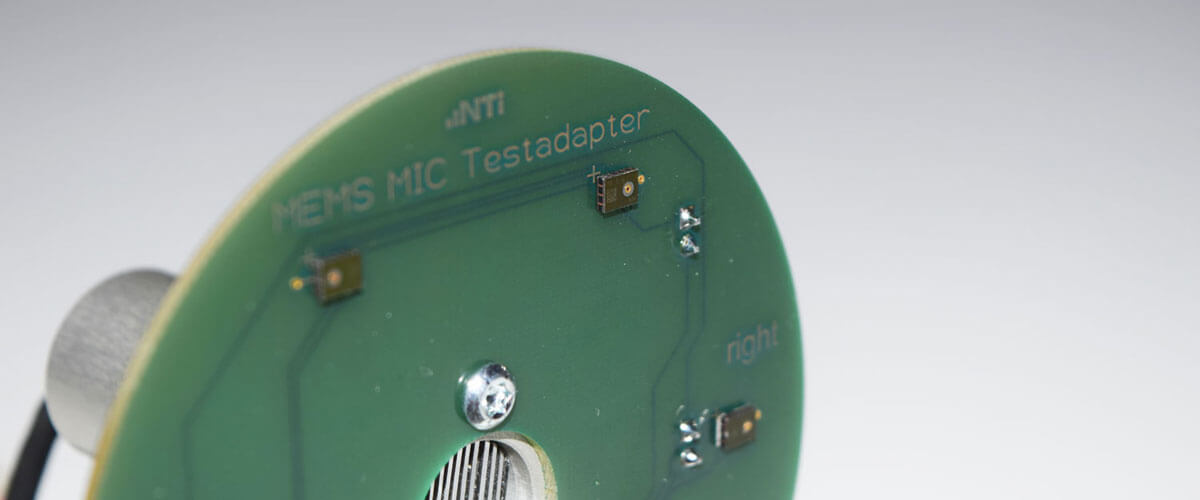

NTi-MEMS-Mic-1200-500

数字 MEMS(MicroElectroMechanical System 微型机电系统)麦克风在各类消费设备,机动车辆和工业应用中广泛使用。一支 MEMS 麦克风的声学传感器和数模转换器集成在一块硅片上。只占用 PCB(印刷电路板)上很小的空间,让麦克风可以和信号处理器直接相连。

由于语音识别类应用的高速增长,数字 MEMS 麦克风通常以阵列的形式出现。为了确保完美无瑕的运行,麦克风的绝对技术指标,以及更重要的,阵列中所有麦克风相互协同的性能都必须严格测试。这里就为您介绍如何将数字 MEMS 麦克风接入声学测试系统,以及可靠测试相关核心参数的流程。

特性

  • 测量数字 MEMS 麦克风单体或阵列
  • 无缝集成到 NTi Audio 麦克风测试方案
  • 多种电源和时钟频率可选

测什么?

要测试数字 MEMS 麦克风的声学参数,数字信号需要接入音频分析仪,或转换为其它格式,比如模拟信号。品质控制测试中涉及的参数和其它大多数麦克风基本一致,如灵敏度,频率响应,失真,信噪比(SNR)等。实验室环境下完整的测试内容有 EIN(等效输入噪声),PSR(电源抑制),PSRR(电源抑制比)和动态范围等。此外,还可以通过转台测试麦克风在不同频率下的指向性。

对于所有的绝对测量(单位不是 % 或 dB),数字 MEMS 麦克风测量结果的单位不同于模拟麦克风。比如模拟麦克风的灵敏度单位是 mV/Pa 或 dBV/Pa,而数字麦克风的单位则为 dBFs,它表示“满刻度分贝”,描述的是 94 dBSPL(1 Pa)到被测麦克风最大数字输出间的余量。这个最大输出也是 AOP(声学过载点)。

声学 vs. 数字 vs. 模拟

测试单支 MEMS 麦克风的情况其实非常少见。多数情况下,测试的都是集成在电路板上的多支 MEMS 麦克风。要确定该电路板的性能,必须弄清所有 MEMS 麦克风之间的相对性能。一个典型的参数是“灵敏度跨度”,也就是 MEMS 麦克风中最大灵敏度和最小灵敏度的差值。

数字 MEMS 麦克风特性

主流 MEMS 麦克风输出 1/2 周期的 PDM(脉冲密度调制)数字信号。麦克风需要一个时钟输入(CLK),并通过 DATA 接口输出数据。此外,两支麦克风共用一条数据线。因此,它们分别配置为“左(L)”或“右(R)”麦克风。只需将 L/R 输入接 Vdd 或地即可实现。MEMS 麦克风供电大多为 1.8 V 或 3.3 V。

实际运行时,“左”麦克风会在时钟信号的每个上升沿写下一个字节,“右”麦克风则在下降沿。当一支麦克风写数据时,另一支麦克风会将数据输出端置于高阻抗模式。在接收信号的信号处理器中(DSP),左右两个信号再被一起灌入两个信号流中。

两支数字 MEMS 麦克风工作示意

如果两支麦克风中的一支没有安装或丢失了呢?

只有一支 MEMS 麦克风正常工作示意

示例中,右麦克风丢失,因此只剩左麦克风在写入数据。在信号下降沿,左麦克风将其数据端口置于高阻抗状态。数据链仍保持之前的状态,这样,对于数据接收端的 DSP 来说,右麦克风传来的信号和左麦克风完全相同。两条数据流是一样的!测试系统必须能识别这一问题,测试电路板上的 MEMS 麦克风阵列时,检测麦克风丢失是最基本的。

控制数字 MEMS 麦克风的时钟频率从几百 kHz 到 3 MHz 不等。频率越低,功率越小,音质也更差。

为了确保数字信号的完整,数字 MEMS 麦克风和音频测试系统间的距离越短越好。这类麦克风不适合连接过长且电容过高的缆线。

NTi Audio 测试方案推荐

测试数字 MEMS 麦克风阵列的基本系统包括,音频分析仪,NTi Audio MEMS 麦克风转接盒,参考扬声器和参考麦克风。系统由计算机软件控制。

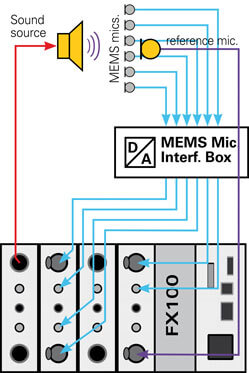

测试含 6 支 MEMS 麦克风阵列的配置

FX100 音频分析仪

NTi-FX100-front-left-blue-white-1000-500

FX100 会为参考扬声器生成测试信号,并分析来自待测 MEMS 麦克风和参考麦克风的信号。根据麦克风数量和时间限制,还可使用并行通道或输入切换盒。

MEMS 麦克风转接盒

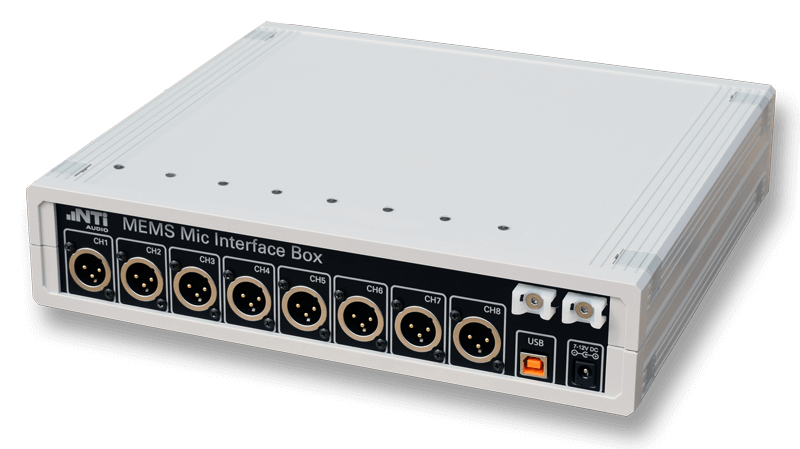

NTi-Audio-MEMS-Mic-Interface-Box-800

最多可同时连接 8 支数字 MEMS 麦克风。每支 MEMS 麦克风信号都会被转换并连接到一个平衡音频输出端。MEMS 麦克风转接盒能提供 1.8 V 或 3.3 V 电源,并可以选择不同的时钟频率。未连接或不工作的 MEMS 麦克风能被可靠检测,且从指示灯直接看出。MEMS 转换盒通过 USB 接口和计算机通信。

参考扬声器

它必须能提供足够的带宽和声压级以满足测试条件。推荐使用同轴扬声器(点声源),避免不一致的声音分布。

参考麦克风

它用来测量每次从参考扬声器发出的信号。有了它的帮助,参考扬声器的任何偏差和漂移都能被抵消。

计算机软件

RT-Mic 软件是 MEMS 麦克风阵列产线终端(EOL)测试的理想选择。它设置简单,采用引导式设计帮助你校准,采集参考数据并计算框限。每支麦克风都经测量并与框限对比。总的测试结果将汇总并直接显示。

RT-Mic 产线终端测试系统

选件和附件

环境传感器可以记录温度,相对湿度和大气压。

扫描枪可记录待测体序列号。测试转盘则可以用于测量单支 MEMS 麦克风的指向性。

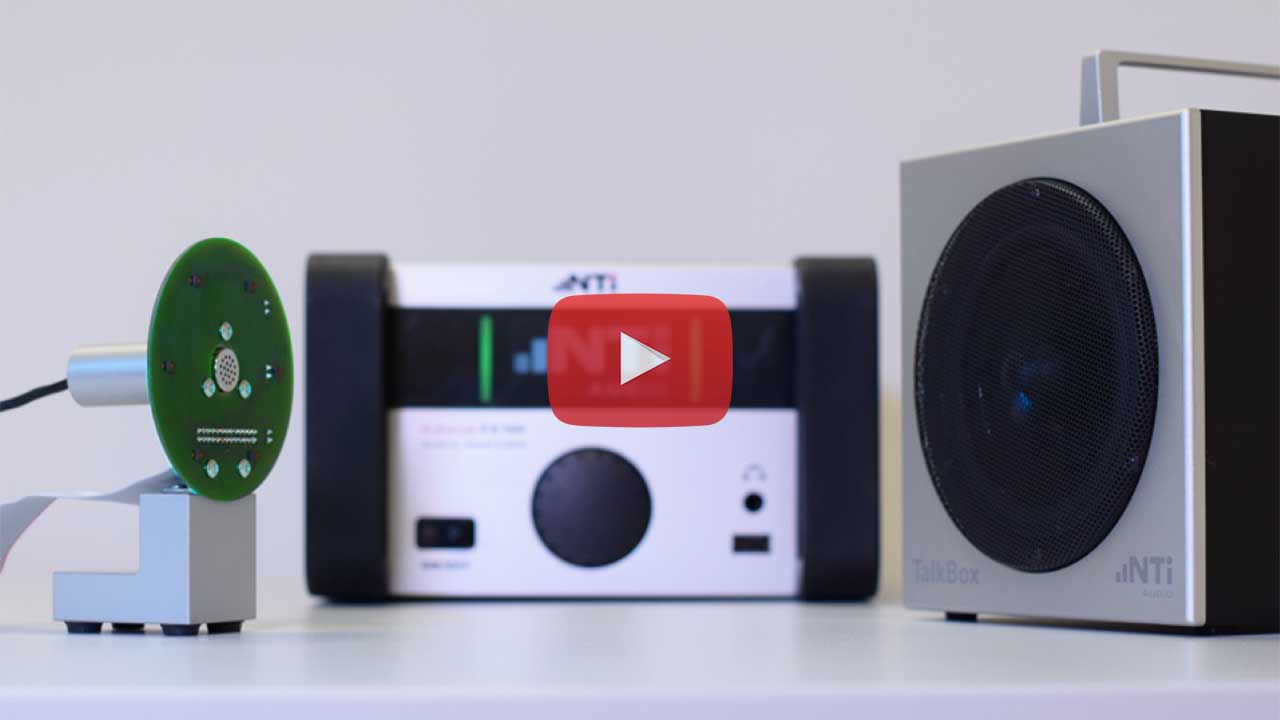

视频课程:数字 MEMS 麦克风的测试

优势

  • 最多连接 8 支 MEMS 麦克风。完全满足智能设备,汽车等使用的麦克风阵列测试需求;
  • 快速精确测量所有相关声学参数;
  • 单支 MEMS 麦克风和完整 PCB 均可测量;
  • 检测未连接或不工作的 MEMS 麦克风;
  • 产线终端测试完整方案;
  • 可选 MEMS 麦克风供电和时钟频率。

解决方案一览

配置信息

FX100-Audio-Analyzer-200px

数字 MEMS 麦克风测试系统

包含

  • Flexus FX100 音频分析仪
  • 量测麦克风 M2010
  • RT-Microphone 软件
  • MEMS 麦克风转接盒
