DL1 数字音频分析仪
强大. 即时. 监测.
- 数字音频分析仪
- AES3，S/PDIF，TOSLINK 和 ADAT
- 通道状态分析

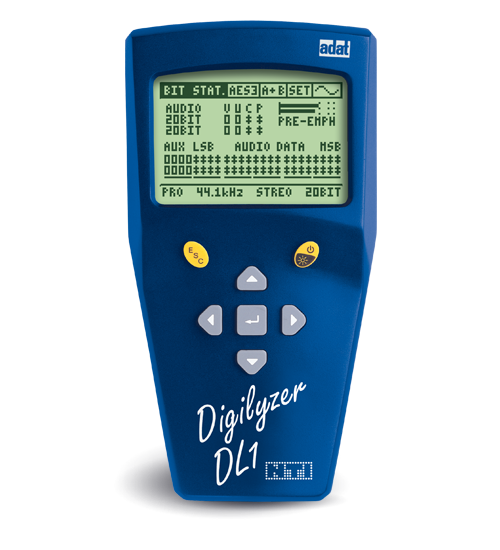

Digilyzer DL1 是一个功能强大的数字音频分析仪。用这个精巧的工具可以快速直接的测试，监听与除错任何数字音频信号。支持高达 96 kHz 的取样频率与所有数字音频格式，包含 AES3，S/PDIF,TOSLINK 和 ADAT。
特性
概览
数字音频分析仪同时分析和调试数字音频信号的不同参数：
- 载频格式相关参数例如电平和采样频率
- 通道状态相关参数例如专业/业余模式
- 音频相关参数例如音频内容和电平
内置的完整性检查如果探测到可能引起严重问题的协议错误将会发出警报。有了内置扬声器，事件记录和音频透镜，数字音频变得透明且易于调试。数字音频分析仪可同时显示所有的重要参数。
功能
通道状态
完整的通道状态信息，根据最新标准，以简单易懂的文字形式显示于屏幕。在每一个屏幕几乎都可显示载波频率与电压。
位元统计
量测音频分辨率，找出错误位元与监控使用者数据位元等位元统计功能的重要应用。基本通道状态信息会在屏幕下方显示。
事件纪录
断续性的错误通常很难发现，事件记录功能可追踪每个输入信号的改变(载波，通道状态或音频相关数据) ，且能够长时间的检查并找出可能的错误。
完整性检查
当收到不正确的通道状态信息，设备的反应是无法预知的，完整性检查可比较量测参数与指定的状态，如果找到错误会提出警告信息。
音频监听
除了所有量测功能，内置的转换器和扬声器是 DL1 最重要的工具。高品质耳机输出，自动增益控制与监听模拟输入信号的功能。
示波器
自动触发和自动量程的示波器，在时域中观察输入音频信号详细信息。直流补偿问题与极性也可直接观察。同时，也是了解取样瑕疵的理想工具。
THD+N，电压, 频率
除了峰值电压量测，DL1 配备了有效值量测技术，包含 THD+N 与高通滤被器，可以容易的对双模装置例如 AD 转换器进行验证与除错。
扫频
DL1可自动触发一个任何步长的扫频与记录频率响应。任何的扫频信号可做为来源信号。所有获得的扫频数据都可被利用。
vu/PPM
结合了 vu + PPM 电表（vu = 音量单位）以指示器与数值最大保持功能鉴定电压与削波的问题。每秒 40 次屏幕更新率的参考分级功能。
互动 Flash
配置信息
Digilyzer DL1
数字音频分析仪
产品编号：600 000 200
Digilyzer DL1 含预装的 MiniLINK 接口
音频分析仪含PC端软件
产品编号：600 000 230
