室内声学测试方案

Teaser-Room-Acoustics-Solution-1200-500

室内声学测量套件专用于测量封闭空间,如住宅,教室,礼堂,办公室,剧院,音乐厅或车站等的声学性能。套件包含 DS3 十二面体声源套件,XL3 声学分析仪和室内声学报告分析软件。所有测量都符合相应标准。

特性

  • 混响时间 RT60 依据 ISO 3382 或 ASTM E2235
  • 声学装修前后的数据对比
  • 非建筑空间的室内声学模拟
  • 频率响应符合 IEC60260
  • 标准化报告

概览

室内声学描述的是一个封闭空间的声学属性。典型的测量包括:

一个房间(厅堂)的声学响应必须与其用途对应。例如,要想在教室获得良好的语言清晰度,混响时间 RT60 在 0.5 秒至 1 秒之间为宜,具体和教室大小有关。而在主要演奏管弦乐的音乐厅,2 至3 秒的混响时间 RT60 则能提供丰富温暖的声音体验。对于不同的测量,封闭空间的声学属性可以改变,比如通过房间的再设计或使用吸声材料等方法。

声源

室内声学测量需要能提供扩散场声场的声源,也就是声音的能量必须均匀扩散。因此,全指向性声源最适合精确测量。

DS3 十二面体声源套件

NTi-DS3-Dodecahedron-Speaker-blue-1200

DS3 十二面体扬声器是一个强大的全指向性声源。它内置十二支相同型号的扬声器,均匀排布在十二面体上。经优化的频谱能提供均衡的高声压级信号,用于混响时间的精确测量。此外,它还能为评估开放办公室的空间衰减率提供参考声源。

NTi-Audio-PA3-1200

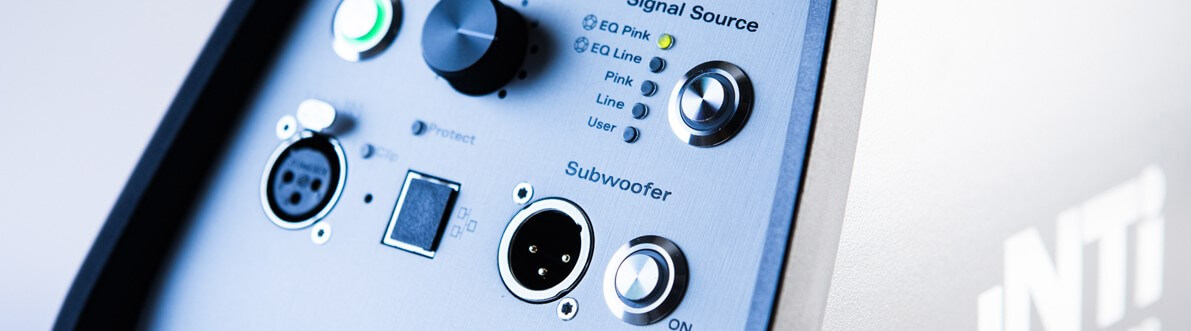

DS3由便携的 PA3 功率放大器驱动,它内置粉噪声发生器并可均衡输出信号。遥控器让您在测量房间放就能控制信号的开关。

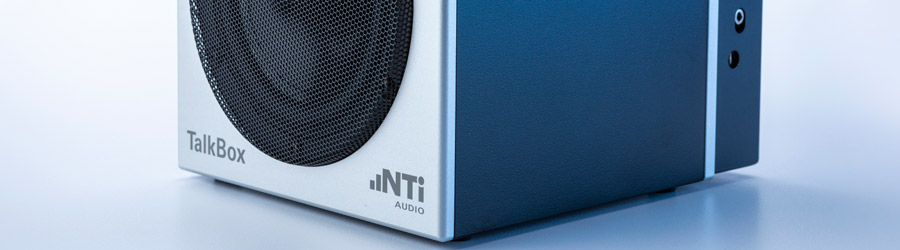

TalkBox

NTi-TalkBox-900

TalkBox 提供许多测试信号,如正弦波,粉噪声,白噪声和延迟测试信号。它还提供平衡线输入/输出接口和频响均衡的扬声器(声压和相位)。

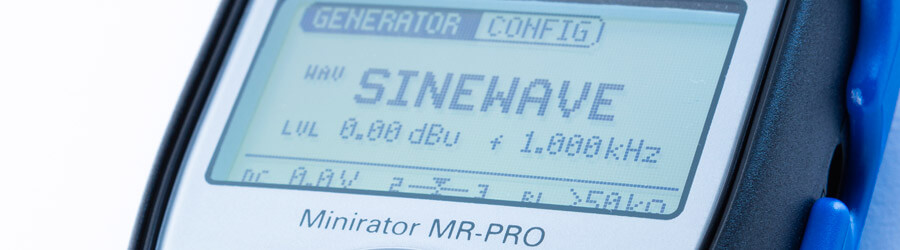

MR-PRO 音频信号发生器

NTi-Minirator-blue-900

MR-PRO 能以很小的波峰因数播放闸控粉噪声,专用于混响时间 RT60 的测量。此外,MR-PRO 还可发出周期可调的滑频信号。所有信号都可通过 DS3 十二面体扬声器套件播放。

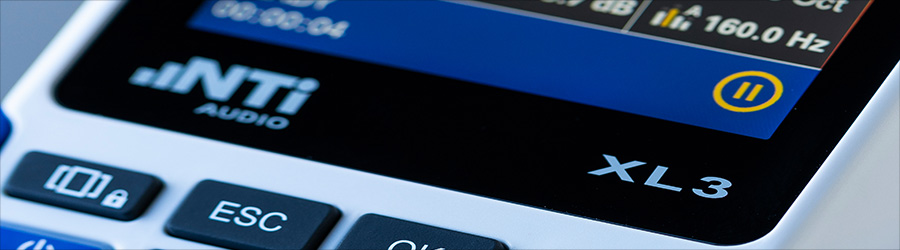

XL3 声学分析仪

XL3-Analyzer-900x250

混响时间 RT60

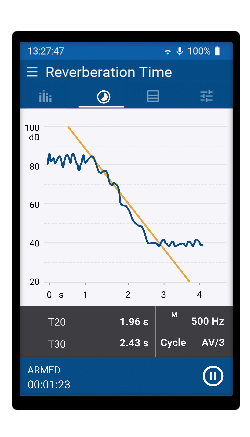

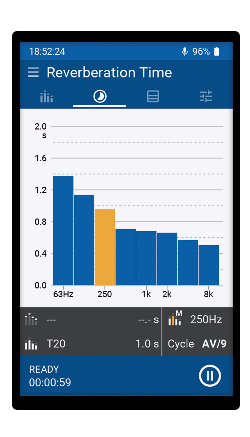

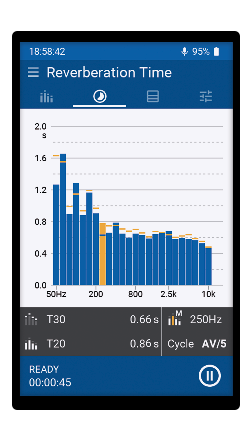

XL3 使用标准的 T20 或 T30 方法测量 63 Hz - 8 kHz 的倍频程混响时间。脉冲声源或带闸粉噪声都可激发测量。声学分析仪能自动平均所有测量位置的声音衰减。此外,安装室内声学扩展选件即可测量 1/3 倍频程混响时间,可视化显示声音衰减曲线,计算房间的空间平均结果并同时测量  T30/T20/T15/EDT 结果。此外,仪器还显示用于评估结果品质的线性度和曲率等指标,依据 ISO 3382-2 标准。它甚至能录制声音衰减过程以便后续分析。

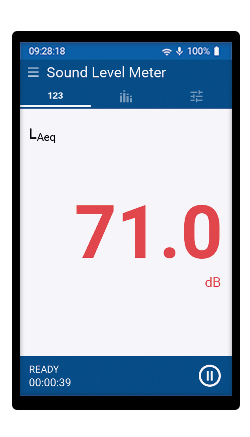

声压级

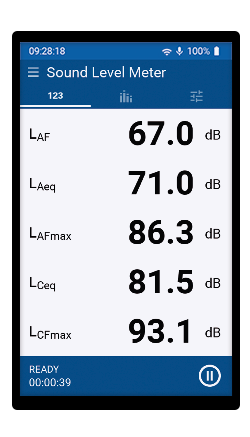

XL3 是全面测量室内声学参数的强大声级计。它支持各种类型的声压级,如 Leq,最大最小声压级等,包括频率计权 A,C 或 Z,以及时间计权快速,慢速和脉冲。所有结果都同时测得。

用户可以将所有结果保存在 SD 卡中。XL3 还能同步录制音频文件,添加语音注释等,大大方便归档和数据后处理工作。

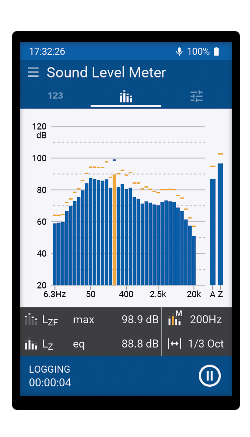

背景噪声频谱

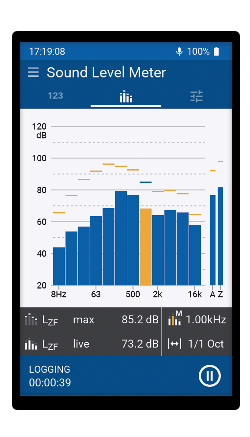

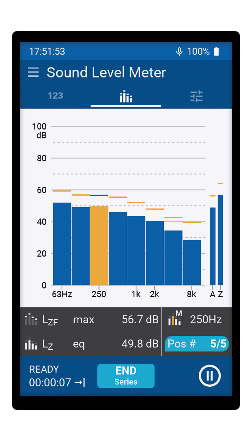

噪声频谱适用于室内声学的优化。XL3 的一级滤波器在 6.3 Hz 至 20 kHz 范围内测量倍频程或 1/3 倍频程分辨率频谱。它还同时测量全频带的最小,最大和平均声压级。频率轴可以自由滚动缩放,比如显示 125 Hz - 8 kHz 的内容用于噪声调查。所选频率范围的声压级也将一并呈现。

室内声学报告软件

XL3 将所有测量数据都保存在 SD 卡上。数据包含了所有相关信息,且为 txt 格式,可以轻松导入到任何表格工具如 Excel 或专业的室内声学报告软件中。

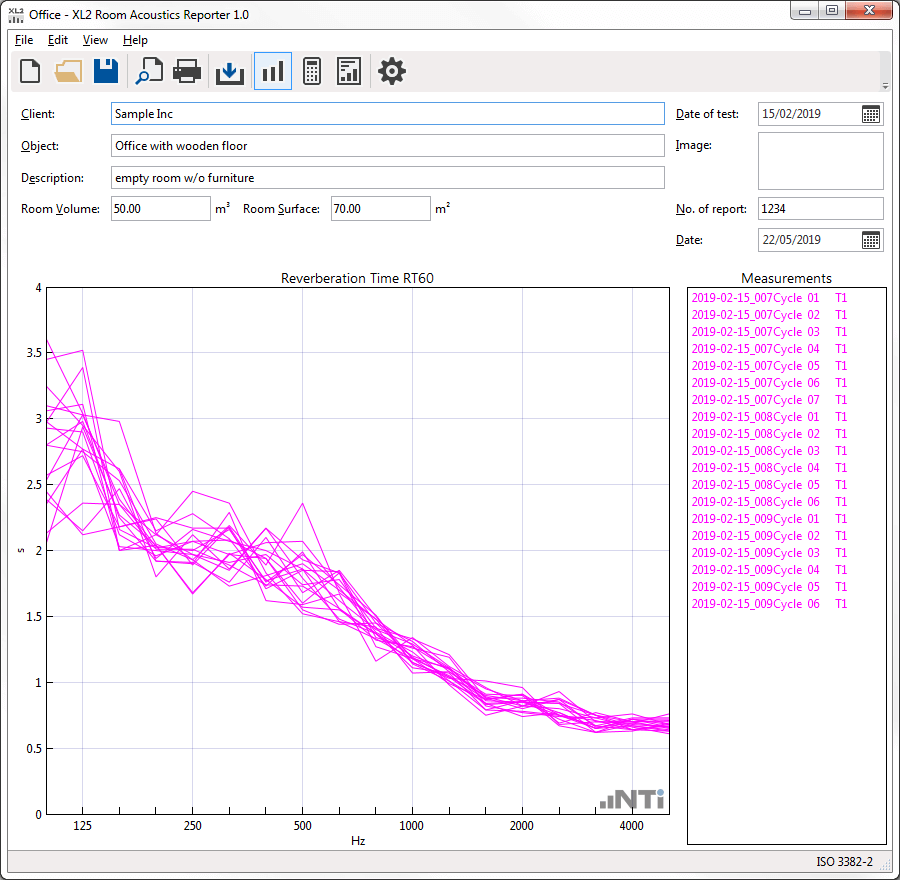

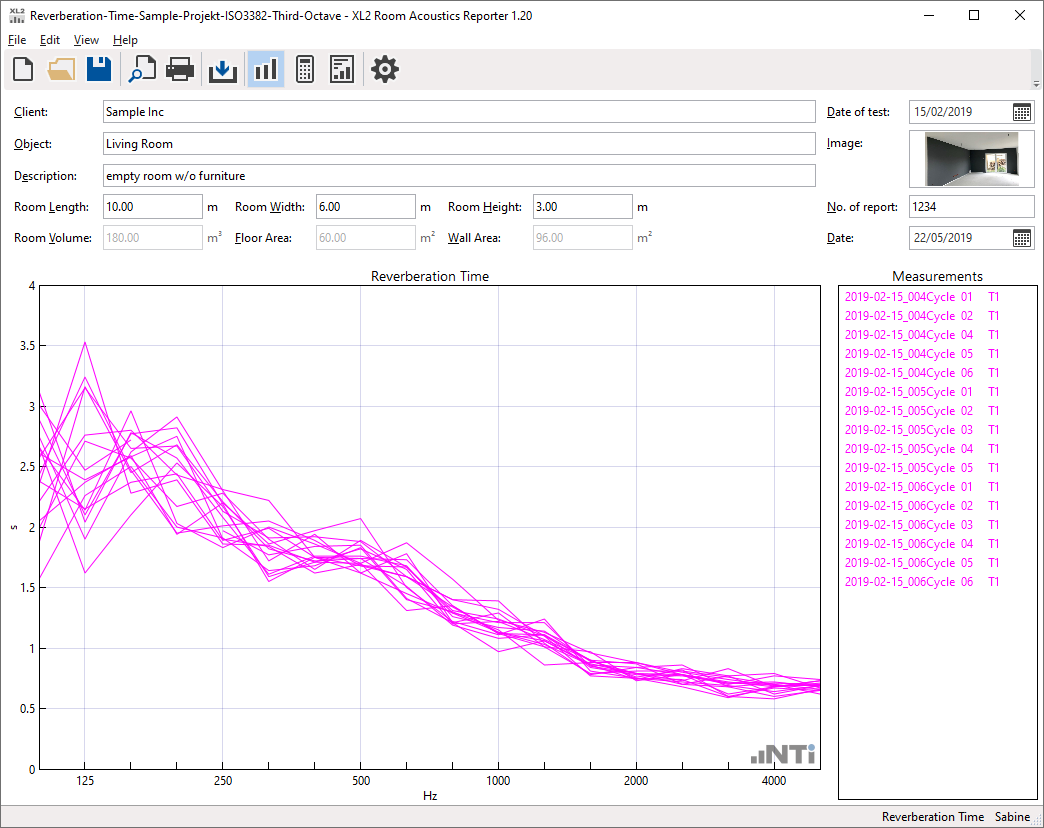

室内声学报告软件是一款可以自动生成混响时间报告并分析频谱的计算机软件。软件将帮助声学专家和从业人员以可视化方式详细评估通过 XL3 声级计测量的数据。

配置信息

NTi-Audio_XL3_声级计
DS3-stand-PA3-RT60_98_183

XL3 室内声学标准套件

包含

  • XL3 声学分析仪
  • 室内声学报告软件年度订阅
  • M2230 量测麦克风
  • 1/2" 麦克风 90 mm 风球
  • MR-PRO 音频信号发生器
  • ASD 缆线
  • 背包



XL3 室内声学专业套件

包含

  • PA3 功放
    内置信号发生器
  • DS3 十二面体声源扬声器
  • DS3 支架
  • XL3 声学分析仪
  • XL3 室内声学测量套装
  • M2230 量测麦克风
  • 1/2" 麦克风 90 mm 风球
  • ASD 缆线
  • 背包

可选:

TalkBox

声学信号发生器

一级精准校准器

用于麦克风现场校准
