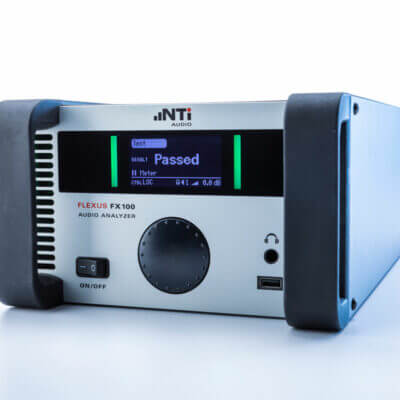

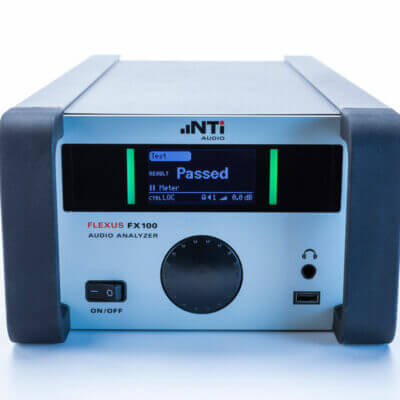

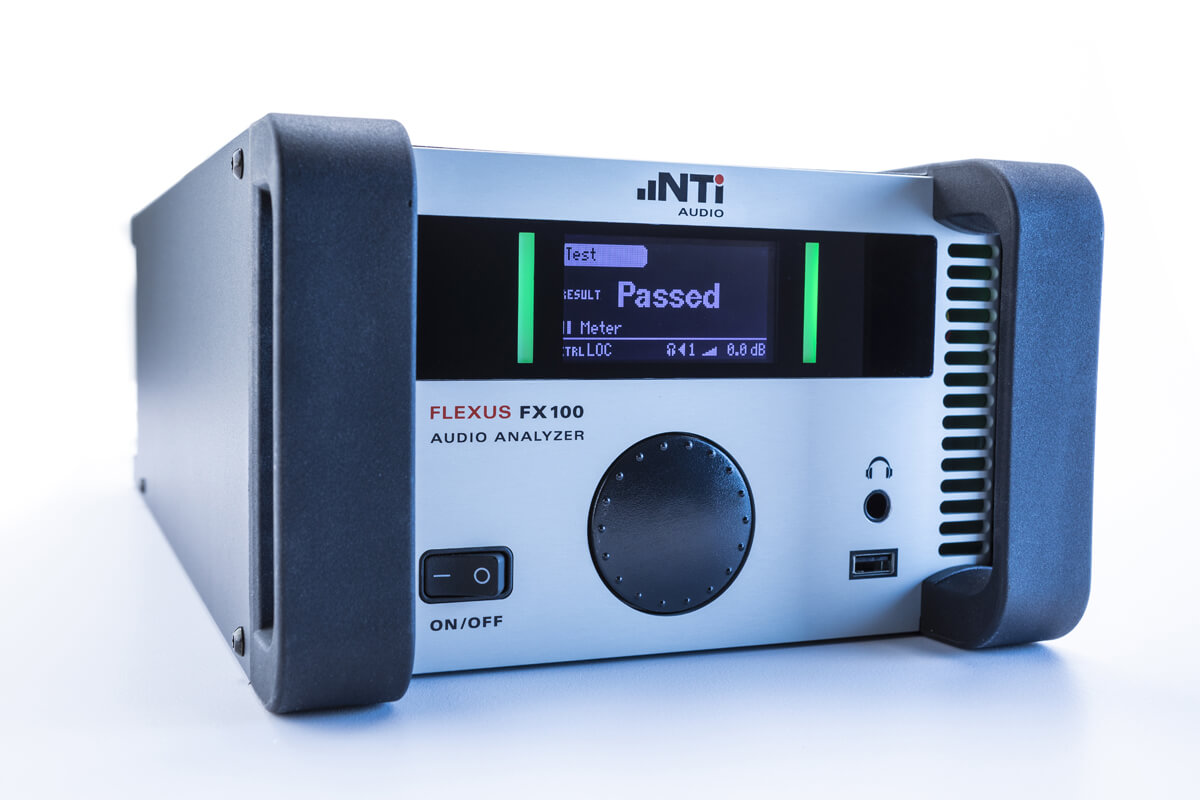

Flexus FX100 音频分析仪

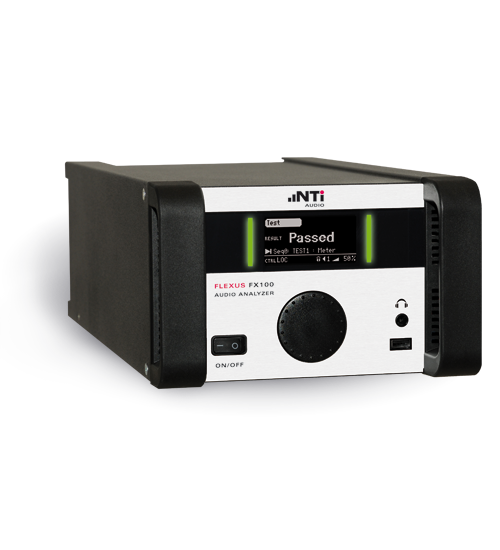

NTi-FX100-500

快速. 精确. 可靠

  • 音频信号发生器和分析仪
  • 用于研发和产线
  • 音频和声学测量

FLEXUS FX100 音频分析仪是用于研发,实验室,服务以及生产线的理想工具。它是进行精确音频和声学测试的不二之选。强大的板载 DSP 与先进的计算算法,确保了快速实时地获取所有量测结果。

这款一流的分析仪具有领先级别的测量精度,模块化的硬件设计为功能扩展提供了无限可能 - 不同功能的模块可以精确匹配不同应用。

特性

  • 更快的测量速度
  • 高精度的结果
  • 易用且高度自动化

为您推荐 FX100 音频分析仪

概览

音频与声学测试

音频产品的质量管控是生产过程与服务实验室的重要组成部分。可以基于您的测试需求来配置 FX100,用来进行基础功能测试或完整的性能测试,并生成测试结果文件。您还可以在实验室与生产车间使用相同的配置。

可扩展的架构

模组化的硬件设计理念可以客户化 FX100,例如两通道或四通道,以及阻抗测试模组选件可以做扬声器阻抗测试,FLEXUS 音频分析仪是新一代的分析仪可以符合未来的量各种量测应用。

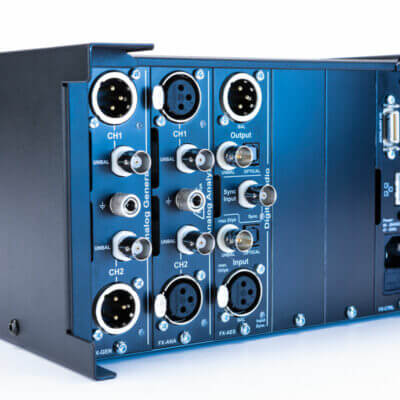

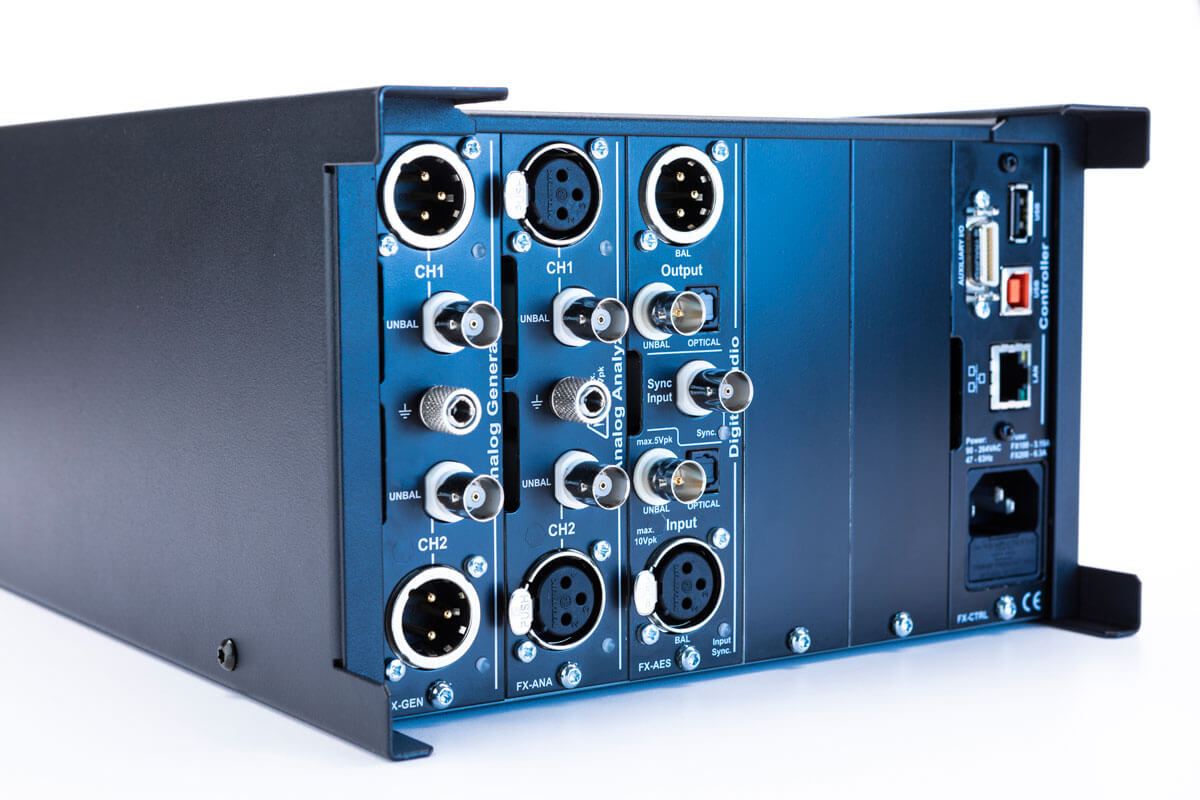

FX100-Rear-View

更多的通道数

独立的输入及输出切换盒模组可以延伸音频分析仪同时连接 14 个输入通道与 14 个输出通道,FX-Control 软件可以同时控制多个 FX100,因此可以是供多通道量测。

同时并行量测

FLEXUS 音频分析仪可以同时量测所有指标,先进的量测技术提供快速的连续扫频信号,精细的扫频信号以及连续仪表模式。

优越的技术指标

非常大的电平范围从 1 μV 到  200 Vp,典型的 THD+N 为 -104 dB,提供研发及实验室各种音频与声学的分析。

频率范围 5 Hz - 80 kHz 以及 DC 直流

FX100 音频分析仪提供很宽的频率范围高达 80 kHz 且同时量测 DC 直流,因此 FX100 提供详细的 DC 直流及音频频率分析。

数据分析和报告

无论您要测量什么,模块化的 FLEXUS 系统都能胜任。减少了繁杂的外部设备。只需插入所需模块,连接 FX100  和您的待测体,就可以开始测量。

  • 更多的信号发生器 / 分析仪通道
  • 用于扬声器测试的内置功放
  • 数字音频
  • 输入 / 输出切换

正因其强大的灵活性,FX100 几乎可以用在任何音频测试环境下,如研发实验室,广播电台,服务中心,音响租赁公司或生产线。即便是工业噪声分析和公共广播系统验证这样的要求它也能轻松应对。

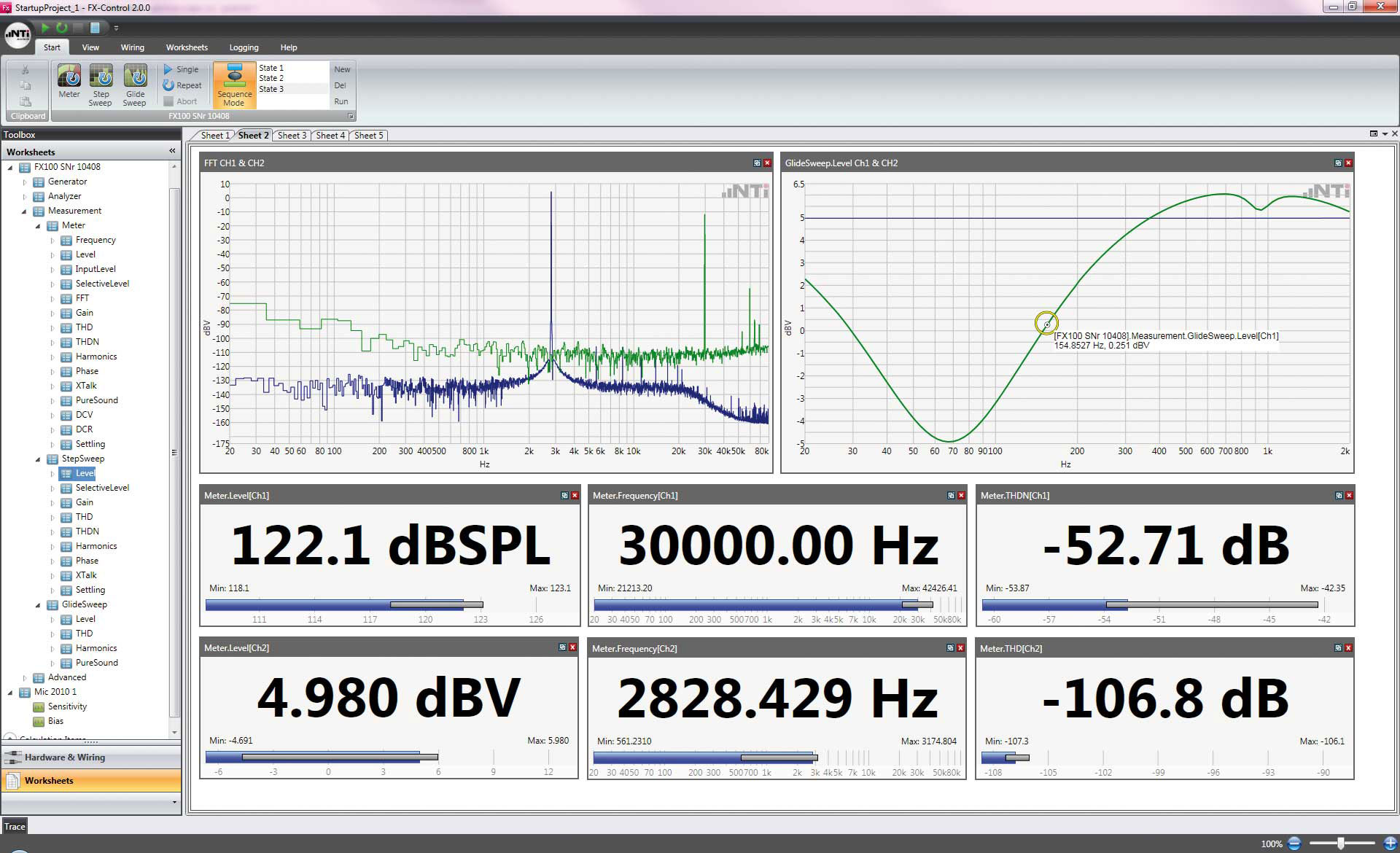

FX-Control 软件

随附的 FX-Control 软件可以直接控制操作音频分析仪的所有功能,软件界面使用现在主流的架构 WPF,可以符合现在及未来的量测应用。

快速设置

弹性的架构可以支持所有的量测设置(单一,并行,顺序),独立的配置与结果显示面板可以在不同的工作表中显示。

接线示意

FX-Control 软件可以非常方便的设置您的硬件连接图,使用拖曳的方式能快速的将系统接线配置好,且接线图能保存,到不同的产线就不需重复设置。

序列模式

每个个别的量测可以结合到一个测试序里,包含框线以及 Pass/Fail 的结果,建立一个容易操作的测试流程。

研发测量

快速多通道 FFT

高分辨率的 FFT (=快速傅里叶转换),192 kHz 采样率可以详细的分析音频频谱,FFT图形面板可以设置在一个视窗同时显示一个或多个曲线。

扫频量测

研发阶段详细的研发量测可以使用频率,振幅,时间,列表扫频,可以由内部或外部信号触发。

编程应用 .Net

FX-Control 软件支持所有 .NET 编程语言,例如 C#.NET 与 Visual Basic.NET,这提供了快速简单的整合到客户的解决方案。

FX100 介绍

配置信息

FX100-Audio-Analyzer-200px

FX100 标准基本型

Flexus FX100 音频分析仪(2 通道),包含 FX-Control 软件
产品编号: 600 060 000

FX100D 模拟与数字音频分析仪

FX100D 模拟与数字音频分析仪,包含 FX-Control 软件
产品编号: 600 060 005
