声压级测量

Teaser-SoundLevelMeasurement-1200x500

声压级测量对我们理解和管理声音或噪声非常重要,可以帮助我们充分利用声音的积极面并控制消极面。

比如,我们可以测量音乐等让人心情愉悦的声音,通过获得的信息进行环境设计,进一步放大这种积极效果。

测量噪声的声压级同样重要。各个国家都会对不同环境下的声压级做出限制,并出台类似“噪声污染防治法”这样的法律法规。对噪声进行合理管控,才能减轻其对人体健康和情绪造成的消极影响。

测量声音或噪声大小最常用的仪器被称为声级计



  • 声音由粒子,如空气分子等的振荡产生。真空中没有声音。人们关心的是那些在人耳可听范围内的振动频率。
  • 噪声:并不存在单一明确的定义。一个声音是否是噪声取决于实际情境,甚至要看当地的文化,其认定标准还会随时间变化。一个人的美妙乐声可能是另一个人的噪声噩梦。比较合适的噪声定义是:“不需要的令人困扰的声音”。

什么场合测量声压级?

声压级测量应用场景非常多样,比如:

  • 建筑声学:在如办公室,教室,卧室等场所,评估来自另一个房间或外界的噪声情况。噪声大小不应干扰建筑中某个房间的正常使用。
    ---
  • 室内声学:评估封闭空间的声学特性,比如会议室、剧院、教室、录音棚、机场和火车站等厅堂或场所。这样有助于优化设计,增强音乐或演讲给听众带来的美好体验。
    ---
  • 现场演出:表演现场的声压级不能对观众听力造成损害,也不应影响周边居民区。
    ---
  • 环境噪声:评估噪声对社区和环境的影响。
    • 建筑工地噪声:监测建筑现场的噪声级。确保声压级在可接受范围内,保护工人和周边居民的健康和情绪。
    • 工业噪声:管控来自机械和其它工业设备的噪声。这些信息可以帮助保护工人的职业健康,减轻工业活动的环境影响。
    • 铁路噪声:评估铁路对社区的影响。测量数据可用于制定合理的降噪策略,比如安装声屏障或改进机车等的设计。
    • 机场噪声:评估机场对社区的影响。测量结果可用于改进噪声控制策略,比如修建降噪设施,调整航路和起降时间等。
    • 交通噪声:主要指公路交通的噪声,评估这些声音出现的位置和时间,有利于决策者制定合理的降噪策略,比如建立声屏障或特定时间段的交通管控,让区域内的居民收益。

声级计的应用场景远非如此。它们还被广泛应用于如听力学、音乐制作、产品测试、汽车噪声测试、声学法证、声音增强系统、生物声学和教育等多样化的领域。

什么是声压级?

声压级(SPL,Sound Pressure Level )是声学测量中最基础的参数。声压级单位分贝(dB),自 1930 年代就开始广泛使用。

声压级由声压和参考声压的比值通过对数运算求得

SPL = 20 log10(p/pref) dB

p → 实时声压,单位 Pa
pref → 参考声压 = 20 µPa

声压级测量时会用到几个常用的滤波器 - 也就是计权/加权,可以确保声压级数据具有更高的相关性并易于理解和对比。常见的参数如 LAF,LCS 等就是使用了计权。

常用滤波器
频率计权 频率计权用于模拟人耳接收声音的特点。声级计麦克风检测低频和高频的能力比人耳强大得多。频率计权可以降低低频和高频成分,让测量结果更符合人耳的实际听感。

频率计权的目的就是让客观数据更符合人耳的主观听感。

最常用的三个频率计权是:A,C 和 Z。

♠ 了解更多关于频率计权的信息 ...

时间计权 人耳听到的声音实际是一段短时间内声音的“平均”,而不是像麦克风一样实时感受声音的快速变化。时间计权的目的就是让这种变化慢下来,让声级计展现出来的数据更加易读和易于理解。

时间计权跟所测声音的持续时间有关。最常用的三个时间计权是,S = 慢速,F =  快速,I = 脉冲。其中 S 的持续时间最长。

♠ 更多关于时间计权的解释 ...

更多关于声压级参数的介绍,可以查看拓展阅读:

视频课程:声压级测量基础

声级计如何工作

声级计是用于测量和评估声压级(SPL)大小的仪器。

NTi-Audio_XL3_front_How_does_a_Sound_Level_Meter_work

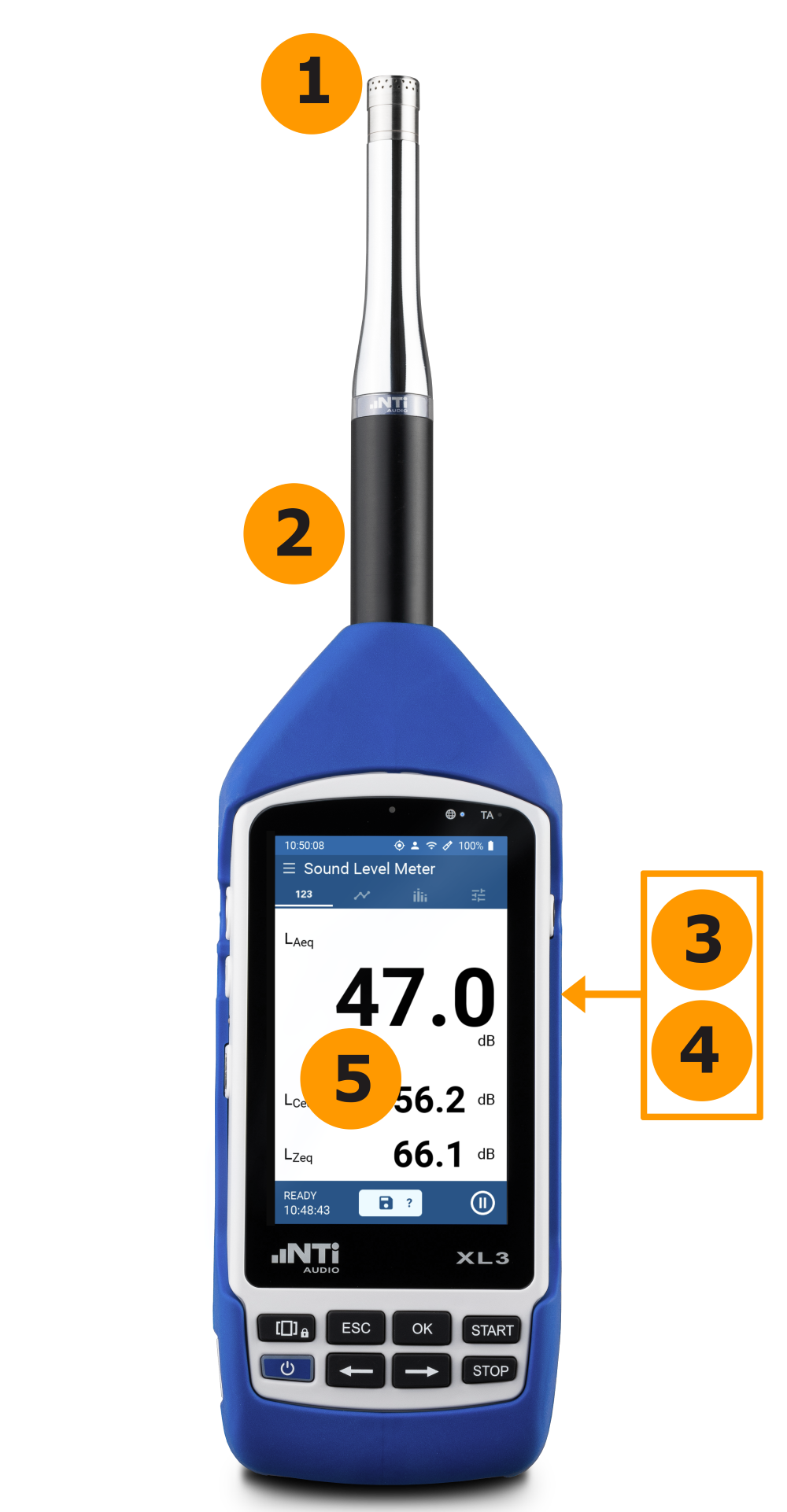

声音被现代声级计测量的信号链路如下:

  1. 振膜:声波推动麦克风传感器的振膜振动。这种振动进而被转换成模拟电信号;
    ---
  2. 前置放大器:将模拟信号放大;
    ---
  3. 模数转换:将模拟信号转换成数字信号;
    ---
  4. DSP:数字信号处理器,对信号进行运算处理并经过时间和频率计权;
    ---
  5. 显示:展现可读取的声压级结果。

选哪个声级计?

XL3 是用于噪声测量,室内和建筑声学等测量的专业声级计和声学分析仪。直观的交互界面不仅为基础的噪声监测应用进行了优化,也为专业人士提供了丰富的分析工具。XL3 支持全程联网,任何移动设备都能远程操控并访问数据。

特性

  • 多语言支持
  • 灵活触控
  • 宽动态范围,自动量程
  • 内置网页和文件服务器
  • 8 小时续航
XL3 指标
实时声压级: LAF,LAS,LCF,LCS,LZF 和 LZS
一段时间间隔的声压级: LAFmax,LASmax,LCFmax,LCSmax,LCpk,LZFmax,LZSmax,LAeq,LAeq_dt 和 LAE
百分数声级: LAeqX%(百分数 X 可为 1 - 99 的数字)
频率特性:
  • 倍频程频谱(8 Hz - 16 kHz)
  • 1/3 倍频程频率(6.3 Hz - 20 kHz)
  • LAx,LCx,LZx:频率 x 处的 A,C 和不计权声压级

产品信息

解决方案一览

声压级测量标准

各专业组织推出了适用不同领域的声压级测量标准(噪声规范),以便评估声音传播情况。这些领域覆盖了环保,工业,建筑和室内声学等。代表性的专业组织包括:

  • 国际标准化组织(ISO)
  • 国际电工委员会(IEC)
  • 国际声学委员会(ICA)
  • 中国国家标准化管理委员会(SAC)
  • 欧洲标准化委员会(CEN)
  • 美国国家标准协会(ANSI)

这些标准被各个国家、省/州或其它各级政府采纳。标准中一般会明确限制噪声的总量,噪声的持续时长,噪声的来源,以及噪声在一天中出现的特定时间。标准包括:

  • 测量与评价:
    • ISO 9612 - 声学 - 职业噪声暴露的测定 - 工程法(GB/T 21230)
    • ISO 1996 - 声学 - 环境噪声的描述、测量与评价(GB/T 3222)
    • ISO 3382.1 - 声学 - 室内声学参量的测量(GB/T 36075.1)
    • ISO 16032 - 声学 - 建筑物中服务设备的声压级测量 - 工程法
  • 声级计:
    • IEC 61672 - 电声学 - 声级计(GB/T 3785)
    • IEC 61260 - 电声学 - 倍频程和分数倍频程滤波器(GB/T 3241)
    • ANSI S1.4 - 声级计规范
    • ANSI S1.11- 倍频带和分数倍频带模拟和数字滤波器规范

这仅仅是定义了声压级测量的一小部分标准。具体适用情况要根据特定应用选择。
