厅堂扩声和公共广播系统

public-address-1200-500

多功能厅/报告厅,演艺中心,体育场馆,机场,火车站等各类场所的扩声系统性能日益受到人们的关注。它们不仅影响在场人员的体验,在必要时刻,信息的清晰传达甚至能挽救生命。

一系列国家标准对此类厅堂扩声系统或公共广播系统的性能提出了明确要求。NTi Audio 的解决方案完全满足标准中对规范化测量的严苛要求。

特性

  • 符合标准:GB/T 4959,GB/T 50526,GB/T 50371 ...
  • 自动处理数据并生成报告
  • 极高的测量效率

参数

一系列需要评价的参数包括:

  • 混响时间 RT60
  • 语言清晰度 STIPA
  • 传输频率特性
  • 传声增益
  • 声场不均匀度
  • 最大声压级
  • ...
  • 总噪声级
  • 系统噪声级
  • 系统总谐波失真
  • 应备声压级
  • 漏出声衰减
  • 系统设备信噪比
  • ...
Bahnhof-Railway-Station-Busbahnhof-500-500

测量流程

1.

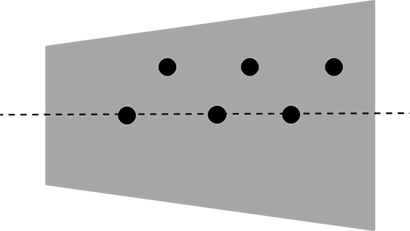

标准中对测点选择有明确要求,根据标准和现场平面图等做好测量规划。

测点选择

2.

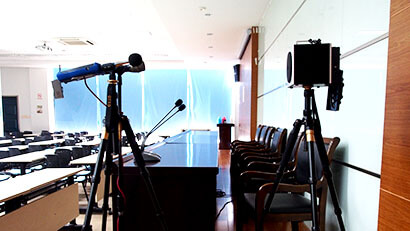

测量开始前调整系统至可测量状态。按声输入法或电输入法要求连接仪器,完成系统搭建。

OLYMPUS DIGITAL CAMERA

3.

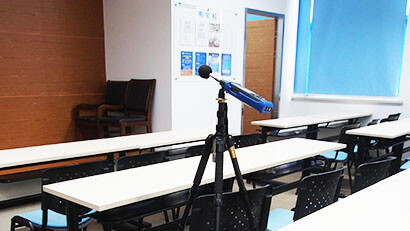

在指定测点测量各个参数并保存数据以便后期处理。

OLYMPUS DIGITAL CAMERA

4.

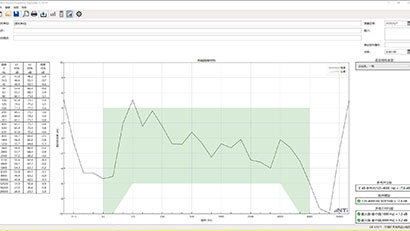

将数据导入室内声学报告软件,得出结果并生成报告。

public-address-room-acousitic

视频教程

室内声学报告软件

Room-Acoustics-Software-1200-500

软件支持中国国家标准。只需将 XL2 中的数据导入室内声学报告软件,它即可瞬间得到传输频率特性,传声增益等数据,免去复杂的数据处理过程,成倍提高测量效率。

软件还支持模拟混响时间 RT60 数据,轻点鼠标,添加吸声材料后的混响时间就立刻被计算出来,为声学改造提供参考依据。

设备

XL2-Analyzer-measures-Speech-Intelligibility-in-Class-Room-with-TalkBox-HighRes

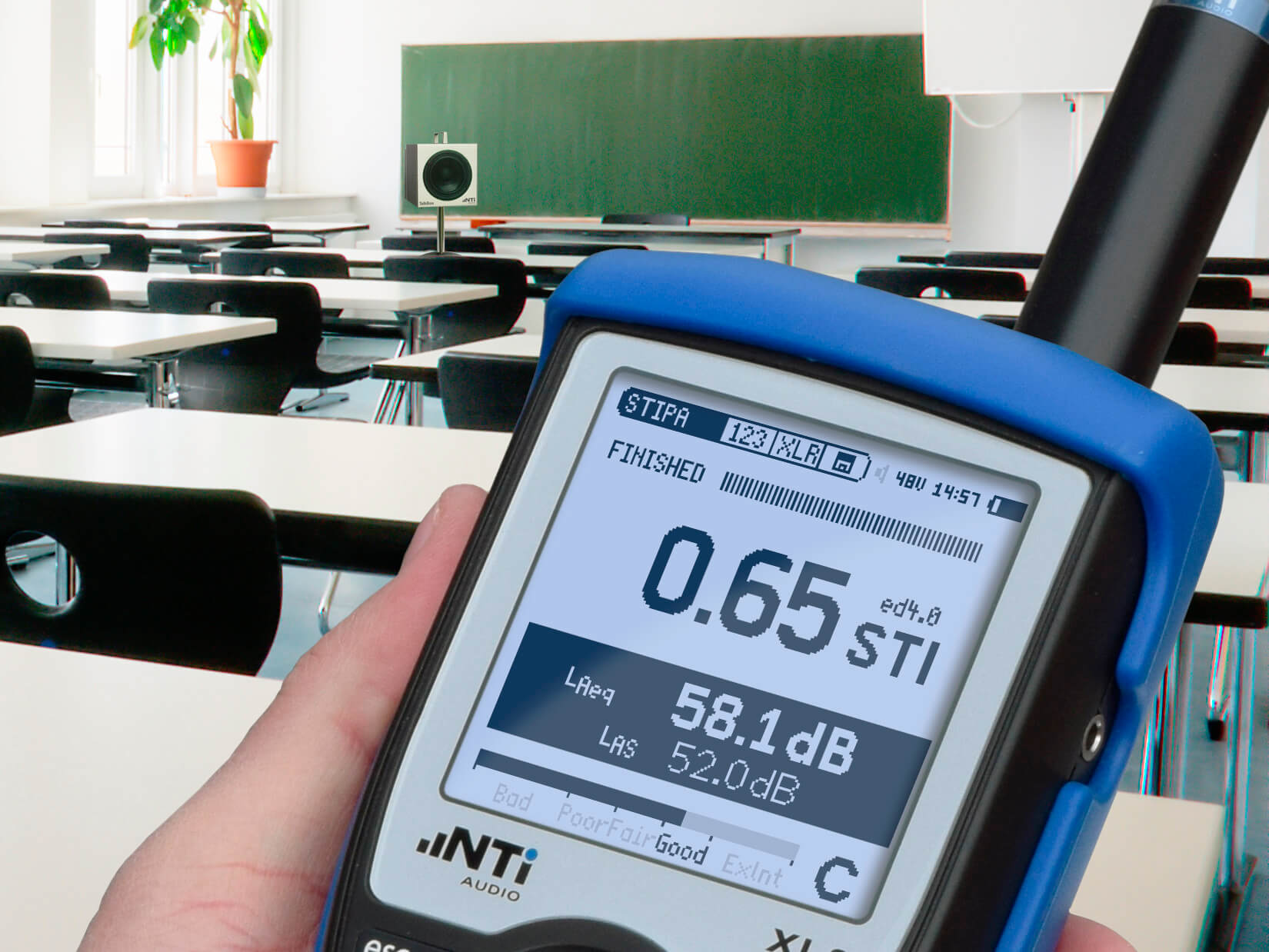

XL2 音频与声学分析仪

最高可测高达 1/12 倍频程频谱。标配功能包含声压级测量,频谱,倍频程混响时间,FFT 分析等多种常用功能。最大声压级,总噪声级,系统总谐波失真等参数均可在 XL2 中直接测的,无需任何数据处理过程。

nti-audio-minirator-mr-pro

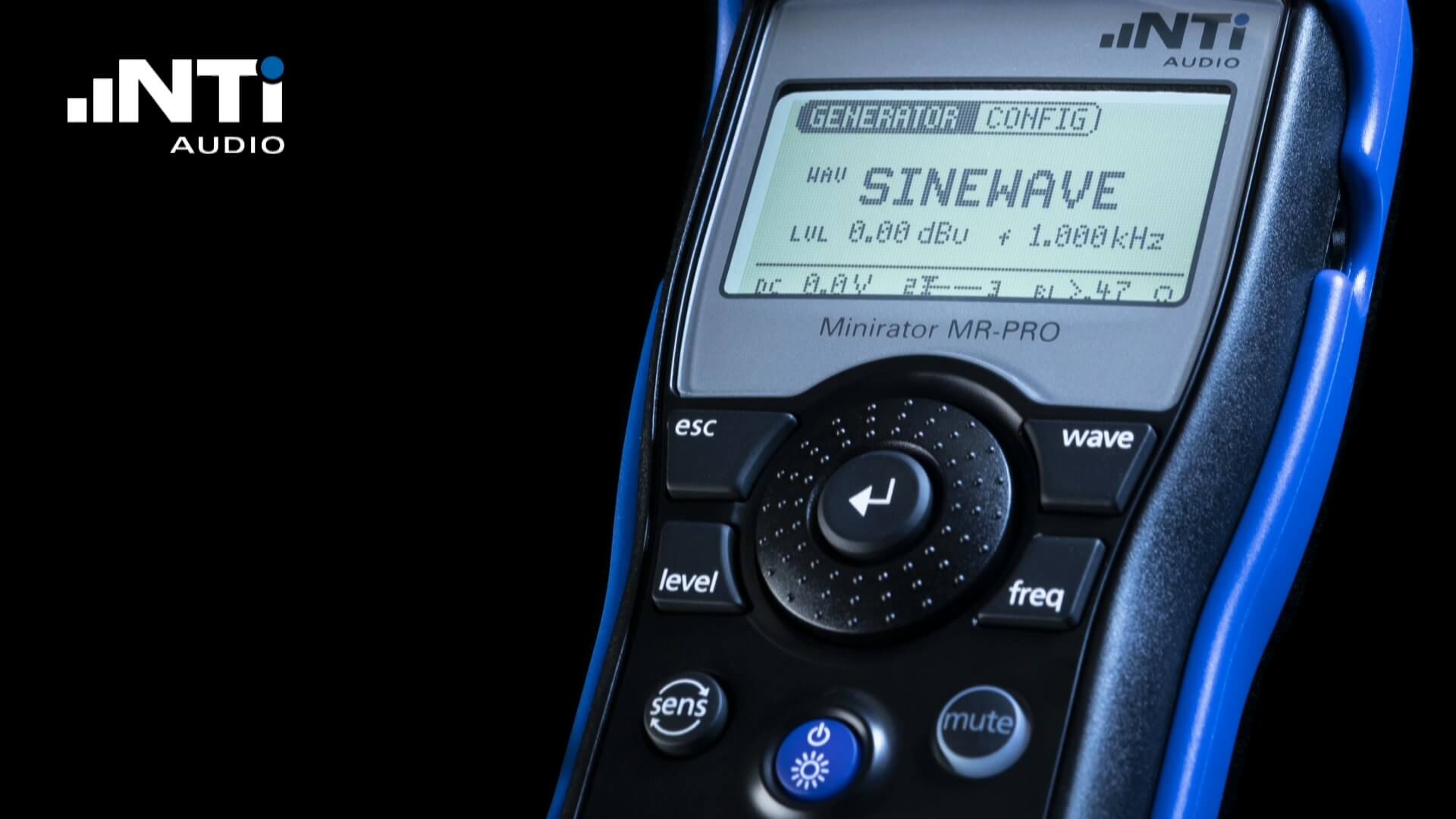

MR-PRO 音频信号发生器

电输入法测量的必备信号发生器。MR-PRO 能以很小的波峰因数播放粉噪声,用于频谱和混响时间 RT60 等的测量。此外,MR-PRO 还可发出周期可调的语言传输指数和滑频信号。所有信号都可通过 DS3 十二面体扬声器套件播放。

NTi-Audio-TalkBox-6-thumb

TalkBox 声学信号发生器

声输入法测量的必备信号发生器。它能模拟人类演讲者(60 dBA @ 1m,依据 IEC 60268-16 标准)发出 STIPA 测试信号和语音信息。另外,它还提供许多测试信号,如正弦波,粉噪声,白噪声和延迟测试信号。它还提供平衡线输入/输出接口和频响均衡的扬声器(声压和相位)。

NTi-Audio-Room-Acoustics-Measurement

DS3 十二面体声源扬声器

DS3 十二面体扬声器是一个强大的全指向性声源。它内置十二支相同型号的扬声器,均匀排布在十二面体上。经优化的频谱能提供均衡的高声压级信号,用于混响时间的精确测量。

配置信息

Exel-Acoustic-Set

厅堂扩声和公共广播系统

包含

  • XL2 音频与声学分析仪
  • M2211 或更高级别的量测麦克风
  • MR-PRO 音频信号发生器(电输入法)
  • TalkBox 声学信号发生器(声输入法)
  • ASD 缆线
  • 电源适配器
  • 系统工具箱

选件

  • 语言清晰度 STIPA 测量选件
  • 室内声学报告选件
  • 扩展声学包选件
    (用于1/3 倍频程混响时间测量)

可选

  • 94/114 dB 精准校准器
  • DS3 十二面体声源扬声器和 PA3 功放
