建筑声学

RT60-Reverberation-Time-120-500-Teaser

建筑物声学是一个宽泛的概念,通过测量房间与房间或房间与外界的声音,处理声音屏蔽或隔声情况。它主要包含空气声或结构声。

建筑物声学不同于室内声学,后者主要研究室内的声学属性。

我们将为您介绍最重要的建筑物声学测量项目,以及相关的测量仪器和方法。

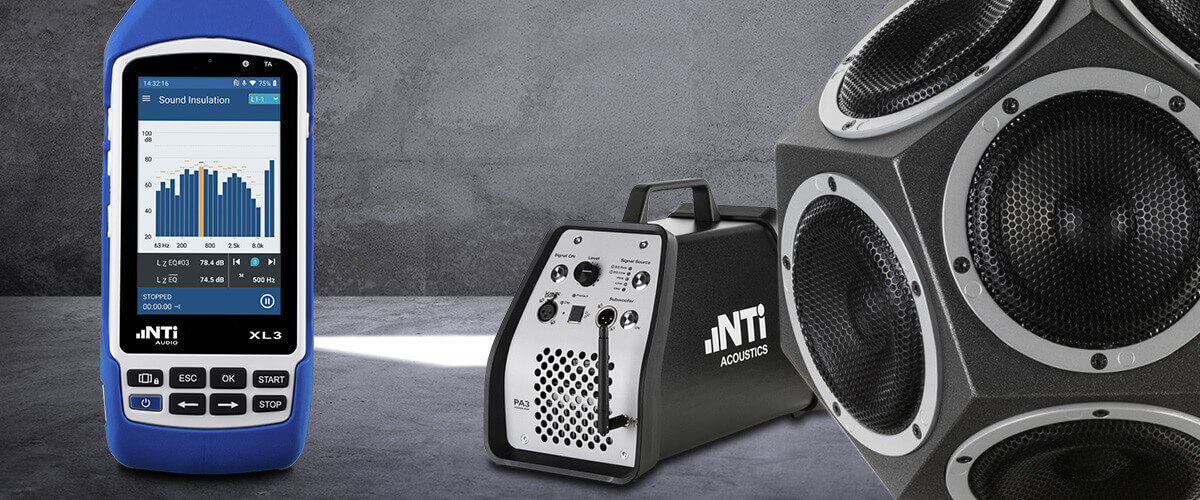

建筑声学推荐测试方案

Teaser-Solution-for-Building-Acoustics

建筑声学专家测量什么?

他们测量两个房间的隔声情况。他们会发出一个声音,测量该声音所在房间的声音并将其与相邻房间的声音进行对比。

测量结果与建筑材料和结构有关,描述的是隔墙对空气声和结构声的隔声情况。

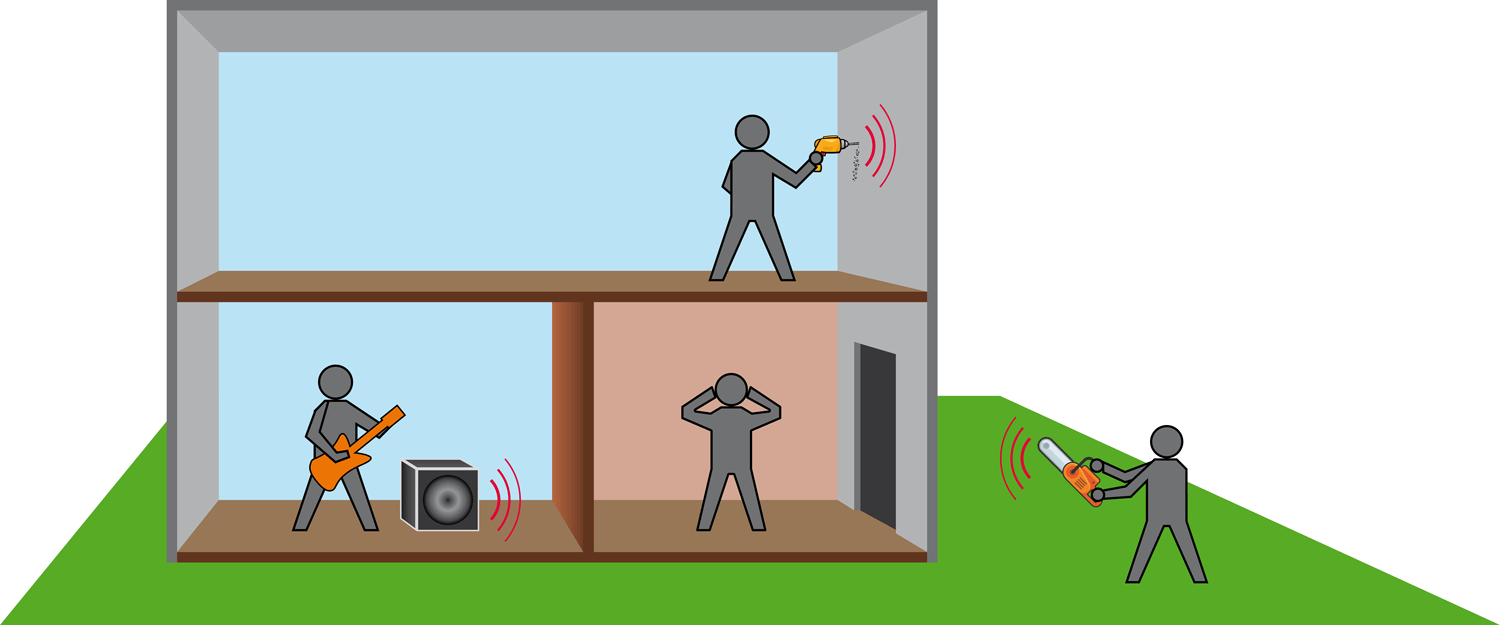

空气声指通过空气传播的声音,比如人们的说话声。

结构声指建筑物中的结构受到撞击发出的声音,比如楼上的脚步声。

美国主要测量声音穿透等级(Sound Transmission Class STC)

美国以外主要测量声音衰减指数(Sound Reduction Index SRI)

计算 SRI 或 STC 还需要背景噪声和混响时间 RT60 的数据。

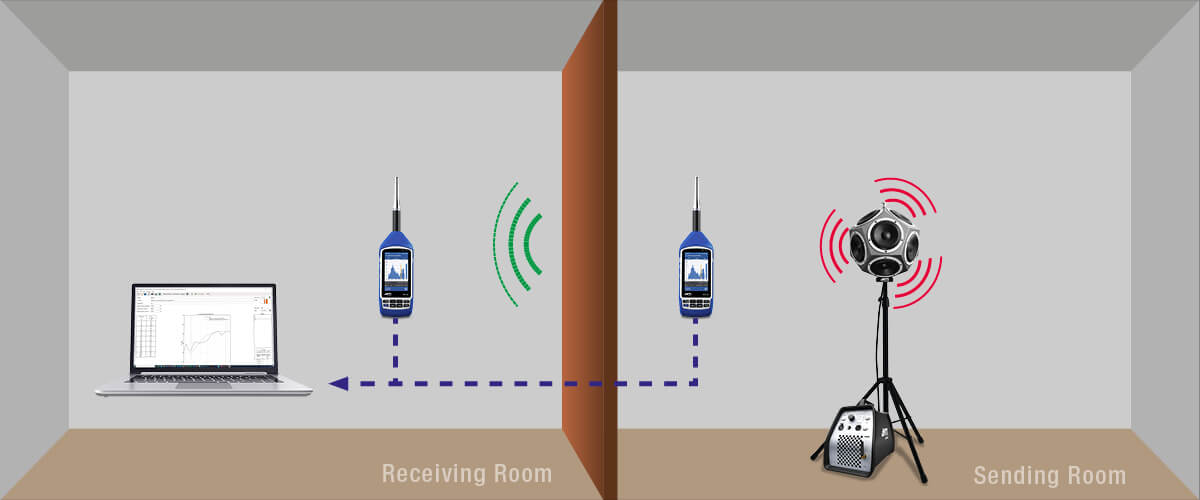

怎样测量空气声隔声?

测量的简单原则就是在第一个房间(声源室)发出一个噪声,同时在第二个房间(接收室)测量这个噪声并对比。

  • 使用球形声源在声源室发出测试信号(一般是粉噪声);
  • 测量声源室和接收室噪声频谱;
  • 测量背景噪声和房间自身特性(接收室有混响时声压级会更大)以修正结果。

外墙的空气声隔声性能通过类似方式测量,只是声源放置在建筑物外。

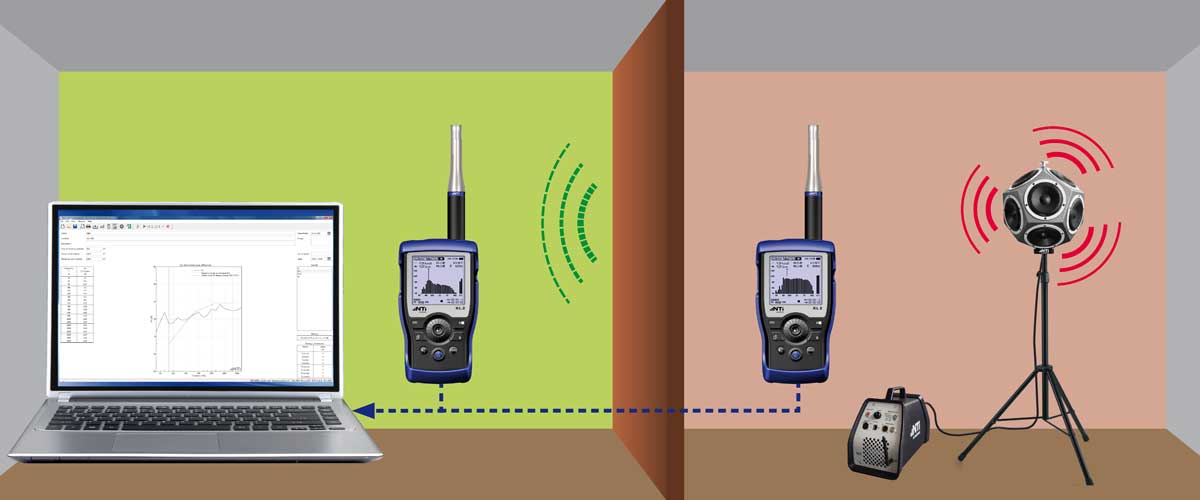

SoundInsulation-TestSetups

空气声隔声测量

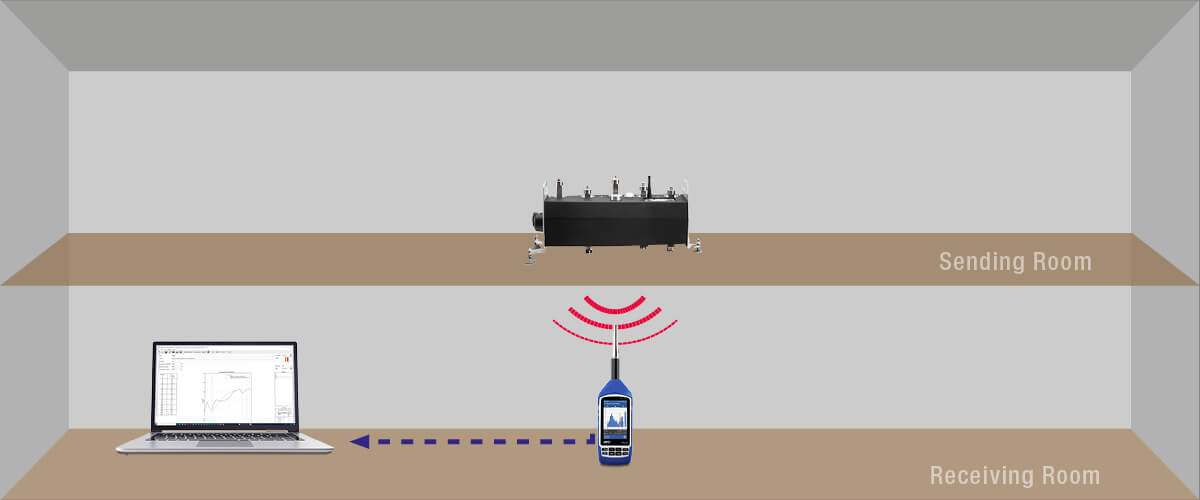

怎样测量撞击声隔声?

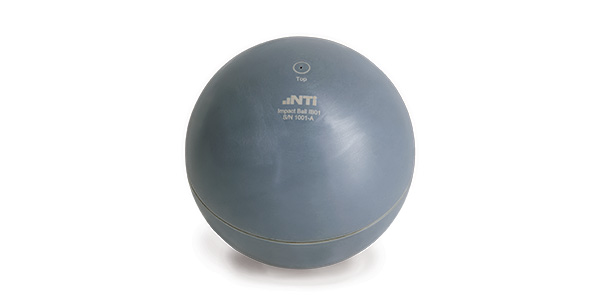

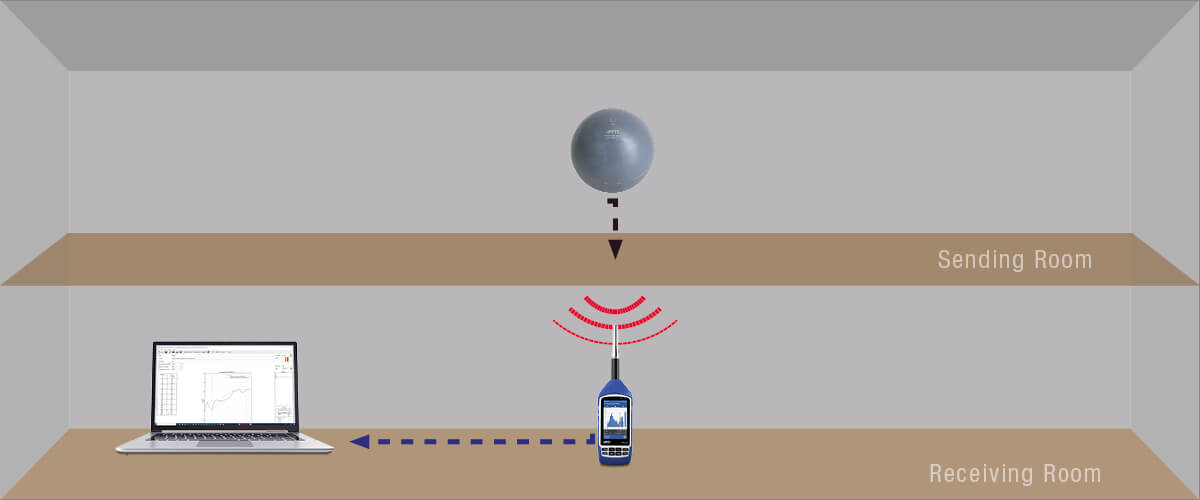

对于撞击声隔声测量(结构声),需要用经校准的标准撞击器打击地板产生噪声源。(也可使用经校准的橡胶球)。

  • 在声源室正确安装和运行撞击器;
  • 楼下房间的声级计记录数据;
  • 测量背景噪声和房间自身特性(接收室有混响时声压级会更大)以修正结果。
Impact-Sound-500

撞击声隔声测量

怎样测量外墙隔声?

建筑外墙的隔声性能和内墙同样重要。测量外墙隔声时,声源放置在建筑外部。

测试信号为粉噪声。你需要一个强大的声源,它必须能在 50 Hz 至 10 kHz 内发出尽可能统一且足够大的声音。

Facade-Sound-Insulation-1200-500

外墙隔声测量

你需要什么样的仪器?

你需要一台符合建筑声学测量标准的声级计。你需要十二面体扬声器作为空气声隔声测量的声源,需要标准撞击器发出撞击声。还需要能控制测量和处理数据的专业软件。

1)声级计

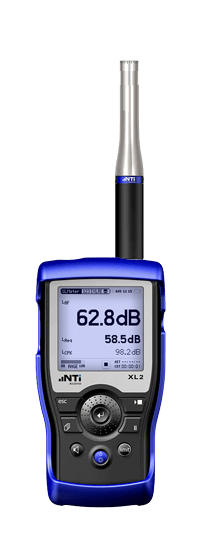

XL2_SLM-class1-mic-203_539

XL2 声学分析仪是建筑声学测量套件的核心。它用于测量声源室和接收室内的噪声。XL2 可远程控制,让建筑隔声报告软件控制整个测量流程,自动测量,评估并生成报告。

耐用的设计让 XL2 成为你的长期伙伴。搭配型式认证选件和一级麦克风,你就得到了用于建筑声学的型式认证声级计。

  • 远程控制
  • 防震设计
  • 型式认证

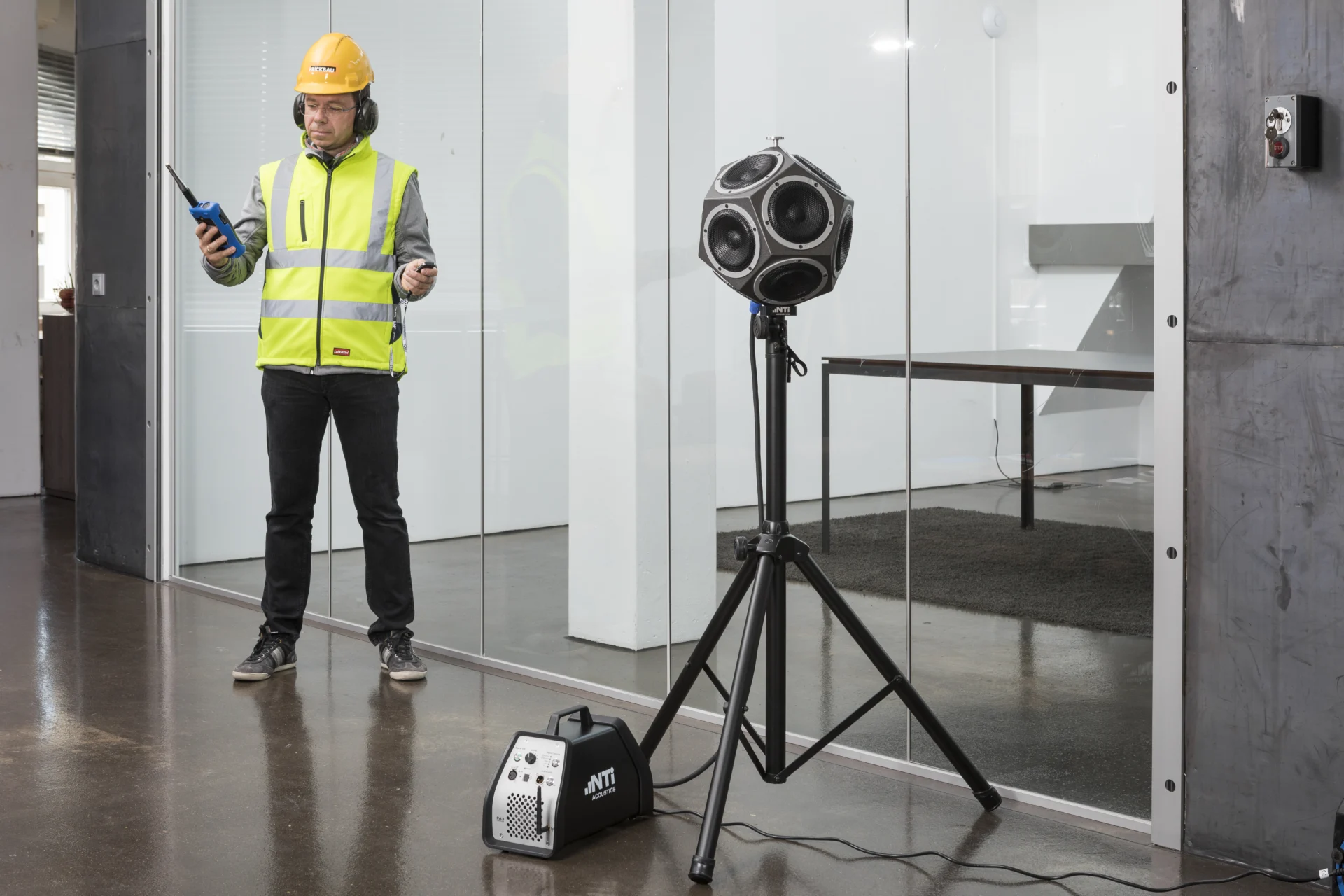

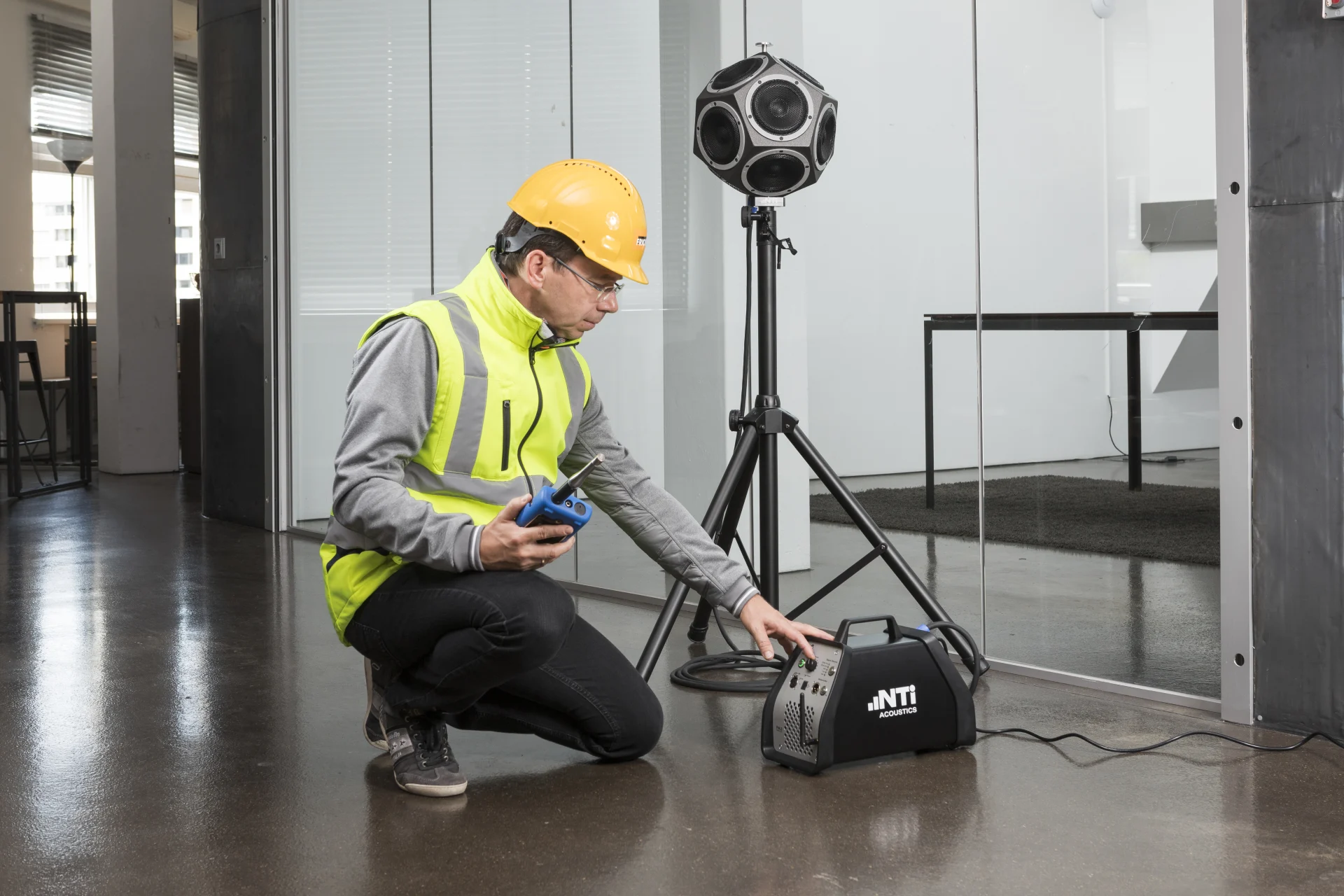

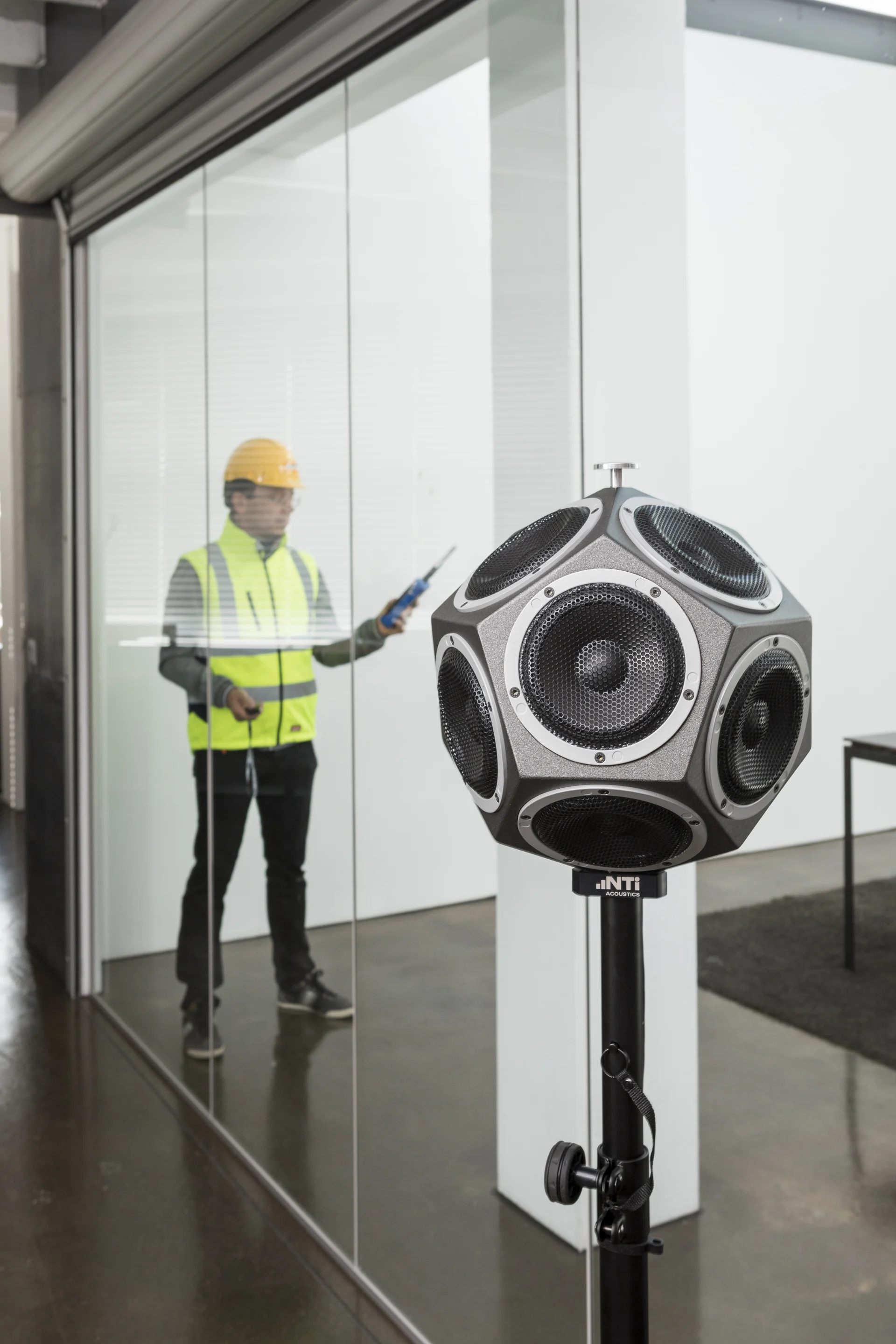

2)十二面体扬声器

NTI-Audio-DS3-200

很多标准都要求使用十二面体扬声器作为空气声隔声测量的声源。它能发出粉噪声等信号,测量在声源室和接收室进行。

DS3 十二面体扬声器和 PA3 功放组成的套件,满足 ISO 3382-1 等标准的要求。它性能优异,仅重 7.5 千克,却能发出高达 121 dB 的声功率,带到现场使用非常方便。只需按下遥控器上的按钮,就能在远处轻松开关信号。

  • 坚固而轻便
  • 最大声功率级 121 dB
  • 远程控制

3)标准撞击器

NTi-Audio-TM3-Tapping-Machine-200 -标准撞击器

TM3 标准撞击器产生用于测量撞击声隔声的信号。这是一台经 PTB 认证的精密仪器,其落锤能以精确的频率和力度打击地面。远程控制的 TM3 标准撞击器完全满足各类标准的要求。

  • 符合标准
  • 远程控制

4)分析软件

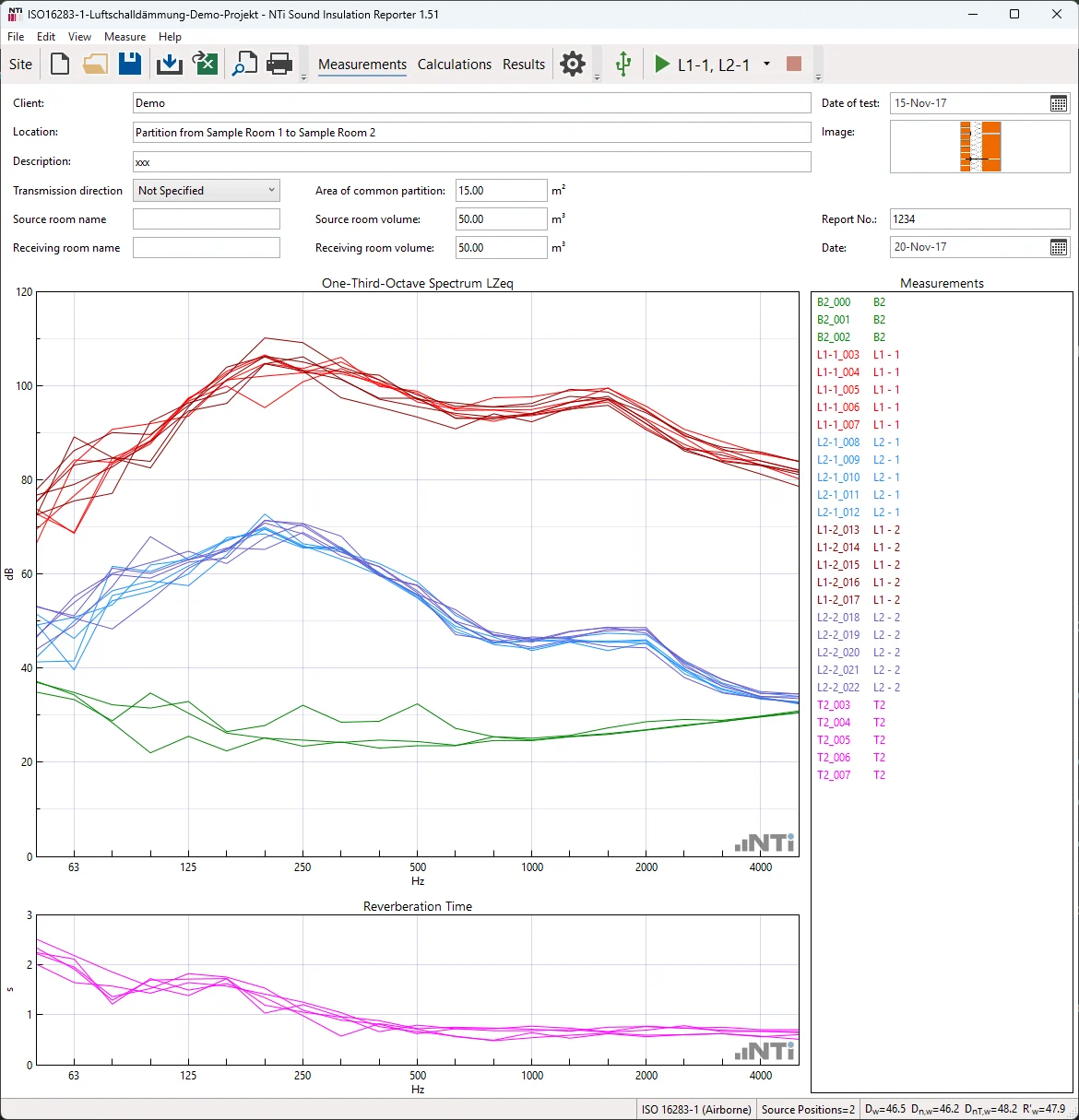

Sound-Insulation-Reporter-200

最后同样重要的是,XL2 采集的数据可以轻松导入到“建筑隔声报告软件”。该计算机软件能根据所选标准计算所需的空气声隔声和撞击声隔声等值。

测量过程中,建筑隔声报告软件能直接远程控制连接的多台 XL2 分析仪。这样就能同时对声源室和接收室进行测量,确保精度又节约时间。

  • 支持空气声隔声,撞击声隔声和外墙隔声
  • 同时测量接收室和声源室
  • 标准化报告

想了解更多关于建筑声学测量的内容?

国际标准

建筑声学测量在国际和国家标准中均有定义。

  • 十二面体声源扬声器经优化的频响符合 ISO 16283 和 ISO 3382 等标准。
  • TM3 标准撞击器符合 ISO 16283-2,ISO 717-2,ISO 10140-3/-4/-5,ISO 140-6/-7/-8,DIN 52210-6,ASTM E492,ASTM E1007 等标准。
  • 建筑隔声报告软件支持 GB/T 19889,ISO 16283,ISO 140,ISO 717,ISO 10140,DIN 4109,Document E,ASTM E336,ASTM E413,ASTM E1007,ASTM E989,ASTM E966,ASTM E1332 和 SIA 181 等标准。
  • NTi Audio 提供的解决方案支持 GB/T 19889,ISO 16283,ISO 140 和 ASTM 等标准。
